Finitura a granigliatura: processo, qualità della superficie e applicazioni

Dalla morbida superficie opaca della scocca di uno smartphone alla liscia lucentezza satinata delle parti aeronautiche, la granigliatura modella silenziosamente l'aspetto e la sensazione dei prodotti moderni. Conferisce bellezza e consistenza, facendo apparire i pezzi puliti, lisci e uniformi senza perdere in precisione.

Nella produzione odierna, i clienti si aspettano tolleranze strette e un aspetto perfetto. La granigliatura è diventata una fase di finitura affidabile. Collega la lavorazione e il rivestimento, migliora la qualità della superficie di metalli e plastiche e prepara i pezzi per l'anodizzazione, la verniciatura o l'assemblaggio.

Che cos'è una finitura di granigliatura?

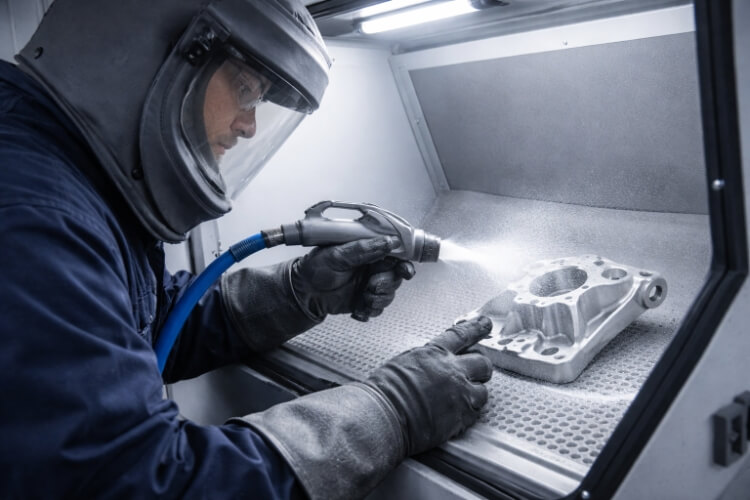

La finitura di una granigliatura si ottiene sparando piccole particelle rotonde - chiamate perline - su una superficie utilizzando una pressione d'aria controllata. Queste perle possono essere di vetro, ceramica, acciaio inossidabile o plastica, a seconda dell'uso. Invece di tagliare o rimuovere molto materiale, ogni colpo di perle uniforma leggermente la superficie, creando un aspetto liscio, satinato o opaco.

Il processo è meccanico, non chimico. Non modifica la struttura o la forma del materiale. La modifica delle dimensioni è molto piccola, di solito 2-5 µm, quindi anche i pezzi CNC di precisione mantengono l'accuratezza originale. Ecco perché gli ingegneri usano spesso la granigliatura come tocco finale o come fase precedente al rivestimento.

Come funziona？

La granigliatura funziona attraverso una micro deformazione plastica. Quando ogni perla rotonda colpisce la superficie, appiattisce i piccoli picchi e schiaccia le valli. In questo modo si crea una superficie più liscia e uniforme che diffonde la luce in modo delicato, conferendo una finitura priva di riflessi.

La rugosità superficiale (Ra) varia solitamente da 0,8 µm a 3,2 µm, a seconda delle dimensioni delle perle, della durezza e della pressione.

• Piccole perle di vetro (50-100 µm) danno una finitura fine e satinata con Ra ≈ 0,8-1,6 µm.
• Le perle di ceramica più grandi (200-400 µm) danno una finitura opaca più profonda con Ra ≈ 2,0-3,2 µm.

Secondo la norma ISO 8503-4, la qualità della superficie può essere misurata utilizzando comparatori di superficie o profilometri. In questo modo si garantisce che ciò che ha un bell'aspetto sia anche conforme agli standard tecnici.

Sabbiatura vs. sabbiatura

Entrambi i processi utilizzano l'aria per sparare le particelle, ma i risultati sono molto diversi:

L'impatto rotondo della granigliatura provoca meno stress superficiale ed evita le piccole crepe che la sabbiatura può causare. Questo è importante per gli alloggiamenti in alluminio, i dispositivi di fissaggio in titanio e i pannelli sottili in acciaio inossidabile, dove è necessario proteggere la resistenza e la precisione dei pezzi.

Come funziona il processo di granigliatura？

Dalla pressione dell'aria alle dimensioni delle perle, ogni variabile determina il risultato. Un'analisi più approfondita del processo rivela come l'impostazione e i parametri dell'apparecchiatura creino finiture ripetibili e di qualità.

Configurazione dell'apparecchiatura

Una configurazione professionale per la sabbiatura delle perline di solito comprende:

1. Compressore d'aria - Fornisce una pressione dell'aria di circa 0,4-0,7 MPa (≈ 60-100 psi).
2. Cabina o camera di sabbiatura - Trattiene l'operazione e previene la polvere.
3. Gruppo ugello e pistola - Controlla la direzione e l'angolo del tallone.
4. Recupero dei supporti e collettore di polveri - Separa le perle riutilizzabili e mantiene libera l'area di lavoro.
5. Pannello di controllo e illuminazione - Fornisce una luce costante e consente di regolare la pressione per ottenere risultati stabili.

I sistemi moderni spesso includono sensori digitali e dispositivi di smistamento dei supporti per mantenere costanti le prestazioni nei vari lotti.

Parametri di processo

La superficie finale dipende da cinque impostazioni principali:

Gli ingegneri di solito testano prima alcuni campioni per trovare la configurazione migliore. Ad esempio, l'alluminio 6061-T6 risulta migliore a circa 0,5 MPa, con una distanza dell'ugello di 150 mm e sfere di vetro da 100 µm.

Tipi di supporti e selezione

Scegliere il tipo di perline giusto è fondamentale per ottenere il giusto equilibrio tra aspetto, resistenza e costo.

Caratteristiche della superficie e qualità della finitura

La scienza che sta alla base della texture superficiale va ben oltre l'aspetto estetico. Questi fattori determinano il riflesso della luce, l'aderenza dei rivestimenti e le prestazioni dei materiali in condizioni reali.

Controllo della consistenza e della brillantezza

La caratteristica di una superficie sabbiata è l'aspetto satinato o opaco. Questo aspetto deriva da piccole fossette che diffondono la luce in modo uniforme in tutte le direzioni. Il risultato è una finitura morbida e non abbagliante che si adatta bene sia agli alloggiamenti industriali che ai prodotti di consumo.

Tre variabili principali controllano questa texture:

Per verificare la consistenza, gli ingegneri utilizzano un misuratore di brillantezza a 60° secondo gli standard ASTM D523.

• 0-10 unità di gloss (GU): opaco
• 10-30 GU: raso
• 30-70 GU: semilucido

Per i componenti in alluminio di fascia alta, il livello di lucentezza ideale è di 10-15 GU. In questo modo si ottiene un aspetto "morbido e metallico" che si abbina bene all'anodizzazione o alla verniciatura. verniciatura a polvere.

La rugosità superficiale (Ra) e il suo ruolo

La rugosità superficiale indica quanto è liscia o ruvida una superficie. Norme come la ISO 4287 e la ASTM D7127 definiscono Ra come la differenza di altezza media tra i picchi e le valli della superficie. Nella granigliatura, i valori di Ra sono solitamente compresi tra 0,8-3,2 µm, a seconda del lavoro.

Per l'alluminio anodizzato, un Ra di circa 1,2 µm garantisce un colore uniforme e una forte adesione del rivestimento. Per involucri in acciaio inoxUn Ra più ruvido vicino a 2,5 µm riduce i riflessi e nasconde le impronte digitali in piena luce.

Impatto dimensionale e stabilità microstrutturale

La granigliatura rimuove pochissimo materiale, di solito meno di 5 µm per lato. Tuttavia, gli impatti ripetuti creano piccole tensioni di compressione sulla superficie. Queste sollecitazioni possono migliorare la resistenza alla fatica di un metallo di 10-20 %, come hanno dimostrato gli studi sull'acciaio inossidabile 304.

Tuttavia, è necessario prestare attenzione quando si lavora con tolleranze ristrette. Per i pezzi con tolleranze inferiori a ±0,01 mm, gli ingegneri utilizzano maschere o fissaggi per proteggere aree precise. Le soluzioni più comuni includono maschere in silicone tagliate al laser o coperture stampate in 3D per proteggere filettature, guarnizioni o sedi di cuscinetti.

Questo livello di protezione è fondamentale per le parti in cui guarnizioni, lenti o cuscinetti devono combaciare perfettamente: anche pochi micron di variazione possono compromettere la tenuta o l'allineamento.

Compatibilità dei materiali

I diversi materiali reagiscono in modo diverso alla granigliatura. Fattori come la durezza, la flessibilità e gli strati di ossido influenzano la risposta di ciascun materiale.

Metalli

Alluminio (6061, 5052, 7075):
L'alluminio è uno dei materiali più comuni per la granigliatura. Utilizzando microsfere di vetro da 100 µm a ~0,5 MPa si ottiene una tonalità liscia e satinata adatta all'anodizzazione o alla verniciatura a polvere. Il processo pulisce anche l'olio da taglio e la leggera ossidazione.

Acciaio inossidabile (304, 316L):
Essendo più duro, l'acciaio inossidabile richiede perle di ceramica o acciaio a 0,6-0,7 MPa. Il risultato è una superficie grigia fine con Ra di circa 2,5 µm, che offre una migliore diffusione della luce e pulibilità. Dopo la sabbiatura, la passivazione aiuta a ripristinare la resistenza alla corrosione.

Leghe di titanio (Ti-6Al-4V):
Il titanio reagisce bene alla granigliatura, soprattutto per usi aerospaziali o medici. Crea uno strato di ossido uniforme e una struttura opaca uniforme. Secondo la norma ASTM F86, la sabbiatura deve essere strettamente controllata per i componenti chirurgici per evitare la contaminazione.

Ottone e rame:
Questi metalli sono morbidi, quindi richiedono una bassa pressione (≤0,4 MPa) e piccole perle di vetro o plastica. Il risultato è un aspetto caldo e satinato, spesso utilizzato per parti decorative o architettoniche.

Plastica e materiali compositi

La granigliatura funziona anche per i tecnopolimeri come il policarbonato, il PEEK e i compositi in fibra di vetro (GFRP). Con perle di plastica o acriliche a bassa pressione (<0,3 MPa), si aggiunge una leggera texture o si migliora l'adesione della vernice. L'obiettivo non è rimuovere il materiale, ma migliorare l'adesione della superficie e ridurre la brillantezza.

Preparazione della superficie per i rivestimenti

La granigliatura è un'eccellente fase di pretrattamento prima del rivestimento o della placcatura. La superficie leggermente ruvida aumenta l'energia superficiale e migliora l'adesione.

I test dimostrano che l'alluminio sabbiato può migliorare l'adesione della vernice in polvere di 15-25 %, in base ai test di taglio trasversale ASTM D3359. Nell'anodizzazione, aiuta a formare uno strato di ossido uniforme, che porta a un colore e a una lucentezza uniformi.

Applicazioni in tutti i settori

La granigliatura è di grande aiuto, dai prodotti di consumo eleganti ai componenti di livello aerospaziale. Ogni settore la applica in modo diverso per bilanciare aspetto, igiene e durata.

Elettronica di consumo

La texture liscia e satinata che si trova su molti smartphone, laptop e tablet è solitamente ottenuta attraverso una sabbiatura fine con perle di vetro prima dell'anodizzazione. In questo modo si ottiene un aspetto metallico morbido che nasconde le linee di lavorazione e le impronte digitali.

Ad esempio, una scocca unibody in alluminio 6061 lavorata a CNC e sabbiata con sfere di vetro da 100 µm a 0,5 MPa raggiunge spesso Ra ≈ 1,2 µm. Dopo l'anodizzazione, acquista un colore uniforme e una sensazione piacevole al tatto.

Aerospaziale e automobilistico

Nei settori aerospaziale e automobilistico, la granigliatura si concentra più sulle prestazioni che sull'aspetto. Aiuta a rimuovere i residui, a ridurre le sollecitazioni e a ripristinare l'equilibrio della superficie dopo la lavorazione o il trattamento termico. La delicata azione di pallinatura aggiunge tensioni di compressione alla superficie, aumentando la resistenza alla fatica di 10-20 %.

Le applicazioni tipiche includono staffe in titanio, pale di turbine e parti di motori in alluminio. Molti impianti aerospaziali utilizzano bracci di sabbiatura robotizzati con controllo automatico della pressione per mantenere la precisione entro ±0,02 MPa, come richiesto dagli standard di qualità AS9100.

Apparecchiature mediche e alimentari

Nelle industrie mediche e alimentari, la granigliatura aiuta a creare superfici pulite, sicure e prive di riflessi. Negli strumenti chirurgici, negli impianti e nelle attrezzature per la lavorazione degli alimenti in acciaio inox 316L, la finitura opaca impedisce i riflessi e riduce le aree in cui i batteri potrebbero accumularsi.

Le superfici trattate con microsfere di vetro da 100-150 µm, seguite da passivazione citrica, soddisfano gli standard ISO 10993-1 di biocompatibilità e igiene. Questi componenti sono in grado di resistere a ripetute sterilizzazioni mantenendo un aspetto liscio e professionale.

Considerazioni di progettazione e ingegneria

Una sabbiatura efficace inizia nella fase di progettazione. La definizione di obiettivi e parametri chiari assicura che ogni pezzo soddisfi le aspettative visive e dimensionali.

Selezione dei parametri per funzione

Ogni progetto di granigliatura inizia con un obiettivo chiaro: decorazione, pulizia o preparazione della superficie. La tabella seguente fornisce una guida per la selezione dei parametri:

Gli ingegneri di solito confermano le impostazioni testando un coupon campione in condizioni di produzione reali. Molte fabbriche conservano questi campioni in una libreria di riferimento del processo per mantenere la qualità costante nei lotti futuri.

Zone critiche e mascheramento

Non tutte le superfici dei pezzi devono essere sabbiate. Aree come le superfici di tenuta, i fori filettati, le sedi dei cuscinetti e le finestre ottiche devono essere protette. Una mascheratura adeguata consente di risparmiare tempo e di evitare problemi di qualità.

I metodi di protezione più comuni includono:

• Tappi in silicone per elementi filettati
• Nastri adesivi resistenti classificati per la sabbiatura ad alta pressione
• Scudi stampati in 3D progettato per forme complesse

I sistemi robotizzati oggi ruotano automaticamente i pezzi durante la sabbiatura per evitare l'overspray e migliorare la copertura. Un buon piano di mascheratura può ridurre i tassi di rilavorazione o di scarto di oltre il 30 % in produzione.

Errori comuni e risoluzione dei problemi

Anche piccoli errori possono causare finiture scadenti o incoerenti. Di seguito sono riportati i problemi tipici e le soluzioni rapide:

Una manutenzione regolare è fondamentale per garantire prestazioni stabili. La pulizia dei filtri e la sostituzione dei supporti ogni 8-10 ore di funzionamento contribuiscono a mantenere la qualità della finitura e a prolungare la vita dell'apparecchiatura.

Conclusione

La granigliatura gioca un ruolo fondamentale nella moderna finitura delle superfici. Collega la lavorazione con l'estetica finale, rendendo i pezzi più lisci, uniformi e visivamente raffinati, mantenendo intatte le dimensioni precise.

Nel mercato odierno, in cui aspetto, prestazioni e qualità devono lavorare insieme, la granigliatura si distingue come metodo affidabile che combina precisione ingegneristica ed eccellenza visiva. Offre risultati coerenti e misurabili che soddisfano le esigenze tecniche e di design.

Se volete ottenere una finitura satinata stabile su parti in alluminio, acciaio inox o titanio, il nostro team di ingegneri può aiutarvi. Siamo specializzati in configurazioni personalizzate di granigliatura e ottimizzazione delle superfici. Inviateci i vostri disegni o i requisiti di processoVi consiglieremo i parametri migliori e confermeremo i risultati con test Ra e di brillantezza.

Domande frequenti

Qual è la differenza principale tra la granigliatura e la pallinatura?

La granigliatura si concentra sulla struttura e sull'aspetto della superficie utilizzando microsfere sottili a media pressione. La pallinatura, invece, impiega colpi di metallo più pesanti a velocità più elevata per creare tensioni di compressione profonde, migliorando la resistenza alla fatica. La granigliatura è principalmente estetica e preparatoria, mentre la pallinatura è strutturale.

In che modo la dimensione delle perle influisce sulla finitura superficiale?

Le perle più piccole (50-100 µm) creano finiture satinate più lisce con Ra ≈ 0,8-1,6 µm. Le perle più grandi (200-400 µm) creano texture opache più ruvide con Ra ≈ 2,5-3,5 µm. La dimensione giusta dipende dall'equilibrio desiderato tra potere pulente e aspetto della superficie.

La sabbiatura può essere effettuata prima dell'anodizzazione o della verniciatura a polvere?

Sì, è una delle migliori fasi di preparazione. La struttura fine e uniforme migliora l'adesione del rivestimento e aiuta il colore finale ad apparire più uniforme dopo l'anodizzazione o la verniciatura.

La granigliatura riduce la resistenza dei pezzi?

No. Quando i parametri sono controllati, la granigliatura non rimuove quasi nessun materiale e spesso aggiunge una leggera tensione di compressione alla superficie. Per metalli come l'acciaio inossidabile e il titanio, questo può effettivamente aumentare leggermente la resistenza alla fatica.

Come si può verificare la coerenza delle finiture?

Utilizzare un profilometro per misurare la rugosità superficiale (Ra, Rz) secondo la norma ISO 4287 e un glossometro a 60° (ASTM D523) per controllare i livelli di brillantezza. In produzione, ogni lotto viene confrontato con un coupon di riferimento per garantire lo stesso aspetto e la stessa qualità superficiale.
