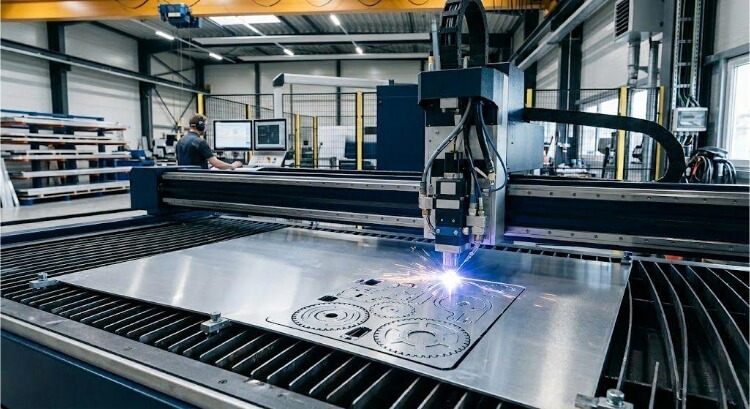

Taglio laser dell'alluminio: Progettazione, costi e qualità dei bordi

Il taglio laser dell'alluminio è ampiamente utilizzato nella produzione di lamiere, ma raramente è una scelta di processo semplice. L'alluminio può essere tagliato con successo, ma i risultati stabili dipendono da molto più della sola capacità della macchina. Il tipo di materiale, il design degli elementi, il gas di assistenza, le aspettative dei bordi e la lavorazione a valle influiscono sulla facilità di produzione del pezzo o sul suo costoso controllo.

Per questo motivo, la vera domanda non è solo se l'alluminio può essere tagliato al laser. La domanda migliore è se il taglio laser sia la scelta giusta per il pezzo, il disegno e l'obiettivo di qualità. Questo articolo analizza questa decisione dal punto di vista della produzione, con particolare attenzione alla stabilità del taglio, alla scelta del materiale, al rischio di progettazione, al controllo dei costi e alla qualità finale del pezzo.

Si può tagliare l'alluminio con il laser?

Il taglio laser dell'alluminio è possibile, ma la produzione stabile è il punto in cui inizia la vera difficoltà. La sfida non è solo la capacità del raggio di tagliare la lamiera. La vera sfida è capire se il processo è in grado di mantenere la qualità dei bordi, la bassa bava e la ripetibilità dei risultati una volta che il lavoro va oltre il singolo campione.

L'alluminio è generalmente meno indulgente di molti pezzi in acciaio. Riflette più energia e trasferisce rapidamente il calore, quindi il taglio è più sensibile all'impostazione, al flusso di gas e alla geometria dell'elemento. Un pezzo di prova può sembrare buono, ma lo stesso lavoro può diventare costoso se la rugosità dei bordi, le scorie o il tempo di pulizia aumentano durante la produzione.

Perché l'alluminio è più difficile da tagliare al laser rispetto all'acciaio o all'acciaio inossidabile?

L'alluminio lascia meno spazio agli errori di processo. Quando le impostazioni si spostano leggermente, spesso il problema si manifesta prima sul bordo. La bava può diventare più pesante, le scorie possono attaccarsi al bordo inferiore e le piccole caratteristiche possono perdere consistenza prima che il lavoro fallisca completamente.

Questo è il motivo per cui il taglio dell'alluminio deve essere giudicato in base alla costanza, non a un solo buon campione. Una staffa nascosta può funzionare anche con un bordo più ruvido. Un pannello visibile, un pezzo rivestito o una superficie di assemblaggio di solito richiedono un controllo molto più stretto.

Cosa fanno la riflettività e la conducibilità del calore durante il taglio?

La riflettività influisce sulla quantità di energia del fascio che entra effettivamente nella lastra. La conduttività termica influisce sulla velocità con cui l'energia si allontana dalla zona di taglio. Insieme, determinano la stabilità del taglio e l'aspetto pulito del bordo.

In termini pratici, il taglio dell'alluminio non riguarda solo la potenza della macchina. Si tratta di mantenere l'energia concentrata abbastanza a lungo da formare un taglio stabile, eliminando al contempo il materiale fuso dal taglio. Una lastra sottile può essere tagliata velocemente, ma una regolazione inadeguata può comunque lasciare bave o segni visibili sui bordi. Con l'aumentare dello spessore, il processo di solito diventa meno indulgente.

Perché il materiale tagliabile non è sempre sinonimo di produzione stabile?

La possibilità di tagliare un materiale è solo il punto di partenza. Una produzione stabile pone domande più difficili. Il bordo può rimanere coerente su tutta la lastra? La bava può rimanere abbastanza bassa da evitare la pulizia manuale? Il pezzo può passare alla piegatura, alla saldatura, al rivestimento o all'assemblaggio senza lavoro supplementare?

È qui che molti progetti finiscono per costare più del previsto. Un pezzo può sembrare semplice, ma se ha bisogno di un bordo pulito e visibile, di molti punti di perforazione o di un tempo di post-elaborazione molto basso, il costo reale appare spesso dopo il taglio, non durante.

Il taglio laser dell'alluminio è la scelta giusta per il vostro pezzo?

Il taglio laser è di solito la scelta migliore quando la flessibilità del progetto è più importante del vantaggio di velocità dell'utensile dedicato. La domanda migliore è se è adatto allo spessore, alla quantità, alla densità degli elementi, ai requisiti dei bordi e al processo successivo del pezzo.

Quando il taglio laser funziona bene per le parti in alluminio?

Il taglio laser funziona meglio quando il pezzo ha contorni mutevoli, caratteristiche di taglio multiple o un volume medio-basso. In questi casi, il vantaggio principale è la flessibilità. Le modifiche al progetto possono essere implementate rapidamente nella produzione senza dover aspettare nuovi utensili.

Funziona bene anche quando il valore del pezzo è determinato dalla complessità del profilo piuttosto che da un volume di ripetizioni molto elevato. Se la geometria cambia spesso o il progetto è ancora in fase di sviluppo, il taglio laser è spesso la via più pratica.

Un'opzione migliore potrebbe essere il getto d'acqua, la punzonatura o la fresatura.

Il taglio laser non è sempre la soluzione migliore. Il getto d'acqua può essere una scelta migliore quando gli effetti del calore devono rimanere molto bassi o quando lo spessore della sezione rende il taglio termico meno interessante. La punzonatura può essere più indicata per pezzi semplici e ripetuti in volumi elevati. Anche l'instradamento può essere utile per pezzi in alluminio meno impegnativi con una geometria più semplice.

Il processo giusto deve corrispondere ai requisiti reali del pezzo, non solo al nome del materiale. Un processo che sembra veloce sulla carta può essere la scelta sbagliata se si tiene conto della qualità dei bordi, della pulizia e della lavorazione a valle.

In che modo lo spessore, la quantità e la geometria del pezzo influiscono sulla scelta del processo?

Lo spessore cambia rapidamente la decisione. Quando l'alluminio diventa più spesso, la qualità dei bordi e la stabilità del processo diventano più difficili da mantenere e i costi di solito aumentano. Anche la quantità conta. Il taglio laser è più forte quando la flessibilità è importante. Quando il pezzo diventa stabile e il volume è elevato, altri metodi possono diventare più economici.

La geometria è il terzo filtro. Fori piccoli, modelli di feature densi, molti punti di perforazione e bordi visibili possono rendere il lavoro più lento e sensibile. Nella produzione reale, il processo migliore è di solito quello che bilancia la complessità degli elementi, la qualità dei bordi e il costo totale di produzione.

Quali gradi di alluminio possono essere tagliati al laser?

I più comuni tipi di lamiera di alluminio possono essere tagliati al laser, ma non devono essere trattati come se si comportassero allo stesso modo. La scelta del grado influisce non solo sulla tagliabilità, ma anche sullo stato dei bordi, sul margine di formatura e sul passaggio del pezzo ai processi successivi.

Per molti progetti, la vera domanda non è solo se un grado possa essere tagliato, ma anche se debba esserlo. La vera domanda è se ha ancora senso dopo aver considerato l'intero percorso di produzione.

Come si comportano in modo diverso il 5052, il 6061 e altri gradi comuni?

Nella lavorazione delle lamiere di alluminio, il miglior risultato di taglio non è sempre dato dalla qualità che sembra più forte sulla carta. Il 5052 è spesso una scelta pratica per le parti in lamiera perché offre una buona resistenza alla corrosione e una buona formabilità. Per questo motivo è comune in parentesi, coperture e involucri. Il 6061 può anche essere tagliato al laser, ma viene scelto più spesso quando la resistenza è più importante della facilità di piegatura.

Un pezzo può essere tagliato bene in entrambi i gradi, ma il materiale migliore può cambiare una volta che il lavoro viene completato con la formatura o l'assemblaggio. La fase di taglio deve supportare l'intera funzione del pezzo, non determinare da sola il materiale.

Perché il tipo di lega può influenzare la finitura dei bordi e la stabilità del taglio?

Le diverse qualità di alluminio non rispondono al calore nello stesso modo. Anche quando l'impostazione è simile, un grado può mostrare un bordo più pulito mentre un altro diventa più sensibile a piccoli elementi o bordi visibili.

Ecco perché "alluminio" è una scelta troppo ampia come materiale nella pianificazione della produzione. Un pezzo funzionale nascosto può accettare una finestra di processo più ampia. Un pezzo visibile o un pezzo che ha bisogno di bordi più puliti prima della finitura di solito ha bisogno di una finestra più stretta.

In che modo le condizioni della lastra e la planarità influenzano i risultati finali?

Il grado è solo una parte del quadro. Anche le condizioni del foglio influiscono sulla stabilità del taglio. Se la lastra non rimane piatta, la distanza tra gli ugelli diventa meno stabile e la qualità dei bordi può cambiare nel nido.

Anche le condizioni della superficie sono importanti. Pellicola protettiva, graffi, contaminazione e qualità incoerente del foglio possono influire sulla perforazione e sull'aspetto finale del bordo. Questi problemi possono non bloccare il taglio, ma spesso ne riducono la ripetibilità.

Qual è il modo migliore per tagliare l'alluminio con il laser?

Un buon taglio dell'alluminio dipende più dal controllo del processo che dal solo nome della macchina. Nel taglio dell'alluminio, la stabilità del processo è di solito più importante della ricerca della regolazione più veloce possibile.

Perché il laser a fibre è di solito l'opzione preferita?

Il laser a fibra è solitamente preferito per l'alluminio perché gestisce meglio il materiale riflettente in molte applicazioni di produzione. Spesso è la scelta più pratica quando sono importanti sia l'efficienza di taglio che la stabilità del processo.

Ciò non significa che tutti i lavori in alluminio siano facili. L'alluminio richiede ancora un controllo più stretto rispetto a molti pezzi in acciaio e carbonio. Il vantaggio è che un laser a fibra di solito offre un punto di partenza migliore per una produzione stabile di lamiere.

Azoto e ossigeno per il taglio laser dell'alluminio

Il gas di assistenza ha un effetto diretto sulle condizioni del bordo. L'azoto viene spesso utilizzato quando l'obiettivo è un bordo più pulito e meno ossidato. In genere è la soluzione migliore quando è importante l'aspetto estetico o quando il pezzo passerà successivamente alla finitura o all'assemblaggio.

L'ossigeno può supportare il taglio in alcuni casi, ma può anche modificare le condizioni del bordo. Per questo motivo la scelta del gas deve seguire i requisiti reali del pezzo, non solo la velocità di taglio. Un bordo finito visibile e un bordo funzionale nascosto possono richiedere obiettivi diversi.

In che modo la velocità, la messa a fuoco, le condizioni dell'ugello e la pressione del gas influiscono sulla qualità?

Queste impostazioni funzionano come un unico sistema. La messa a fuoco influisce sul punto in cui si concentra l'energia. La velocità influisce sulla stabilità del taglio. La pressione del gas influisce sulla capacità di spingere il materiale fuso fuori dal taglio. Le condizioni dell'ugello influiscono sul flusso di gas nella zona di taglio.

In produzione, i primi segni di una mancata corrispondenza si manifestano solitamente sul bordo. Le bave diventano più pesanti, le scorie iniziano ad attaccarsi o la superficie di taglio perde consistenza. Il modo migliore per tagliare l'alluminio al laser non è semplicemente aumentare la potenza o rallentare il lavoro. È mantenere stabile l'intero processo, dalla perforazione alla finitura finale del bordo.

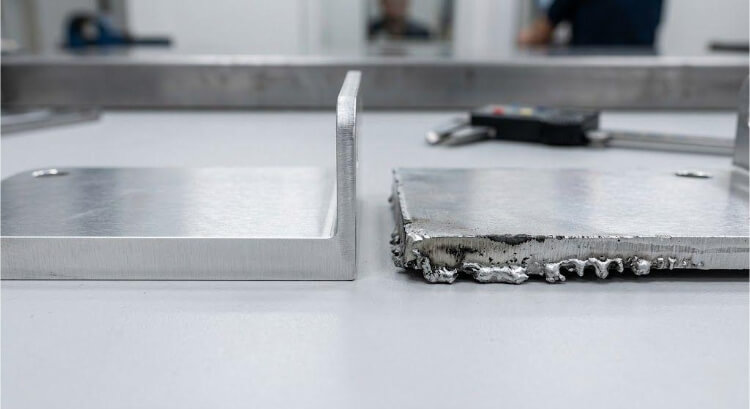

Problemi comuni nel taglio laser dell'alluminio

La maggior parte dei problemi di taglio dell'alluminio non sono problemi isolati della macchina. Di solito derivano dall'interazione tra il comportamento del materiale, la geometria dell'elemento e la stabilità del processo.

Perché si formano bave, scorie e bordi ruvidi?

Le bave e le scorie compaiono di solito quando il materiale fuso non viene rimosso in modo pulito dal taglio. Ciò può accadere quando la velocità non è adeguata, il flusso di gas è instabile, la messa a fuoco non è corretta o le condizioni dell'ugello sono scadenti. Nella lavorazione dell'alluminio, questi problemi spesso si manifestano rapidamente perché la finestra di processo è più ristretta.

I bordi irregolari sono spesso un primo segnale di allarme. Il pezzo può ancora separarsi dalla lastra, ma il taglio non è più completamente stabile. In una lastra sottile, ciò può manifestarsi come una leggera sbavatura o segni di bordo visibili. In una lastra più spessa, spesso si tratta di scorie attaccate, di una conicità più accentuata o di una superficie di taglio meno uniforme.

Perché gli elementi sottili e i piccoli fori possono creare rischi di taglio?

I fori piccoli, le fessure strette e i dettagli fini rendono l'alluminio più difficile da controllare perché riducono lo spazio per un flusso di calore stabile e per l'espulsione della massa fusa. Il pezzo può comunque essere tagliato, ma la qualità dei bordi intorno a questi elementi diventa solitamente più sensibile rispetto ai profili esterni aperti.

Ecco perché un disegno apparentemente semplice può diventare difficile in produzione. Un pezzo con molti elementi fini, percorsi di taglio ravvicinati o punti di perforazione densi spesso richiede un taglio più lento, un monitoraggio più attento o più tempo di pulizia.

In che modo l'accumulo di calore e la riflessione possono ridurre la consistenza?

L'alluminio conduce rapidamente il calore, ma l'accumulo locale di calore può comunque verificarsi quando gli elementi sono densi o i percorsi di taglio sono ravvicinati. In questo caso, le condizioni dei bordi possono variare da un'area all'altra del pezzo.

La riflessione aggiunge un ulteriore livello di sensibilità. Quando il processo è già vicino al suo limite, il comportamento riflettente può rendere meno stabile la perforazione e la consistenza dei bordi. Il risultato è spesso una qualità non uniforme su tutto il nido, piuttosto che un unico punto di rottura evidente.

Linee guida per la progettazione del taglio laser dell'alluminio

Le decisioni sul disegno spesso determinano i risultati del taglio dell'alluminio prima delle impostazioni della macchina. La progettazione dei pezzi ha un effetto diretto sulla qualità del taglio, sul tempo di ciclo e sul costo totale.

Fori, scanalature e dettagli minimi da rivedere prima della produzione

I fori molto piccoli, le fessure strette e gli elementi fini e taglienti sono fonti comuni di rischio nel taglio dell'alluminio. Questi particolari sono più difficili da perforare in modo pulito e più difficili da mantenere coerenti sull'intera lamiera. Quando la dimensione dell'elemento si avvicina allo spessore della lamiera, il taglio è solitamente più sensibile a bave, conicità e rugosità locale.

Questo non significa che le piccole caratteristiche debbano sempre essere evitate. Significa che devono essere esaminati per tempo. Un leggero aumento delle dimensioni del foro o della larghezza della scanalatura può rendere il lavoro più facile da tagliare e da ripetere senza modificare la funzione del pezzo.

Distanze sicure in prossimità di bordi, curve e zone di giunzione

La distanza tra gli elementi è importante tanto quanto la loro dimensione. Fori, scanalature e ritagli posizionati troppo vicini al bordo esterno possono indebolire l'area e rendere meno stabile la qualità del bordo. Anche gli elementi posizionati troppo vicini a una futura linea di piegatura possono creare problemi di formatura in seguito.

Lo stesso problema vale per saldatura e assemblea aree. Se il bordo di taglio è ruvido, affollato o incoerente, il processo successivo diventa più difficile da controllare. Molti problemi a valle iniziano con un modello piatto che sembra accettabile sullo schermo ma che lascia troppo poco spazio per un taglio e una formatura stabili.

In che modo una migliore progettazione può ridurre la rilavorazione e migliorare la qualità del taglio?

Semplici modifiche al design spesso fanno la differenza. Fori leggermente più grandi, scanalature più ampie, transizioni interne più fluide e spaziature migliori possono migliorare la stabilità del taglio. Queste modifiche possono anche ridurre la sbavatura manuale e aiutare il pezzo a spostarsi in modo più fluido in un'area di taglio. piegatura, rivestimento o assemblaggio.

Una buona progettazione dell'alluminio non riguarda solo ciò che può essere disegnato. Si tratta di ciò che può essere tagliato in modo pulito, ripetuto in modo coerente e lavorato in modo efficiente attraverso l'intero processo produttivo.

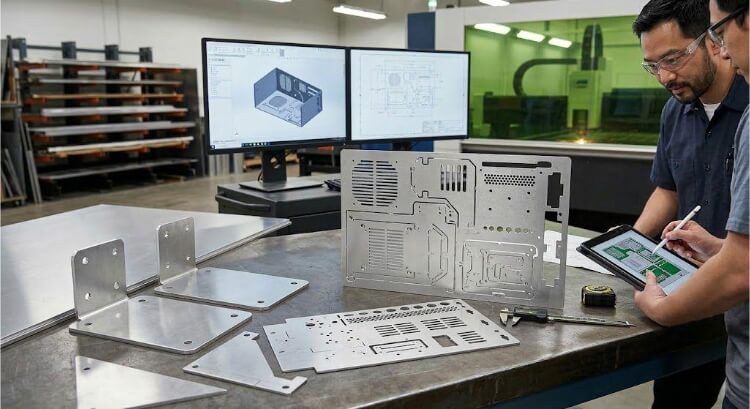

Fattori di costo del taglio laser dell'alluminio

Nel taglio dell'alluminio, il costo spesso aumenta sul bordo prima che nel tempo macchina. Lo spessore, la densità degli elementi, il gas di assistenza, i requisiti del bordo e il lavoro di pulizia possono modificare il prezzo finale.

Cosa incide sui costi oltre al tempo macchina?

Lo spessore è uno dei primi fattori di costo. Quando l'alluminio diventa più spesso, mantenere la stabilità durante il taglio diventa più difficile e il lavoro richiede di solito un maggiore controllo del processo. Anche la geometria ha la sua importanza. Un maggior numero di elementi interni, di punti di perforazione e di schemi di taglio più fitti significano di solito più tempo e più possibilità di interventi di pulizia.

Un pezzo può diventare costoso anche quando la forma esterna sembra semplice. Le caratteristiche fini, i percorsi di taglio affollati e i requisiti più severi per i bordi visibili spesso rallentano il lavoro perché il processo deve essere più controllato.

Quando il gas di assistenza, le tolleranze strette e i bordi estetici aumentano il prezzo?

Il gas di assistenza può costare più di quanto molti team si aspettino. L'azoto viene spesso utilizzato per ottenere bordi più puliti e una minore ossidazione, ma di solito aumenta i costi di gestione rispetto a un processo meno impegnativo.

Le tolleranze strette e i bordi estetici aumentano i costi per lo stesso motivo. Riducono la finestra di processo utilizzabile e lasciano meno spazio a bave, scorie, conicità o variazioni dei bordi. Un pezzo funzionale nascosto può accettare una gamma più ampia di condizioni dei bordi. Un bordo finito visibile di solito non lo accetta.

Come bilanciare qualità dei pezzi, velocità e costi di produzione?

Il miglior risultato in termini di costi deriva solitamente dall'equilibrio, non dalla ricerca della velocità di taglio più bassa. Un foro leggermente più grande, una scanalatura più ampia o uno standard di bordo più pratico possono rendere il lavoro più facile da tagliare e da ripetere.

Ecco perché il controllo dei costi dell'alluminio è una decisione ingegneristica. L'obiettivo non è solo quello di tagliare il pezzo. L'obiettivo è tagliarlo in modo sufficientemente pulito per il processo successivo, senza dover pagare per una qualità dei bordi non necessaria, una pulizia non necessaria o una difficoltà di lavorazione evitabile.

Come verificare la qualità di un pezzo in alluminio tagliato al laser?

Un bordo tagliato al laser è buono solo se supporta il processo successivo senza lavoro aggiuntivo. La qualità del taglio non è solo un risultato visivo. Influisce sull'adattamento, sulla sicurezza di manipolazione, sulla finitura e sulla facilità con cui il pezzo passa alla piegatura, alla saldatura, al rivestimento o all'assemblaggio.

Cosa controllare nella finitura dei bordi, nella conicità e nella consistenza del taglio?

Il primo controllo riguarda il bordo di taglio stesso. Osservate il livello della bava, la presenza di scorie, la rugosità e l'uniformità generale del bordo. Un buon bordo deve essere uniforme su tutto il pezzo, non solo in un'area semplice.

Anche la conicità è importante. Se la larghezza di taglio varia troppo dall'alto verso il basso, il pezzo può sembrare accettabile a prima vista, ma l'adattamento, l'aspetto e l'assemblaggio possono diventare meno prevedibili. La costanza da un pezzo all'altro è importante quanto un buon campione.

Quando è ancora necessaria la sbavatura o la finitura secondaria?

Alcuni pezzi di alluminio possono procedere con una pulizia minima. Altri invece necessitano di sbavatura, rottura dei bordi o preparazione della superficie dopo il taglio. Ciò dipende dall'uso che verrà fatto del pezzo.

Un pezzo funzionale nascosto può accettare un bordo più affilato. Un pezzo che verrà maneggiato spesso, rivestito, anodizzato o lasciato a vista richiede di solito un controllo più stretto o una finitura extra.

In che modo la qualità del taglio influisce su piegatura, saldatura, rivestimento e assemblaggio?

La qualità del taglio ha un effetto diretto sulla produzione successiva. Bave e bordi ruvidi possono interferire con il montaggio, creare più lavoro di preparazione prima della saldatura e rendere la manipolazione meno sicura.

Lo stesso concetto vale per la formatura e l'assemblaggio. Bordi affilati o incoerenti possono sembrare accettabili sulla carta, ma possono comunque rallentare il lavoro in seguito. Un pezzo in alluminio tagliato al laser ha successo solo se supporta l'intero processo di produzione.

Conclusione

Il taglio laser dell'alluminio è un processo pratico, ma deve essere giudicato in base alla stabilità della produzione piuttosto che alla semplice capacità di taglio. Il grado del materiale, le condizioni della lamiera, il design dell'elemento, il gas di assistenza, lo standard dei bordi e la lavorazione a valle determinano il risultato.

Per questo motivo, le migliori decisioni in materia di taglio dell'alluminio vengono prese a livello di pezzo. Un processo che funziona bene per una staffa nascosta può non essere la scelta giusta per un pannello visibile, un involucro rivestito o un pezzo che necessita di un montaggio pulito per la saldatura e l'assemblaggio.
