Les tolérances de la tôle expliquées : Guide pratique de la fabrication de précision

En ingénierie et en fabrication, la précision n'est pas un concept, c'est une exigence mesurable. Pour qu'une pièce de tôlerie s'ajuste, fonctionne et soit performante, les propriétés physiques de tout composant doivent se situer à l'intérieur d'une fourchette de limites définies. Les tolérances sont les facteurs de contrôle de ce concept important dans le domaine de la fabrication des tôles. Les tolérances de tôlerie sont des connaissances essentielles pour les concepteurs, les ingénieurs et les spécialistes de l'approvisionnement. C'est le langage qui permet de combler le fossé entre l'intention de la conception et la réalité de la fabrication, et qui a un impact direct sur l'assemblage, la performance, la qualité et le coût final d'un produit.

Ce guide est une discussion pratique et détaillée sur les tolérances de la tôle. Nous les découperons pour voir ce qu'elles sont, nous examinerons les myriades de facteurs, y compris les différents métaux et l'épaisseur de la tôle, qui les influencent, nous donnerons les valeurs standard des matériaux et des processus courants et nous parlerons des normes industrielles qui régissent leur utilisation. L'objectif est de vous fournir les connaissances nécessaires pour concevoir un produit fonctionnel et manufacturable et pour communiquer avec les partenaires de fabrication de manière efficace et claire.

Que sont les tolérances de tôlerie ?

La limite ou la plage de variation admissible d'une dimension ou d'une caractéristique géométrique particulière d'une pièce fabriquée est appelée tolérance de tôlerie. Il s'agit essentiellement du degré auquel la mesure d'une pièce finie peut varier par rapport à la valeur nominale indiquée sur un dessin technique sans affecter la fonctionnalité de la pièce. Par exemple, un dessin peut indiquer que la longueur d'une pièce est de 100 mm. Une tolérance de +/- 0,2 mm signifie que toute pièce finie comprise entre 99,8 mm et 100,2 mm est acceptable.

La nécessité d'avoir des tolérances repose sur un fait très simple : il est impossible d'atteindre la perfection dans la fabrication et ce n'est pas économiquement faisable. Chaque processus de fabrication, y compris le découpage et le pliage, présente naturellement de petites différences. Ces écarts mineurs sont dus à l'usure de l'outil, à l'étalonnage de la machine, aux incohérences des matériaux et aux facteurs environnementaux.

Les tolérances ont deux fonctions. Premièrement, elles donnent au fabricant un objectif clair et sans ambiguïté concernant les exigences de la conception, ce qui fixe les limites de la qualité acceptable. Deuxièmement, elles permettent au concepteur de contrôler les caractéristiques les plus importantes de l'ajustement et de la fonctionnalité d'une pièce. Le concepteur peut assurer la performance du produit et contrôler les coûts de fabrication en attribuant des tolérances plus serrées aux caractéristiques qui sont essentielles à l'alignement ou à l'assemblage et des tolérances plus souples aux caractéristiques qui ne sont pas essentielles. Une pièce dont les tolérances ne sont pas bien définies est une pièce laissée au hasard, ce qui peut entraîner des échecs d'assemblage, des défauts fonctionnels et des retards dans les projets.

Types de tolérances pour la tôle

Les tolérances ne sont pas un concept unique ; elles sont divisées en fonction de la caractéristique qu'elles régissent. Une conception complète nécessite un mélange de ces types de tolérances pour spécifier complètement la géométrie acceptable d'une pièce.

Tolérances dimensionnelles

Il s'agit de la forme la plus répandue de tolérances, qui s'appliquent aux mesures linéaires et angulaires d'une pièce. Elles dominent en termes de taille.

• Tolérances bilatérales : La tolérance est autorisée dans les deux sens, positif et négatif, de la dimension nominale (par exemple, 50 mm +0,1 mm -0,1 mm). Il s'agit du format le plus courant.
• Tolérances unilatérales : La variation est autorisée dans une seule direction par rapport à la dimension nominale (par exemple, 20 mm +0,2/-0,0 mm). Elle est généralement appliquée lorsqu'un jeu ou un ajustement serré doit être assuré dans une seule direction.
• Dimensions limites : Les limites supérieure et inférieure sont indiquées directement et aucun calcul n'est nécessaire (par exemple, 49,9 mm - 50,1 mm). C'est la méthode la plus claire et la plus explicite pour exprimer une tolérance dimensionnelle.

Dimensionnement et tolérancement géométriques (GD&T)

Alors que les tolérances dimensionnelles régissent la taille des caractéristiques, les tolérances géométriques régissent leur forme, leur orientation et leur emplacement. Ce système offre une méthode beaucoup plus précise pour spécifier les exigences fonctionnelles d'une pièce. Les plus importantes sont les suivantes :

• Planéité : Régule l'écart d'une surface par rapport à un plan idéal.
• Perpendicularité : Régule la proximité d'une surface ou d'un axe à un angle idéal de 90 degrés par rapport à un point de référence.
• Parallélisme : Réglemente le parallélisme d'une surface ou d'un axe par rapport à un plan ou un axe de référence.
• Poste : Spécifie une plage sur laquelle l'axe ou le plan central d'un élément peut être autorisé à dévier par rapport à son emplacement réel (théoriquement précis).
• Profil d'une surface : Définit une limite uniforme sur une surface dans laquelle les éléments de la surface doivent être contenus.

La GD&T est un outil incontournable dans les assemblages complexes de tôle où la relation entre les caractéristiques est primordiale.

Facteurs clés influençant les tolérances de la tôle

La valeur ultime tolérable d'un composant en tôle n'est pas une sélection aléatoire, mais une interrelation complexe de variables physiques et procédurales. Il est important de prendre en compte ces variables au stade de la conception afin d'avoir des attentes réalistes.

Propriétés des matériaux et épaisseur

Le type de tôle est un facteur important qui détermine la précision que l'on peut obtenir. Les matériaux plus tendres, comme l'aluminium, sont plus susceptibles d'être déformés au cours du processus de transformation que les matériaux plus durs, comme l'acier. En outre, les caractéristiques du matériau, notamment la ductilité et la dureté, influencent le comportement du matériau sous les charges de découpe, de poinçonnage et de flexion. Le traitement des tôles plus épaisses nécessite beaucoup plus de force, ce qui peut entraîner une plus grande variabilité dans le processus et des plages de tolérance plus larges. La capacité à contrôler l'angle de pliage d'une plaque d'acier de 3 mm d'épaisseur est une tâche complètement différente de la capacité à contrôler une tôle d'aluminium de 0,8 mm d'épaisseur.

Procédés et équipements de fabrication

Tout processus de fabrication exige un certain degré de précision. La précision des découpeuses laser à fibre modernes est très élevée, généralement supérieure à +/- 0,1 mm, alors qu'une opération de cisaillage manuelle ne peut être précise qu'à +/- 1,0 mm. De même, une presse plieuse CNC automatisée avec des jauges arrière et des systèmes de correction d'angle automatisés peut maintenir des tolérances d'angle de pliage beaucoup plus serrées qu'une presse plieuse manuelle. Le choix du procédé est un compromis direct entre la précision requise et le coût du procédé.

Capacités des machines et étalonnage

Outre le type d'équipement, il est important de noter l'état de la machine. Une machine en bon état et fréquemment étalonnée se traduira par une répétabilité et une précision élevées des pièces. Un outillage usé, des pièces de machine non alignées ou des systèmes de contrôle imprécis ajouteront des erreurs qui ne permettront pas de respecter des tolérances serrées. Un bon fabricant consacrera beaucoup d'argent à l'entretien des machines et à un programme d'étalonnage rigoureux pour s'assurer que ce qu'il prétend être capable de faire est effectivement réalisé.

Effet de retour élastique

Lors du pliage, le métal est déformé au-delà de sa limite d'élasticité et se déforme de manière permanente. Mais lorsque la force de flexion est relâchée, le matériau a tendance à reprendre partiellement sa forme initiale. Un pliage à 90 degrés peut se relâcher à 91 ou 92 degrés. C'est ce qu'on appelle le retour élastique. Il joue un rôle important dans l'obtention d'angles de pliage corrects. Pour compenser, les fabricants doivent délibérément surcourber le matériau d'un degré mesuré. Le retour élastique dépend du type de matériau, de l'épaisseur, du rayon de courbure et de l'outillage, de sorte que les tolérances angulaires sont naturellement plus difficiles à contrôler que les tolérances de coupe en ligne droite.

Déformation thermique

La contrainte thermique est introduite dans le matériau par des processus qui produisent beaucoup de chaleur, par exemple la découpe au laser et le soudage. Lorsque le métal est chaud, il se dilate ; lorsqu'il est froid, il se contracte. Ce cycle peut entraîner des déformations, des courbures et une altération des dimensions finales, en particulier dans le cas de matériaux minces ou de pièces de grande taille. La région influencée par cette chaleur est appelée zone affectée thermiquement (ZAT), qui peut également modifier les propriétés du matériau. Les fabricants expérimentés utilisent certaines méthodes pour réduire ces effets, mais la déformation thermique est une cause majeure de variation.

Direction du grain

La tôle présente une direction de grain qui résulte du processus de laminage lors de sa fabrication. Les propriétés mécaniques du matériau, telles que ses propriétés de pliage, peuvent varier lorsque le pliage est effectué parallèlement, perpendiculairement ou en diagonale par rapport à ce grain. Le pliage parallèle au grain ("avec le grain") peut entraîner un rayon de courbure plus important et plus variable, voire des fissures à l'extérieur du pli. Pour obtenir une répétabilité, il est conseillé aux concepteurs, dans la mesure du possible, d'orienter les pièces de manière à ce que les plis soient formés en travers du grain du matériau.

Complexité de la conception

En général, plus la pièce est compliquée, plus il est difficile de maintenir des tolérances serrées sur l'ensemble de la géométrie. Chaque pli, chaque trou et chaque caractéristique est une autre source possible de variation. Ces variations individuelles peuvent s'additionner sur l'ensemble de la pièce dans ce que l'on appelle "l'empilement des tolérances". La tolérance de deux trous sur une plaque plane peut être de +/- 0,1 mm, mais lorsque les trous sont sur des brides différentes avec trois coudes entre eux, la tolérance entre les trous sera beaucoup plus large car la variation de chaque opération de coude s'ajoute à la variation de l'autre. Cela souligne l'importance des directives de conception qui tiennent compte de la complexité.

Expertise du fabricant et contrôle de la qualité

Enfin, le fabricant est en mesure de respecter une tolérance donnée. Une équipe qualifiée connaît les particularités du comportement des différents matériaux sur leur équipement spécifique. Elle dispose de solides processus d'étalonnage des machines, d'entretien des outils et de cohérence. Un régime strict de contrôle de la qualité, souvent certifié selon des normes telles que ISO 9001, garantit que les pièces sont vérifiées à des points clés et que les processus sont constamment contrôlés et affinés. L'expérience du fabricant est l'élément qui réunit et régule toutes les variables susmentionnées.

Choix des matériaux courants et leurs tolérances

L'une des décisions initiales les plus importantes dans la conception de la tôle est la sélection du matériau. Chaque matériau a une résistance, un poids, une résistance à la corrosion et une usinabilité spécifiques, ce qui influe directement sur les tolérances qui peuvent être atteintes de manière fiable.

Types de matériaux

• Acier au carbone (par exemple, A36, 1018) : Durable, économique et courant. Il est relativement stable lors de sa transformation, mais il est lourd et a tendance à rouiller s'il n'est pas recouvert d'une couche de protection.
• Acier inoxydable (par exemple, 304, 316) : Il offre une résistance élevée à la corrosion et une grande solidité. Il est plus difficile à plier que l'acier au carbone et présente un retour élastique plus important, de sorte qu'il est plus difficile d'obtenir des tolérances de pliage serrées.
• Aluminium (par exemple, 5052, 6061) : Il est léger, naturellement résistant à la corrosion et possède une bonne conductivité thermique. Il est moins dur et moins difficile à façonner que l'acier, mais plus sujet aux déformations thermiques et aux rayures.
• Cuivre et laiton : Ils sont appréciés en raison de leur conductivité électrique et thermique élevée. Ils sont malléables et très faciles à façonner, mais ils sont aussi plus coûteux et peuvent être facilement déformés s'ils ne sont pas manipulés avec soin.

Propriétés de tolérance des matériaux

Il est faux de supposer qu'un matériau possède une seule valeur de tolérance. Le concepteur doit plutôt prendre en considération ses caractéristiques intrinsèques. Le tableau suivant résume certaines des propriétés importantes qui déterminent le comportement de ces matériaux au cours de la fabrication. La sensibilité à la tolérance est un indicateur qualitatif de la difficulté à maintenir des tolérances serrées avec ce matériau, en tenant compte de facteurs tels que le retour élastique et les effets thermiques.

Note : La plage de tolérance typique concerne les dimensions linéaires générales sur un seul plan pour des épaisseurs de tôle d'environ 1 à 3 mm. Ces valeurs sont données à titre indicatif et peuvent être influencées par tous les facteurs mentionnés précédemment.

Tolérances standard par procédé de fabrication

La méthode de fabrication est un facteur dominant dans la précision du produit final. Voici les tolérances typiques des procédés de tôlerie les plus courants.

Tolérances de découpe laser

Les découpeurs laser modernes utilisent un faisceau de lumière très concentré pour faire fondre et vaporiser le matériau, ce qui permet d'obtenir une précision exceptionnelle et des bords nets avec une zone affectée thermiquement (ZAT) minimale. Néanmoins, la précision n'est pas constante et dépend de la taille des dimensions en général et des caractéristiques spécifiques elles-mêmes.

Dans les petites dimensions linéaires (inférieures à 100 mm), une tolérance étroite de +/- 0,05 mm à +/- 0,1 mm est normale. Plus la dimension est grande (plus de 100 mm), plus la possibilité de variation tout au long de la course de la tête de la machine est grande, et la tolérance est élargie à +/- 0,5 mm. Le même raisonnement peut être appliqué aux diamètres des trous, où un trou plus petit peut souvent être plus serré qu'un trou plus grand.

Tolérances de poinçonnage

Le poinçonnage CNC sur tourelle est un processus rapide et très reproductible qui consiste à poinçonner des caractéristiques dans une feuille à l'aide d'une bibliothèque d'outils trempés. En général, pour les dimensions linéaires, les tolérances sont un peu plus faibles que pour la découpe au laser, généralement entre +/-0,1 mm et +/-0,5 mm, et dépendent fortement de la précision de la matrice et de l'épaisseur du matériau. Le diamètre du trou est normalement uniforme à +/- 0,1 mm à +/- 0,2 mm.

La position du trou est une considération critique dans le poinçonnage. Bien qu'un seul poinçon soit très précis, une série de poinçons sur une section peut entraîner une erreur cumulative, ce qui entraîne une tolérance de positionnement de +/- 0,13 mm à +/- 0,25 mm.

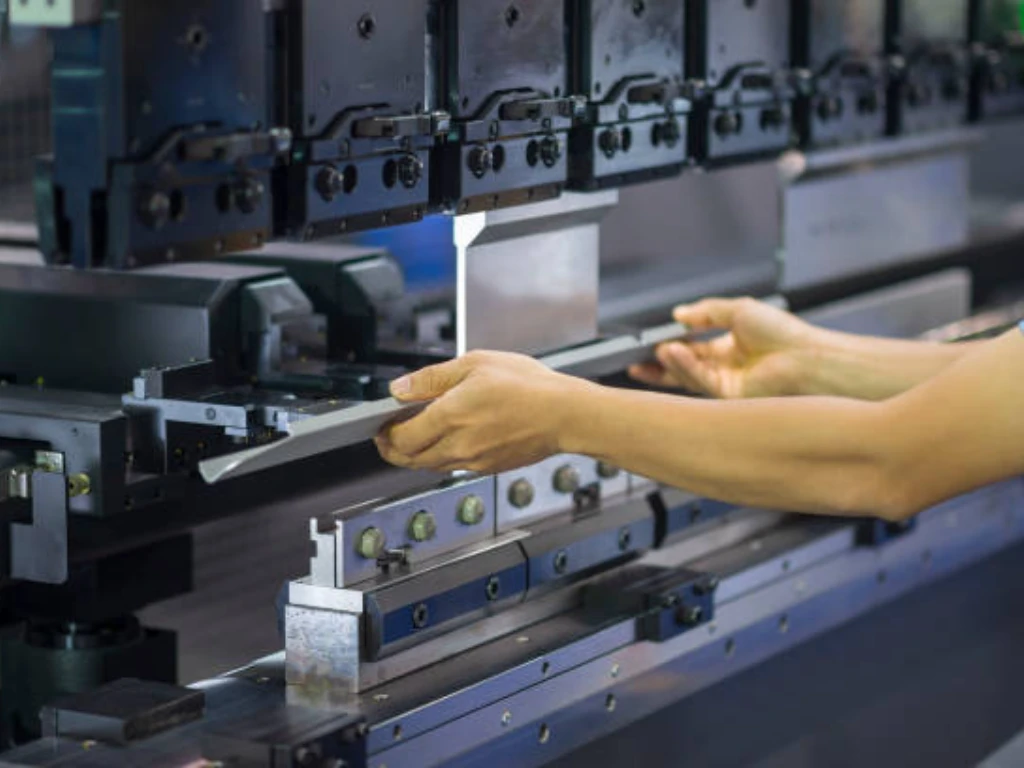

Tolérances de pliage

Le pliage est le processus le plus important qui influence la géométrie finale et pour lequel les propriétés des matériaux ont le plus d'influence sur les tolérances.

• Tolérance d'angle : Les angles de courbure sont généralement tolérés à +/- 0,5 à +/- 1,0 degré en raison du type de matériau, de l'épaisseur et de l'effet de retour élastique.
• Dimension linéaire (après le coude) : Les dimensions entre les coudes sont influencées par l'étirement du matériau qui a lieu pendant le formage. Par conséquent, la tolérance des dimensions linéaires d'un ou plusieurs coudes est plus large, typiquement entre +/- 0,3 mm et +/- 0,8 mm.

Tolérances d'emboutissage et de formage

L'emboutissage utilise des matrices sur mesure pour former des pièces à grande vitesse. Le coût initial de la matrice est élevé, mais le coût par pièce est très faible pour une production en grande quantité. Alors que les dimensions linéaires de base et les diamètres des trous peuvent maintenir des tolérances de ±0,1 mm à ±0,5 mm, comme pour le poinçonnage, ce processus comprend également des opérations de formage complexes.

Les tolérances pour ces caractéristiques formées sont naturellement plus larges, allant de ±0,2 mm à ±0,8 mm, car elles dépendent fortement de la ductilité du matériau et de la conception spécifique de la matrice de formage. Il peut s'agir de caractéristiques telles que des languettes, des débords, des ourlets et la formation d'une boucle ou d'un ourlet.

Tolérances de soudage

Le soudage introduit une chaleur localisée importante, provoquant des dilatations et des contractions thermiques qui entraînent des déformations. C'est donc le moins précis des procédés de fabrication courants. L'ampleur de cette distorsion est directement liée à l'échelle du travail. Pour les courtes longueurs de soudure ou les composants fixés avec précision (moins de 100 mm), des tolérances de ±0,5 mm à ±1,0 mm peuvent être obtenues. Pour des soudures plus longues ou des assemblages complexes, les effets de la distorsion thermique sont beaucoup plus prononcés et nécessitent des tolérances beaucoup plus faibles, de l'ordre de ±1,0 mm à ±2,0 mm.

Tolérances générales pour le processus de fabrication de la tôle

Normes et lignes directrices de l'industrie pour les tolérances de la tôle

Pour assurer une communication claire entre les concepteurs et les fabricants, plusieurs normes industrielles ont été élaborées.

ISO 2768

Il s'agit d'une norme internationale qui spécifie les tolérances générales pour les dimensions linéaires et angulaires, ainsi que les tolérances géométriques pour les caractéristiques produites par des processus d'enlèvement de métal (usinage) ou de formage. Elle offre un moyen simplifié de tolérer une pièce sans spécifier une tolérance pour chaque dimension. La norme ISO 2768 définit plusieurs classes de tolérance :

• f (fin)
• m (moyen)
• c (grossière)
• v (très grossier) Une note sur un dessin telle que "Tolérances selon ISO 2768-m" applique la classe de tolérance moyenne à toutes les dimensions qui n'ont pas de tolérance spécifique indiquée.

ASME Y14.5

Il s'agit de la norme qui fait autorité en matière de dimensionnement et de tolérancement géométrique (GD&T) en Amérique du Nord. Elle ne fournit pas de valeurs de tolérance. Elle fournit plutôt le langage symbolique, les règles et les définitions permettant de spécifier les contrôles géométriques. C'est le cadre qui permet à un concepteur de définir avec précision les exigences fonctionnelles d'une pièce, bien au-delà de ce qui est possible avec de simples tolérances dimensionnelles.

Principaux conseils de DFM pour la conception de tôles

La conception pour la fabrication (DFM) est la conception proactive de pièces de manière à ce qu'elles soient plus simples et moins coûteuses à fabriquer. Il est important d'appliquer les principes de la DFM aux tolérances.

• Tolérances : La règle d'or est de les spécifier de la manière la plus souple possible. Les tolérances serrées ne sont utilisées que lorsqu'elles sont nécessaires à la réalisation d'une exigence fonctionnelle. L'une des causes les plus fréquentes de coûts inutiles est la sur-tolérance.
• Rayon de courbure standard : L'outillage standard d'un fabricant détermine les rayons de courbure les plus efficaces. La conception d'un rayon de courbure intérieur de 1,0 mm, par exemple, est beaucoup plus efficace que la spécification d'un rayon non standard de 1,3 mm qui pourrait nécessiter une configuration spéciale.
• Éviter les trous dans les virages : Les trous doivent être éloignés du bord du pliage d'au moins 2 à 3 fois l'épaisseur du matériau. Les trous trop proches risquent d'être déformés lors du pliage.
• Veillez à ce que l'orientation des courbes soit cohérente : Dans la mesure du possible, orientez tous les plis dans la même direction afin d'éviter de réorienter les pièces dans la presse plieuse, ce qui prend du temps et coûte cher.
• Parlez-en à votre fabricant dès le début : Discutez avec votre partenaire de fabrication au stade de la conception. Il est en mesure de vous donner des conseils précieux sur la fabricabilité de votre projet et de vous aider à fixer des tolérances pratiques et rentables.

Le lien direct entre les tolérances serrées et les coûts

Il existe une relation directe et exponentielle entre la rigueur d'une tolérance et le coût de fabrication. La réduction de moitié d'une tolérance ne double pas le coût ; elle peut l'augmenter d'un facteur de quatre, cinq, voire plus. Passer d'une tolérance standard (par exemple, ±0,2 mm) à une tolérance serrée (par exemple, ±0,1 mm) peut augmenter le coût de 25%. Le passage à une tolérance de précision (par exemple, ±0,05 mm) pourrait doubler ou tripler le coût.

Cette augmentation des coûts est due à plusieurs facteurs :

• Ralentissement des rythmes de production : Pour obtenir une plus grande précision, les machines doivent souvent fonctionner à des vitesses plus lentes.
• Augmentation du temps de mise en place et d'étalonnage : Il faut passer plus de temps à s'assurer que la machine est parfaitement calibrée et que la configuration est exacte.
• Exigence en matière d'équipement avancé : Le maintien de tolérances très étroites peut nécessiter des machines plus coûteuses et plus précises, telles que des rouleaux de précision pour le formage des feuilles de métal.
• Des coûts d'inspection plus élevés : Les pièces doivent être inspectées plus fréquemment et plus minutieusement, souvent à l'aide d'équipements de métrologie plus sophistiqués.
• Augmentation du taux de rebut : La probabilité qu'une pièce sorte d'une fenêtre d'acceptation très étroite augmente, ce qui se traduit par un plus grand nombre de rebuts.

Un concepteur qui comprend cette relation peut prendre des décisions éclairées, en équilibrant le besoin de précision des pièces de tôle avec les contraintes du budget du projet.

Réaliser vos spécifications grâce à l'expertise de TZR en matière de fabrication

Lorsqu'il s'agit de fabrication de tôles de précision, la qualité de votre conception dépend de celle de l'équipe qui lui donne vie. Chez TZR, nous transformons des plans détaillés en réalité grâce à un mélange de machines de pointe, de contrôle strict des processus et d'artisanat qualifié. Au service d'industries telles que l'automobile, les appareils médicaux, l'impression 3D et les énergies renouvelables, nous sommes spécialisés dans le travail de l'acier, de l'acier inoxydable, de l'aluminium, du cuivre et du laiton, et nous fournissons des pièces qui répondent à des spécifications exigeantes sans compromettre l'efficacité ou le budget. Cela garantit la durabilité et la fiabilité des composants en tôle dans le produit final.

Nos ingénieurs expérimentés travaillent en partenariat direct avec vous pour examiner vos conceptions et fournir des informations critiques sur la conception pour la fabrication (DFM), en veillant à ce que les tolérances spécifiées soient pratiques et rentables. Avec des capacités de précision allant jusqu'à ±0,02 mm et un taux de rendement de 98%, nous nous engageons à fournir une qualité constante, même pour les courbes complexes et les angles serrés, tout en minimisant les marques et les défauts. Fort de ses 25 ans d'expérience dans la fabrication de tôles et des normes ISO 9000, TZR vous aide à relever les défis de la fabrication de précision.

Si vous développez un projet qui nécessite des pièces de tôlerie précises, nous vous invitons à contacter notre équipe d'ingénieurs. Laissez-nous vous aider à naviguer dans les complexités de la fabrication et à livrer des pièces qui répondent à vos spécifications exactes.

Conclusion

Les tolérances de tôlerie sont bien plus que de simples chiffres sur un dessin. Ce sont les éléments fondamentaux qui garantissent la fonctionnalité, guident le processus de fabrication et contrôlent le coût final d'un composant. Une compréhension approfondie des différents types de tolérances, des tolérances réalisables et des nombreux facteurs qui les influencent, ainsi que des normes industrielles qui les régissent, est essentielle pour tout professionnel impliqué dans le développement de produits.

En concevant vos produits dans une optique de fabrication, en ne spécifiant des tolérances que dans la mesure où elles sont nécessaires sur le plan fonctionnel et en collaborant avec un partenaire de fabrication compétent, vous pouvez créer des produits robustes, fiables et viables sur le plan économique. La maîtrise des principes du tolérancement est un investissement direct dans la qualité et la réussite de vos projets.
