Zincatura a caldo: Regole di progettazione e limiti di produzione

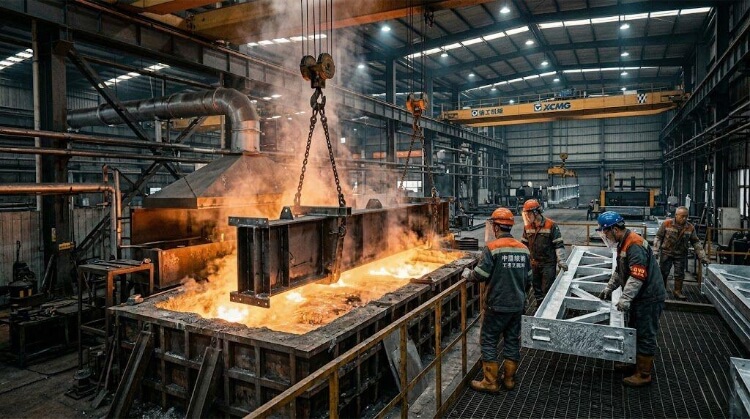

La zincatura a caldo (HDG) è un processo di rivestimento industriale per impieghi gravosi che protegge il ferro e l'acciaio dalla corrosione immergendo il metallo nello zinco fuso a circa 450°C (842°F). A differenza dei rivestimenti superficiali, l'HDG crea uno strato di lega zinco-ferro legato metallurgicamente.

Questo metodo di finitura rigoroso è ampiamente richiesto nel settore manifatturiero ed edile perché garantisce una protezione senza manutenzione da 50 a 100 anni contro la ruggine e l'usura ambientale.

Ecco la spiegazione ingegneristica di come funziona il processo, dove specificarlo e le regole di progettazione fondamentali da seguire prima di inviare i pezzi al bagno.

Cosa fa realmente lo strato di zinco？

La maggior parte delle finiture aderisce semplicemente alla superficie del metallo. L'HDG altera la chimica della superficie per fornire una difesa a doppia azione. Ecco la logica meccanica alla base della sua resistenza alla corrosione:

Legame e durezza della lega zinco-ferro

Durante l'immersione ad alta temperatura, lo zinco reagisce con il ferro formando una serie di strati di lega densa. Gli strati più interni sono in realtà più duri dell'acciaio di base sottostante, rendendo il rivestimento altamente resistente all'impatto fisico e all'abrasione.

Gli strati metallurgici (verso l'esterno dell'acciaio di base):

• Strati Gamma e Delta (lega zinco-ferro): Durezza ~250 DPN. (Più duro dell'acciaio base standard a ~159 DPN). Offre un'estrema resistenza agli urti.
• Strato Zeta (lega zinco-ferro): Durezza ~179 DPN. Strato di lega di transizione.
• Strato Eta (zinco puro): Durezza ~70 DPN. Lo strato esterno più morbido e duttile che assorbe l'impatto iniziale.

Protezione catodica sacrificale

Lo zinco è altamente anodico rispetto all'acciaio. Se il rivestimento viene scalfito o graffiato meccanicamente, esponendo l'acciaio grezzo sottostante, lo zinco circostante agisce come anodo sacrificale. Si corroderà preferenzialmente per proteggere l'acciaio esposto, "auto-riparando" efficacemente la frattura e prevenendo l'insorgere della ruggine.

Specifiche di spessore e durata del rivestimento

I processi HDG standard sono conformi a specifiche rigorose come ASTM A123 (per le parti strutturali) o ISO 1461. A seconda del calibro dell'acciaio e del contenuto di silicio, lo spessore del rivestimento varia tipicamente da 50 a 85+ µm.

Secondo i dati sulla corrosione della norma ISO 14713, un rivestimento di 85 µm in un ambiente standard C3 (atmosfera urbana/industriale) garantisce un tempo di prima manutenzione (TFM) compreso tra 70 e 100 anni.

Dove la zincatura a caldo funziona meglio？

La scelta dell'HDG ha senso dal punto di vista ingegneristico quando il costo della manutenzione futura o del guasto di un componente è superiore al costo di lavorazione iniziale. È la scelta ottimale per le seguenti applicazioni, determinate da comportamenti specifici del materiale:

Strutture in acciaio

Travi, colonne e telai strutturali sono spesso inaccessibili una volta eretti. L'HDG garantisce decenni di protezione senza manutenzione, assicurando che la capacità di carico non venga compromessa dall'ossidazione per l'intero ciclo di vita del bene.

Attrezzature per esterni e per impieghi gravosi

I beni esposti all'esterno devono affrontare una continua usura fisica dovuta a ghiaia, detriti ed esposizione ai raggi UV. A differenza delle vernici epossidiche o polimeriche, che soffrono di "under-creep" (in cui la ruggine si diffonde sotto la pellicola di vernice una volta graffiata), l'azione sacrificale dell'HDG isola il danno. Anche se un colpo di ghiaia espone 2 mm di acciaio nudo, lo zinco circostante si corrode per primo, arrestando il degrado strutturale.

Costruzioni saldate complesse

I gruppi saldati contengono angoli morti, spigoli vivi e geometrie interne che i sistemi di spruzzatura standard non possono raggiungere. L'immersione totale nel liquido garantisce la copertura della superficie di 100%, sigillando completamente l'umidità dai cordoni di saldatura e dalle sezioni cave più vulnerabili.

Ambienti ad alta corrosione

In ambienti fortemente carichi di umidità, sale o sostanze chimiche industriali, le vernici standard si guastano rapidamente. La spessa barriera di zinco e il suo prevedibile e lento tasso di esaurimento ne fanno una difesa di base altamente conveniente per le griglie degli impianti chimici, i macchinari agricoli e le infrastrutture costiere.

💡 Suggerimento per gli acquisti: Non valutate i costi dell'HDG solo in base al prezzo per libbra. Considerate il costo del ciclo di vita (LCC). Una struttura verniciata può richiedere da 2 a 3 riverniciature di manutenzione nell'arco di 50 anni, rendendo l'HDG significativamente più conveniente a lungo termine, nonostante un costo di lavorazione iniziale potenzialmente più elevato.

Regole di progettazione prima della zincatura

La progettazione per la zincatura a caldo (HDG) deve avvenire in fase CAD, non in fase di produzione. La mancata progettazione per il bagno porta ad assemblaggi deformati, tasche non rivestite o rischi di esplosione.

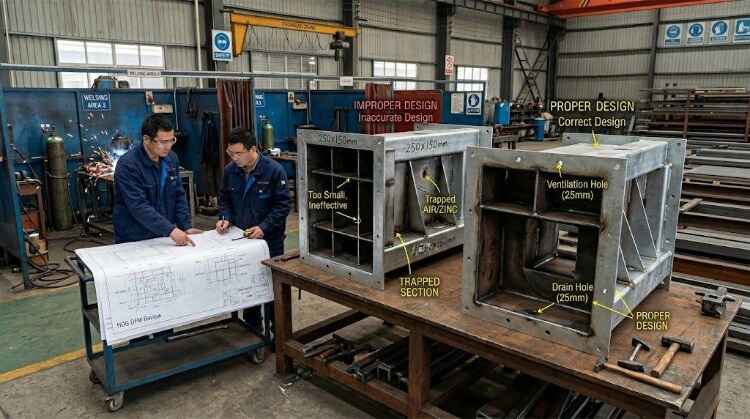

Fori di sfiato e di scarico

Lo zinco fuso è denso, oltre sette volte più pesante dell'acqua. Affinché un pezzo sia rivestito con successo, lo zinco deve fluire rapidamente all'interno e all'esterno della struttura e l'aria deve fuoriuscire. Eventuali angoli morti o sacche non ventilate intrappolano l'aria o lo zinco liquido.

• Regola DFM: Posizionare i fori di sfiato e di drenaggio nei punti più alti e più bassi del gruppo, in base al suo orientamento durante l'immersione. Le dimensioni dei fori di drenaggio sono pari ad almeno 25% della sezione trasversale del profilo.
• ⚠️ Impatto sui costi: Lo zinco intrappolato aggiunge un enorme peso morto (che viene addebitato al chilo), mentre l'aria intrappolata lascia l'acciaio scoperto, richiedendo ritocchi manuali o lo scarto totale del pezzo.

Sicurezza della sezione cava

Se una sezione cava (come un telaio in tubo saldato) è completamente sigillata, l'umidità intrappolata all'interno vaporizzerà rapidamente quando viene immersa nello zinco a 450°C. L'espansione del vapore che ne deriva può far letteralmente esplodere il pezzo nel bollitore di zincatura.

• Regola DFM: Ogni sezione cava chiusa deve essere ventilata. Non ci sono eccezioni. Se l'integrità strutturale non consente fori permanenti, specificare fori temporanei che possono essere tappati dopo la zincatura.
• ⚠️ Impatto sulla sicurezza e sui costi: Un pezzo esploso distrugge il componente, blocca la linea di produzione della zincatura e comporta gravi rischi per la sicurezza degli operatori.

Deformazione della lamiera

Alle temperature di zincatura, l'acciaio subisce una temporanea riduzione della resistenza allo snervamento. Contemporaneamente, il calore alleggerisce le tensioni residue introdotte durante la laminazione o la saldatura. Per le lamiere sottili (generalmente sotto 3 mm o calibro 11), questo alleggerimento delle sollecitazioni si manifesta con una deformazione e un'instabilità gravi e imprevedibili.

• Regola DFM: Evitare l'HDG per pannelli grandi, piatti e sottili. Per le lamiere strutturali, utilizzare tecniche di saldatura simmetriche o incorporare nervature di irrigidimento nel profilo di piegatura.
• 🔄 Processo alternativo: Se un pannello cosmetico sottile richiede una resistenza alla corrosione senza distorsioni termiche, cambiare la specifica in Elettrozincatura (zincatura) o Zincatura a freddo (vernice ricca di zinco).

Tolleranza della filettatura

Lo zinco riveste ogni superficie esposta, aggiungendo da 50 a 100+ µm di spessore per lato. Se si lavora una filettatura standard e la si manda al galvanizzatore, l'accoppiamento fissaggio non si adatta più.

• Regola DFM: Per le filettature esterne (bulloni/studs), lavorare le filettature sottodimensionate prima della zincatura. Per le filettature interne, la prassi standard è quella di filettare le filettature dopo che il pezzo è stato zincato.
• ⚠️ Impatto sul lavoro: Il mancato sottosquadro delle filettature esterne prima della zincatura richiede la rilegatura manuale di ogni singolo bullone, con conseguente spelatura dello strato protettivo di zinco e aumento dei tempi di assemblaggio fino a 300%.

Contenuto di silicio ed effetto Sandelin

La reazione metallurgica tra acciaio e zinco è fortemente influenzata dalla composizione chimica dell'acciaio. Gli acciai che rientrano nella "curva di Sandelin" (da 0,04% a 0,15% di silicio) provocano una crescita incontrollata degli strati di lega zinco-ferro.

• Regola DFM: Verificare sempre i certificati della cartiera prima dell'acquisto. Specificare l'acciaio con un contenuto di silicio inferiore a 0,04% o compreso tra 0,15% e 0,25% per garantire un rivestimento prevedibile.
• ⚠️ Impatto della qualità: L'acciaio sandelinico produce un rivestimento eccessivamente spesso, di colore grigio scuro, fragile e altamente incline a sfaldarsi sotto stress meccanico.

Modifiche alla produzione dopo la zincatura

I pezzi che tornano dalla zincatura non avranno le stesse tolleranze geometriche o gli stessi profili superficiali dell'acciaio grezzo. I processi di assemblaggio a valle devono essere adattati per tenere conto della realtà fisica dello strato di zinco.

Spessore dell'accumulo di zinco e assemblaggio

Lo zinco liquido si accumula a causa della tensione superficiale (effetto menisco), per cui lo strato di zinco è spesso più spesso sui bordi dei fori che sulle superfici piane.

• Design in acciaio grezzo: Il foro standard per un bullone M10 è di 11 mm.
• La realtà post-HDG: Il ristagno del menisco di zinco riduce il diametro del foro.
• Regola dell'Assemblea: Sovradimensionare i fori CAD da 1,5 mm a 2,0 mm (ad esempio, utilizzare 12,5 mm o 13 mm per un bullone M10) per garantire il montaggio senza foratura secondaria.

Rugosità della superficie e punte di drenaggio

La zincatura a caldo è una barriera anticorrosione industriale, non una finitura architettonica estetica. Quando il pezzo viene sollevato dal bagno, la gravità fa sì che lo zinco liquido scorra verso il basso, spesso congelandosi in "gocce di zinco" o "punte" affilate sui bordi più bassi.

• Design in acciaio grezzo: Le superfici di accoppiamento piatte sono perfettamente a filo.
• La realtà post-HDG: Le punte di drenaggio interferiscono con il montaggio a filo e rappresentano un rischio di taglio per gli addetti al montaggio.
• Regola dell'Assemblea: Istruite esplicitamente il vostro team interno di QA o di assemblaggio di rettificare le punte di drenaggio sulle facce di accoppiamento critiche prima dell'assemblaggio finale.

Riapplicare i fori filettati

Seguendo le regole della DFM, le filettature interne sono tipicamente ripulite o filettate. post-zincatura. Ciò significa che le filettature interne saranno esposte in acciaio nudo.

• La realtà della corrosione: Non si tratta di un punto di rottura. Una volta che un bullone zincato viene infilato nel foro nudo, lo zinco sulla filettatura del bullone fornisce una protezione catodica all'acciaio nudo all'interno, impedendo la formazione di ruggine all'interno del giunto.

Distorsione nelle parti medio-sottili

Anche con una progettazione ottimale, alcuni pezzi si deformeranno leggermente. Le strette tolleranze di planarità (ad esempio, <2 mm al metro) specificate per le lastre di acciaio grezzo sono generalmente annullate una volta che il pezzo viene sottoposto a HDG.

• Design in acciaio grezzo: Piastra tagliata al laser con tolleranze planari rigorose.
• La realtà post-HDG: Lievi deformazioni termiche lungo la campata.
• Regola dell'Assemblea: Se la planarità è obbligatoria per il vostro assemblaggio, considerate il tempo e il costo delle operazioni di raddrizzamento meccanico secondario (con presse idrauliche o rulli) dopo il ritorno dei pezzi dalla galvanizzazione. Non date per scontato che i pezzi HDG rimangano perfettamente piatti.

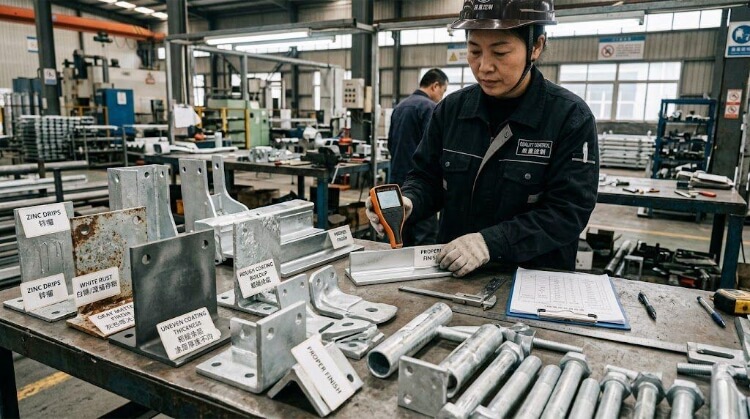

Aspetto della superficie e difetti del rivestimento

La zincatura a caldo è una barriera anticorrosione industriale, non una finitura architettonica. Le variazioni nell'aspetto sono naturali, ma i team di approvvigionamento e gli ispettori QA devono saper distinguere tra un'anomalia estetica e un guasto funzionale del rivestimento.

Ruggine bianca (mordente per magazzini umidi)

• Visivo: Una sostanza polverosa, bianca e gessosa sulla superficie.
• La causa: Parti appena zincate imballate strettamente insieme in ambienti umidi e poco ventilati. Lo zinco reagisce con l'acqua senza che l'anidride carbonica sia sufficiente a formare la sua stabile patina protettiva.
• Verdetto QA: ACCETTABILE (di solito). Nella maggior parte dei casi si tratta di un fenomeno puramente estetico che può essere rimosso con una spazzola di nylon rigida.
• ⚠️ Impatto in termini di costi/tempo: Se le parti sono destinate alla verniciatura secondaria, la ruggine bianca deve essere prima rimossa chimicamente o spazzata, altrimenti la vernice si staccherà immediatamente.

Finitura grigio opaco

• Visivo: Una superficie opaca, grigio scuro, priva del tipico "spangle" lucido.
• La causa: Come discusso nella sezione DFM, ciò è causato da acciai con un elevato contenuto di silicio/fosforo (effetto Sandelin), in cui la lega zinco-ferro cresce rapidamente in superficie.
• Verdetto QA: ACCETTABILE. Non si tratta di un difetto. Anzi, i rivestimenti grigi opachi sono spesso più spessi e forniscono un'ottima qualità. più a lungo protezione dalla corrosione rispetto ai rivestimenti lucidi. Non scartate un pezzo solo perché non ha una finitura lucida.

Macchie nude

• Visivo: Aree non rivestite in cui è visibile l'acciaio grezzo.
• La causa: Pulizia superficiale inadeguata (grasso/vernice residui), scorie di saldatura intrappolate o sacche d'aria intrappolate durante l'immersione.
• Verdetto QA: RIFIUTARE E RIPARARE. L'acciaio nudo arrugginisce. Secondo la norma ASTM A780, i piccoli punti nudi possono essere ritoccati utilizzando una vernice in polvere ad alto tenore di zinco (composto di zincatura a freddo) con un minimo di 65% di zinco nel film secco. Le aree nude di grandi dimensioni richiedono la sverniciatura e la riverniciatura.

Gocce e schizzi di zinco

• Visivo: Punte affilate, grumi o spesse gocce di zinco ai bordi.
• La causa: La gravità trascina lo zinco liquido verso il basso quando il pezzo viene prelevato dal bagno.
• Verdetto AQ: CONDIZIONATAMENTE ACCETTABILE.
• Regola dell'Assemblea: Se le gocce si trovano su superfici non accoppiate, lasciarle stare (più zinco significa più protezione). Se interferiscono con le tolleranze di assemblaggio o rappresentano un rischio di taglio, devono essere rettificate manualmente.

Spessore del rivestimento non uniforme

• Visivo: I calibri misurano 60µm in un punto e 120µm in un altro.
• Verdetto QA: ACCETTABILE. L'HDG è una reazione metallurgica, non una passata di precisione. Lo spessore varia in base alla chimica dell'acciaio e alla massa termica locale. Finché il minimo Lo spessore locale soddisfa lo standard ISO/ASTM specificato, il pezzo è conforme.

Zincatura a caldo vs. altre finiture

La scelta della finitura giusta è un esercizio di bilanciamento tra limiti di tolleranza, esposizione ambientale e costi del ciclo di vita. Ecco la logica decisionale per scegliere l'HDG rispetto alle alternative.

Zincatura (elettrozincatura)

• Il meccanismo: Lo zinco viene depositato sull'acciaio tramite una corrente elettrica in un bagno chimico.
• La realtà: Il rivestimento è estremamente sottile (in genere da 5 a 15 µm) ma perfettamente uniforme.
• Quando scegliere: Scegliere la zincatura per piccoli elementi di fissaggio di precisione (dove l'HDG intaserebbe le filettature) o per parti estetiche interne. Non specificare mai la zincatura per applicazioni strutturali all'esterno: si arrugginisce nel giro di pochi anni.

Rivestimento in polvere

• Il meccanismo: La polvere di plastica secca viene applicata elettrostaticamente e cotta in un film solido.
• La realtà: Ottime opzioni di colore e una finitura liscia, ma agisce solo come barriera. Se la vernice in polvere viene graffiata, l'umidità si insinua al di sotto, causando la formazione di bolle e la diffusione incontrollata della ruggine.
• Quando scegliere: Da utilizzare per involucri estetici, apparecchiature interne o parti rivolte al consumatore dove il marchio a colori è obbligatorio e i rischi di impatto sono bassi.

Sistemi di rivestimento duplex (HDG + vernice/polvere)

• Il meccanismo: Applicazione verniciatura a polvere o a umido oltre una base zincata a caldo.
• La realtà: Questo crea un effetto sinergico. La vernice protegge lo zinco dall'esaurimento precoce e lo zinco impedisce la formazione di ruggine sotto la pellicola se la vernice viene graffiata. La durata di vita combinata è in genere da 1,5 a 2,5 volte superiore alla somma dei due rivestimenti singolarmente.
• Quando scegliere: Specificare per ambienti estremi (offshore, impianti chimici) o infrastrutture ad alta visibilità, dove è necessaria una durata di 50 anni e un colore specifico del marchio.

Post-trattamento dopo la zincatura

La produzione spesso non si ferma una volta che i pezzi tornano dalla galvanizzazione. Tuttavia, il taglio, la saldatura o la verniciatura su una lega metallurgica a 450°C richiedono turni procedurali rigorosi.

Saldatura di acciaio zincato

• La realtà: La saldatura vaporizza il rivestimento di zinco, creando fumi tossici di ossido di zinco ("febbre da fumi metallici"). Lo zinco vaporizzato causa inoltre gravi porosità e cricche nel bagno di saldatura.
• Regola di produzione: Se possibile, evitare la saldatura dopo la zincatura. Se inevitabile, lo strato di zinco mosto essere completamente smerigliato (almeno 1 o 2 pollici di distanza dalla zona di saldatura) prima di far scoccare l'arco. Dopo la saldatura, l'area deve essere rivestita con vernice ricca di zinco.

Taglio laser di parti zincate

• La realtà: Lo strato di zinco è altamente riflettente per alcune lunghezze d'onda laser e crea una scoria pesante e ostinata sul lato inferiore del taglio. Inoltre, genera fumi pericolosi.
• Regola di produzione: Eseguire tutti taglio laser, punzonaturae la lavorazione pesante dell'acciaio grezzo prima di inviare i modelli piatti o i pezzi formati per la zincatura.

Lavorazione di superfici rivestite

• La realtà: La fresatura o la foratura di un pezzo zincato rimuove gli strati protettivi di lega zinco-ferro, esponendo l'acciaio grezzo all'ambiente.
• Regola di produzione: Se le caratteristiche a tolleranza ristretta (come gli accoppiamenti a pressione dei cuscinetti) devono essere lavorate dopo l'HDG, è necessario richiedere esplicitamente che le superfici lavorate siano rivestite accuratamente con un inibitore di corrosione o un composto di zinco a freddo subito dopo la lavorazione.

Preparazione all'adesione della vernice

• La realtà: La vernice non si attacca su una superficie di zinco fresca e liscia. Senza un'adeguata preparazione, si staccherà in grandi fogli nel giro di pochi mesi.
• Regola di produzione: La superficie HDG deve essere mordenzata chimicamente con un "T-Wash" (una soluzione a base di acido fosforico) o profilata meccanicamente con una leggera sabbiatura a bassa pressione. Non utilizzare la normale sabbiatura aggressiva, perché potrebbe rimuovere completamente lo zinco.

Conclusione

La zincatura a caldo è un modo molto efficace per garantire decenni di prestazioni prive di manutenzione per le strutture in acciaio e i gruppi di lamiere pesanti. Tuttavia, come illustrato in questa guida, non può essere trattata come un elemento secondario. Da un'adeguata ventilazione e drenaggio alla gestione del contenuto di silicio e delle tolleranze di filettatura, una zincatura di successo richiede una rigorosa disciplina di Design for Manufacturing (DFM) fin dalle prime fasi del progetto.
