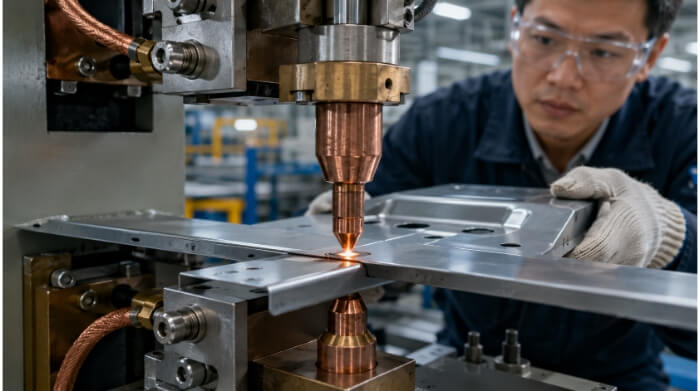

Saldatura a punti nella lavorazione della lamiera: DFM e controllo qualità

La saldatura a punti è un processo di saldatura a resistenza utilizzato per unire lamiere sovrapposte in punti di contatto specifici senza l'uso di materiale d'apporto. Applicando pressione e una forte corrente elettrica tramite elettrodi di rame, si creano punti di giunzione resistenti e localizzati, offrendo una soluzione efficiente per la produzione in serie.

Il passaggio di un progetto dalla fase di prototipo alla produzione in serie mette solitamente in evidenza queste variabili. Attingendo a oltre un decennio di esperienza nella lavorazione della lamiera, questo articolo illustra la saldatura a punti da un punto di vista pratico e produttivo. Fornisce inoltre linee guida chiare per aiutare gli ingegneri a progettare componenti più facilmente realizzabili.

Come funziona la saldatura a punti nella produzione reale?

La saldatura a punti non consiste semplicemente nel fissare insieme dei pezzi di metallo. Comprendere questa sequenza fisica aiuta gli ingegneri ad anticipare le difficoltà di produzione prima dell'avvio della produzione in serie.

Principio di funzionamento

La saldatura a punti si basa sul principio della resistenza elettrica. Due elettrodi in lega di rame stringono insieme i pezzi di lamiera esercitando una pressione meccanica specifica. Successivamente, attraverso gli elettrodi viene fatta passare una corrente a bassa tensione e ad alto amperaggio.

Poiché l'interfaccia tra le due lamiere metalliche presenta la resistenza elettrica più elevata del circuito, la corrente genera calore localizzato. Questa generazione di calore è regolata dalla legge di Joule (Q = I²Rt). Il calore fonde rapidamente il metallo nel punto di contatto senza bisogno di alcun materiale di apporto.

Nugget di saldatura

Una volta interrotta la corrente, il metallo fuso si raffredda e si solidifica sotto pressione continua. In questo modo si forma il nucleo di saldatura, che costituisce il vero e proprio legame strutturale tra le lamiere. Nella pratica industriale, il diametro desiderato del nucleo viene spesso calcolato con la formula d = 5√t, dove t è lo spessore della lamiera più sottile espresso in millimetri.

Una scaglia correttamente formata è completamente interna e lascia solo lievi rientranze sulle superfici esterne. Se la scaglia è troppo piccola, il giunto risulterà debole e cederà sotto carico. Se la corrente è troppo elevata e il nucleo fuso fuoriesce dalla superficie, si verificano spruzzi. Ciò provoca la fuoriuscita di metallo e crea una superficie ruvida che spesso richiede una costosa levigatura manuale.

Ciclo di saldatura

Una saldatura affidabile richiede una tempistica rigorosa. La macchina esegue una sequenza specifica in quattro fasi per ogni punto. Si inizia con la fase di compressione, durante la quale gli elettrodi vengono abbassati per generare la forza fisica necessaria prima dell'applicazione della corrente. Segue poi la fase di saldatura, in cui viene erogata la corrente precisa per generare calore.

La corrente viene quindi interrotta, dando inizio alla fase di mantenimento. Questa fase mantiene la pressione meccanica mentre la pastiglia si raffredda e si solidifica, al fine di prevenire la formazione di microfessurazioni interne. Infine, la fase di spegnimento rilascia gli elettrodi, consentendo all'operatore o al robot di spostare il pezzo nella posizione successiva.

Applicazioni consigliate

Questo processo viene solitamente utilizzato per i giunti a sovrapposizione, in cui due superfici piane di lamiera si sovrappongono. È particolarmente indicato per spessori di lamiera compresi tra 0,5 mm e circa 3,0 mm. Viene comunemente prescritto per quadri elettrici, staffe interne, telaio, nonché assemblaggi che richiedono un'elevata rigidità strutturale.

Poiché il tempo di ciclo per ogni punto è di pochi millesimi di secondo, il processo è altamente scalabile. È perfettamente compatibile con l'automazione robotizzata. L'automazione dei cicli di saldatura garantisce l'uniformità su migliaia di pezzi e riduce notevolmente i costi unitari nella produzione su larga scala.

Limiti dei materiali che influiscono sulla qualità della saldatura

Non tutte le lamiere si comportano allo stesso modo in presenza di calore e pressione intensi. La scelta del materiale giusto influisce direttamente sulla resistenza della saldatura, sull'aspetto estetico e sulla manutenzione delle attrezzature.

Acciaio dolce

L'acciaio a basso tenore di carbonio (acciaio dolce) è generalmente considerato il materiale di riferimento per la saldatura a punti. Presenta un equilibrio ideale tra resistenza elettrica e conducibilità termica. Ciò significa che si riscalda in modo efficiente proprio nel punto di giunzione e si raffredda a una velocità prevedibile.

Di conseguenza, l'acciaio dolce è un materiale molto versatile in fase di produzione. Richiede impostazioni standard delle attrezzature, riduce al minimo l'usura degli elettrodi e garantisce saldature resistenti e uniformi senza richiedere controlli specializzati.

Acciaio inox

L'acciaio inossidabile presenta una resistenza elettrica maggiore e una conducibilità termica inferiore rispetto all'acciaio dolce. Il calore si accumula più rapidamente e rimane concentrato nella zona di saldatura per un tempo molto più lungo. Se non viene controllato, questo eccesso di calore può causare gravi alterazioni cromatiche della superficie, deformazioni o il deterioramento delle proprietà anticorrosive del metallo.

Per ovviare a questo problema, gli operatori ricorrono solitamente a correnti di saldatura più basse e tempi di saldatura più brevi. A ciò si aggiunge spesso una maggiore pressione dell'elettrodo per contenere il nucleo fuso. Gli impianti di produzione utilizzano spesso elettrodi raffreddati ad acqua per dissipare il calore dalla superficie il più rapidamente possibile.

Acciaio zincato

La saldatura della lamiera zincata comporta alcune difficoltà specifiche in termini di manutenzione in officina. Il rivestimento protettivo di zinco ha un punto di fusione molto più basso rispetto all'acciaio sottostante. Durante la saldatura, lo zinco fuso tende a legarsi con gli elettrodi di rame, causando la formazione di cavità e l'adesione fisica degli elettrodi al pezzo.

Per garantire una penetrazione uniforme attraverso lo strato di zinco, il processo richiede correnti di saldatura più elevate. Le apparecchiature moderne utilizzano spesso una funzione "stepper" nel controller. Questa funzione aumenta automaticamente e gradualmente la corrente man mano che l'elettrodo si consuma, prolungando l'intervallo di tempo tra una rettifica obbligatoria della punta e l'altra.

Alluminio

L'alluminio è un materiale altamente conduttivo sia per l'elettricità che per il calore. Per generare una quantità sufficiente di calore localizzato prima che si disperda nel metallo circostante, il processo richiede correnti estremamente elevate. Ciò comporta spesso un amperaggio da due a tre volte superiore a quello richiesto per l'acciaio, erogato in un impulso molto breve.

La saldatura dell'alluminio su larga scala richiede solitamente saldatrici a inverter a corrente continua a media frequenza (MFDC) più avanzate, in grado di fornire picchi di potenza rapidi e precisi. Inoltre, l'alluminio forma uno strato superficiale di ossido molto resistente con una resistenza elettrica non uniforme, il che significa che per i componenti critici è spesso necessaria una pulizia accurata della superficie prima della saldatura.

Regole di DFM per componenti saldati a punti di qualità superiore

Una saldatura affidabile nasce dal modello CAD, non in officina. Seguire queste specifiche linee guida di progettazione evita costose rilavorazioni e garantisce la compatibilità con i sistemi di automazione.

Larghezza del giro

Quando si progettano giunti a sovrapposizione, l'area di sovrapposizione deve essere sufficientemente ampia da contenere interamente il nucleo fuso della saldatura. Se la saldatura viene posizionata troppo vicino al bordo, il metallo fuso fuoriesce lateralmente, causando un difetto noto come espulsione dal bordo. L'espulsione dal bordo lascia delle sbavature taglienti che richiedono una levigatura manuale e comporta un notevole indebolimento del giunto.

Inoltre, un margine di sovrapposizione ridotto non lascia spazio alla naturale tolleranza posizionale dei saldatori robotizzati. Se il robot si sposta anche solo di un millimetro, la saldatura risulta difettosa, causando un aumento vertiginoso della percentuale di scarti. Come regola generale di produzione, la larghezza minima del sovrapposizione dovrebbe essere almeno il doppio del diametro richiesto del nucleo di saldatura (di solito da 12 mm a 15 mm per lamiere sottili standard).

Passo di saldatura

Il passo di saldatura indica la distanza tra i centri di due punti di saldatura adiacenti. A volte i progettisti posizionano i punti di saldatura molto vicini tra loro, partendo dal presupposto che un numero maggiore di punti garantisca una maggiore resistenza del pezzo. In realtà, posizionare i punti di saldatura troppo vicini provoca un grave problema noto come «effetto di derivazione».

Quando una nuova saldatura viene eseguita troppo vicino a una già esistente, la corrente elettrica segue il percorso di minor resistenza. Essa scorre attraverso la saldatura già realizzata anziché passare attraverso le due lamiere separate. Il nuovo punto riceve troppo poco calore, con il risultato di un collegamento debole o difettoso. Una linea guida di sicurezza prevede che la distanza minima tra le saldature sia almeno 10 volte lo spessore del materiale.

Accesso agli elettrodi

Le saldatrici a punti utilizzano bracci in rame rigidi e di grandi dimensioni, oltre a portasaldi ingombranti. Un errore comune nella progettazione per la fabbricazione (DFM) consiste nel realizzare canaline a U profonde, scatole strette o angoli stretti dove la pistola di saldatura semplicemente non riesce a raggiungere o a chiudersi correttamente. Se gli elettrodi non riescono fisicamente ad accedere al giunto con un angolo di 90 gradi, il processo standard fallisce.

La scarsa accessibilità costringe lo stabilimento a realizzare elettrodi su misura. Ciò comporta costi di attrezzaggio superflui e allunga i tempi di consegna del progetto. Se non è possibile ricorrere ad attrezzature su misura, il progetto richiederà metodi alternativi come la rivettatura cieca o la saldatura TIG manuale, il che fa aumentare immediatamente il costo unitario del pezzo. È importante tenere sempre conto dello spazio necessario per le attrezzature nei modelli CAD 3D.

Gioco di flessione

Gli elettrodi di saldatura richiedono una superficie perfettamente piana per esercitare una pressione uniforme e costante. Se un punto di saldatura è posizionato troppo vicino a un bordo piegato, l'elettrodo poggerà in modo irregolare sul raggio di curvatura.

Quando la macchina esercita una forza, l'elettrodo scivola o schiaccia la piega. Ciò altera l'aspetto estetico del pezzo e crea un contatto elettrico sbilanciato, causando una saldatura difettosa. Per evitare ciò, il centro della saldatura a punti deve essere posizionato ad almeno un diametro completo dell'elettrodo di distanza dalla linea tangente alla piega.

Fattori di processo che influenzano il risultato della saldatura

Per ottenere una saldatura a punti perfetta è necessario bilanciare con cura diverse variabili della macchina. La regolazione di questi parametri fondamentali è l'unico modo per garantire una qualità di produzione costante e su larga scala.

Corrente di saldatura

La corrente di saldatura è la variabile più importante nella generazione di calore, poiché il calore aumenta in proporzione al quadrato della corrente. L'intensità di corrente deve essere regolata in base al tipo e allo spessore del materiale. Se la corrente è troppo bassa, il metallo non si fonderà a sufficienza, causando una saldatura fredda che si rompe facilmente sotto sforzo.

Al contrario, se la corrente è troppo elevata, brucerà il metallo, causerà forti spruzzi e lascerà ammaccature profonde e inaccettabili sulla superficie del pezzo. A causa di questi margini così ristretti, per determinare la corrente esatta è necessario che lo stabilimento effettui prove distruttive di smontaggio al fine di definire un programma di saldatura formale prima dell'inizio della produzione.

Forza dell'elettrodo

La pressione meccanica esercitata dagli elettrodi ha una duplice funzione: da un lato avvicina i fogli tra loro per eliminare eventuali intercapedini d'aria, dall'altro contiene il nucleo di metallo fuso durante la sua formazione.

Se la pressione dell'elettrodo è troppo bassa, la resistenza di contatto sulla superficie diventa eccessiva. Ciò provoca la bruciatura della superficie e la proiezione di scintille incandescenti. Al contrario, se la pressione è troppo alta, il materiale viene schiacciato e la resistenza elettrica si riduce eccessivamente. La corrente passa semplicemente attraverso il materiale senza generare abbastanza calore interno, lasciando un giunto debole.

Tempo di saldatura

Il tempo di saldatura indica per quanto tempo la corrente attraversa il giunto. Nelle macchine tradizionali a corrente alternata, questo valore viene misurato in cicli di linea (ad esempio, 1/50 di secondo), mentre i moderni inverter lo misurano in millisecondi.

L'obiettivo è quello di applicare la corrente solo per il tempo necessario a far crescere il cordone di saldatura fino al diametro desiderato. Prolungare il tempo di saldatura oltre questo punto non rende la saldatura più resistente. Ciò non fa altro che aumentare la zona termicamente alterata (HAZ), provoca la deformazione della lamiera e accelera il deterioramento degli elettrodi di rame.

Usura degli elettrodi

In un ambiente di produzione ad alto volume, le punte degli elettrodi in rame sono sottoposte ripetutamente a calore estremo e forti sollecitazioni meccaniche. Con il passare del tempo, le punte assumono una forma a "fungo", ovvero si appiattiscono e la loro superficie aumenta. Quando la superficie della punta aumenta, la corrente elettrica si distribuisce su uno spazio più ampio, riducendo la densità di corrente.

Questo calo di densità finirà per causare saldature difettose se le impostazioni della macchina rimangono invariate. Per ovviare a questo problema, gli stabilimenti si affidano a rigorose procedure di ravvivatura delle punte (lavorazione meccanica del rame per riportarlo al suo profilo originale). Tuttavia, una frequente rettifica della punta comporta tempi di fermo macchina. Ecco perché la scelta del materiale e la geometria della punta influiscono direttamente sull'efficienza complessiva e sul prezzo finale del pezzo in produzioni ad alto volume.

Difetti comuni e controlli di qualità

Anche le migliori configurazioni dei macchinari possono presentare delle deviazioni, e le ispezioni visive raramente rivelano tutta la verità. Gli stabilimenti ricorrono a rigorosi test distruttivi per individuare questi difetti nascosti.

Saldature difettose

Una saldatura difettosa, spesso definita "saldatura a freddo", si verifica quando i pezzi metallici non si fondono correttamente. Si tratta di uno dei difetti più pericolosi, poiché spesso il pezzo appare perfettamente normale dall'esterno.

Le saldature fredde sono solitamente causate da una corrente insufficiente, da una pressione eccessiva dell'elettrodo (che riduce la resistenza a un livello troppo basso per generare calore) o dall'effetto di shunt. Poiché l'ispezione visiva non è in grado di individuare in modo affidabile una saldatura fredda, gli stabilimenti devono affidarsi a rigorosi controlli di processo e a prove distruttive periodiche per garantire la resistenza dei giunti.

Spruzzi

Gli spruzzi si verificano quando il metallo fuso fuoriesce dalla zona di saldatura durante il ciclo di riscaldamento. Possono verificarsi tra le due lamiere (spruzzi interni) o sulla superficie in cui l'elettrodo entra in contatto con il metallo (spruzzi superficiali).

Questo difetto è solitamente causato da una corrente troppo elevata, da una pressione dell'elettrodo troppo bassa o dal fatto che la saldatura sia stata eseguita troppo vicino al bordo del materiale. Oltre a indicare un processo di saldatura instabile, gli spruzzi lasciano delle sbavature taglienti sul pezzo. Ciò costringe quasi sempre lo stabilimento a eseguire una seconda operazione di levigatura manuale, con un conseguente aumento dei costi di manodopera.

Profonda rientranza

Gli elettrodi lasciano naturalmente una leggera depressione sulla superficie del metallo. Tuttavia, un'impronta è considerata un difetto se la sua profondità supera il 25% dello spessore della lamiera. Le impronte profonde riducono lo spessore della sezione trasversale del metallo di base, creando un punto debole soggetto a cedimenti da fatica.

Questo problema è solitamente causato dal surriscaldamento o da una manutenzione inadeguata delle punte degli elettrodi. Se un pezzo richiede una finitura estetica impeccabile su un lato (il "lato a vista"), lo stabilimento può ridurre le ammaccature utilizzando un elettrodo appuntito standard sul lato nascosto e un blocco di rame piatto più grande sul lato visibile per distribuire la pressione.

Prove distruttive: prove di pelatura e di scalpellatura

Poiché l'ispezione visiva non è sufficiente, gli stabilimenti ricorrono a prove distruttive per garantire la qualità. Durante un ciclo di produzione, alcuni pezzi campione vengono sottoposti a una prova di distacco, in cui le lamiere saldate vengono fisicamente strappate. Affinché la prova sia superata, il cordone di saldatura deve rimanere completamente intatto e strappare un foro nel metallo di base circostante.

Nel settore questa operazione è nota come "prepressione del pulsante di strappo". Se le lamiere si separano in modo netto lungo l'interfaccia piana, si tratta di una frattura interfacciale, ovvero una saldatura difettosa che comporta l'immediata interruzione della produzione.

Nel caso di assemblaggi di grandi dimensioni in cui la rimozione completa del rivestimento è impossibile o comporta uno spreco eccessivo, gli operatori ricorrono alla prova dello scalpello. Inserendo un cuneo tra le lamiere in prossimità della saldatura, possono verificare che il nucleo di fusione resista alle sollecitazioni senza dover distruggere completamente l'intero pezzo.

Scegliere la saldatura a punti o un altro metodo di giunzione

La saldatura a punti è estremamente efficiente, ma non sempre rappresenta la soluzione ideale. Valutare metodi alternativi consente di trovare il giusto equilibrio tra esigenze strutturali, obiettivi estetici e budget di progetto.

Rivettatura a freddo

Rivettatura a freddo è la soluzione standard quando il design di un componente non consente l'accesso su entrambi i lati richiesto dagli elettrodi per la saldatura a punti. È inoltre il metodo preferito per unire metalli dissimili, come nel caso del fissaggio di una staffa in alluminio a un telaio in acciaio, sebbene i progettisti debbano tenere conto della corrosione galvanica che si verifica nel tempo tra i materiali diversi.

Sebbene la rivettatura eviti deformazioni termiche e problemi metallurgici, comporta costi diversi. Ogni giunzione richiede un elemento di fissaggio fisico, che incide sul costo della distinta base (BOM) e sul peso complessivo dell'assieme. Inoltre, la rivettatura richiede spesso tolleranze di allineamento dei fori più strette tra le parti da accoppiare.

Saldatura a punti con laser

La saldatura a punto laser è un'alternativa moderna che richiede l'accesso solo da un lato del gruppo. Utilizza un raggio laser altamente concentrato per penetrare e fondere le lamiere sovrapposte. Il processo genera una zona termicamente alterata (HAZ) notevolmente ridotta, eliminando le forti deformazioni associate alla saldatura a resistenza tradizionale.

Sebbene offra un risultato estetico superiore ed eccella nella saldatura di materiali difficili come l'alluminio e il rame, la saldatura laser presenta limiti ben definiti. Richiede tolleranze di gioco quasi nulle tra le lamiere; se i pezzi non combaciano perfettamente in piano, il laser si limiterà a bruciare uno strato superficiale. Inoltre, il costo delle attrezzature per la saldatura laser è significativamente più elevato, il che di solito si traduce in una tariffa oraria della macchina più alta.

Conclusione

La saldatura a punti a resistenza rimane un pilastro fondamentale della lavorazione della lamiera. È incredibilmente veloce, elimina la necessità di materiali di consumo e risulta estremamente conveniente su larga scala. Tuttavia, per sfruttarne appieno i vantaggi sono necessarie una solida comprensione del comportamento dei materiali, il rigoroso rispetto delle linee guida DFM e controlli di qualità rigorosi in officina.

Quando si passa dalla fase di prototipo alla produzione in serie di un progetto di lavorazione della lamiera, è fondamentale poter contare su un partner che comprenda queste variabili. In TZR, il nostro team di ingegneri mette a disposizione in officina oltre 10 anni di esperienza nella lavorazione della lamiera.

Se state valutando il progetto di un componente per la saldatura a punti, oppure lo state confrontando con la rivettatura e la saldatura laser, contatta il nostro team per una valutazione oggettiva della DFM e per il supporto alla produzione in serie.

Domande frequenti

È possibile saldare a punti lamiere di diverso spessore?

Sì, è normale eseguire saldature a punti su spessori diversi. Tuttavia, una regola generale di produzione prevede che il rapporto tra gli spessori non superi 3:1. Se la differenza è troppo marcata, la lamiera più sottile potrebbe fondersi o bruciarsi completamente prima che quella più spessa raggiunga la temperatura di saldatura adeguata.

La saldatura a punti richiede l'uso di gas di protezione?

No. A differenza della saldatura MIG o TIG, la saldatura a punti per resistenza non richiede l'uso di gas di protezione come l'argon o l'anidride carbonica. Il processo si basa interamente sulla resistenza elettrica per generare calore interno, mentre la pressione meccanica esercitata dagli elettrodi impedisce all'ossigeno di penetrare nella zona di saldatura durante la fusione del metallo.

È possibile eseguire la saldatura a punti su metalli verniciati o anodizzati?

No. La saldatura a punti richiede che vi sia conduttività elettrica tra gli elettrodi e le lamiere. Vernici, rivestimenti in polvere e spessi strati anodizzati fungono da isolanti e impediscono il passaggio della corrente. Il metallo deve essere nudo; tuttavia, rivestimenti sottili altamente conduttivi come lo zinco (acciaio zincato) possono essere saldati modificando i parametri della macchina.
