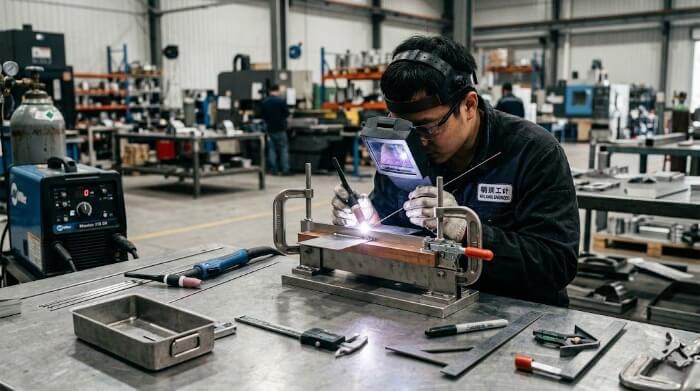

Saldatura di lamiere sottili: controllo del calore, distorsione e guida DFM

La saldatura di lamiere sottili è un esercizio di rigorosa gestione del calore. A differenza delle lamiere strutturali pesanti, che assorbono e dissipano naturalmente l'energia termica in eccesso, gli spessori sottili (in genere quelli inferiori a 3 mm o a 11) non hanno quasi alcuna massa termica che funga da cuscinetto.

Nella fabbricazione di lamiere sottili, l'apporto di calore determina l'intero risultato. Se si immette troppo amperaggio nel giunto, il materiale raggiunge il punto di fusione attraverso l'intera sezione trasversale, causando il distacco del bagno di saldatura. Al contrario, se si procede troppo velocemente per evitare la bruciatura, spesso si verifica il cold lap e la mancanza di fusione.

Perché il metallo sottile fallisce durante la saldatura？

Il margine di errore nella saldatura della lamiera è incredibilmente ridotto. Comprendere l'esatta sequenza degli eventi termici in officina è il primo passo per controllare il risultato e ridurre gli scarti.

Accumulo di calore

Quando l'arco scocca, la temperatura localizzata aumenta istantaneamente. Nelle piastre spesse, il materiale circostante agisce come un enorme dissipatore di calore, allontanando l'energia termica dalla zona di saldatura.

Nelle lamiere sottili, il calore non può andare da nessuna parte. L'energia termica satura rapidamente l'area circostante, facendo sì che il metallo di base perda rapidamente la sua integrità strutturale prima ancora che l'arco si muova.

Bruciatura

Il burn-through (o melt-through) si verifica quando l'accumulo di calore supera la capacità del materiale di trattenere la pozza fusa. L'arco fa letteralmente un buco nel giunto, rovinando il pezzo in una frazione di secondo.

Questa modalità di guasto è altamente prevedibile. Si verifica quasi sempre quando la velocità di traslazione è troppo bassa, il diametro del filo è troppo spesso (ad esempio, utilizzando un filo da 1,2 mm su un foglio da 1,0 mm) o la tensione è impostata su un valore troppo alto per il calibro specifico.

Sollecitazione residua

Il metallo si espande quando viene riscaldato e si contrae quando si raffredda. Quando un cordone di saldatura liquido si solidifica e si raffredda a temperatura ambiente, naturalmente si contrae.

Tuttavia, il metallo di base adiacente, più freddo, non si contrae alla stessa velocità. Questo differenziale di contrazione termica blocca nella struttura forze fisiche massicce, note come sollecitazioni residue.

Distorsione del pannello

Quando la tensione residua della saldatura di raffreddamento supera la resistenza allo snervamento della lamiera sottile, la struttura fisica cede. Ciò si manifesta con deformazioni, incurvamenti o "oil-canning" sull'intero pannello piatto.

Mentre un burn-through è un difetto localizzato che a volte può essere riparato, una distorsione grave rovina la precisione dimensionale dell'intero gruppo. Questo porta direttamente a fallimenti di montaggio nelle fasi di produzione successive e fa salire alle stelle i costi di scarto.

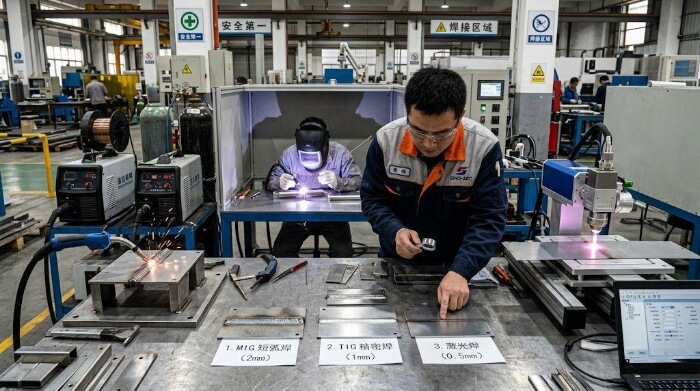

Scegliere il giusto processo di saldatura

La scelta del processo di saldatura corretto per il metallo sottile non riguarda solo la realizzazione della saldatura: si tratta di bilanciare l'apporto di calore, il volume di produzione e i requisiti estetici. Ciò che funziona perfettamente in un'officina di prototipazione personalizzata può fallire miseramente nella produzione di massa.

Cortocircuito MIG

La saldatura ad arco con gas metallico a corto circuito (GMAW) è lo standard di riferimento per l'acciaio al carbonio sottile. Invece di un arco continuo, il filo entra nella pozza, crea un cortocircuito, si fonde e poi si riaccende, spesso più di 100 volte al secondo.

Questo rapido ciclo di accensione e spegnimento mantiene l'apporto medio di calore relativamente basso. Ciò rende la MIG a corto circuito una scelta affidabile ed economicamente vantaggiosa per assemblaggi generici in acciaio fino a circa 0,8 mm (22 gauge).

MIG a impulsi

La MIG pulsata si basa su una tecnologia avanzata di inverter per alternare una corrente di picco elevata (per fondere il filo) e una bassa corrente di fondo (per mantenere l'arco senza aggiungere calore in eccesso). Il sistema preleva esattamente una goccia di filo fuso per ogni impulso.

Questo processo offre la stessa velocità di avanzamento del MIG standard, ma riduce drasticamente la zona termicamente alterata (ZTA) e praticamente elimina gli schizzi post-saldatura. È molto efficace per l'alluminio sottile e l'acciaio inossidabile, dove il controllo del calore è fondamentale.

Saldatura TIG

La saldatura a gas inerte di tungsteno (TIG) offre il massimo controllo sull'amperaggio e sulla deposizione del metallo d'apporto. Poiché la fonte di calore (l'arco di tungsteno) è separata dal filo d'apporto, gli operatori possono fondere il metallo di base con precisione chirurgica, diventando così il processo ideale per la realizzazione di giunzioni altamente estetiche e senza spruzzi in acciaio inossidabile per uso medico o alimentare.

Tuttavia, il TIG è intrinsecamente lento - spesso funziona a una frazione della velocità del MIG - e richiede un lavoro manuale altamente qualificato. Questo lo rende il processo più costoso per pezzo, solitamente riservato solo ad applicazioni estetiche o di tenuta critica.

Saldatura laser

Per la produzione di grandi volumi di lamiera, la saldatura laser ha superato in modo aggressivo i tradizionali processi ad arco. Il raggio laser fornisce una densità di energia estremamente elevata, consentendo velocità di spostamento rapide e una zona interessata dal calore microscopica.

Sia che venga eseguita tramite unità portatili o celle robotizzate automatizzate, la saldatura laser offre una penetrazione profonda con distorsione prossima allo zero e spesso elimina del tutto la necessità di una costosa rettifica post-saldatura. Sebbene il costo iniziale dell'attrezzatura sia elevato, il costo del pezzo e i tassi di rendimento sono ineguagliabili per le produzioni a basso spessore.

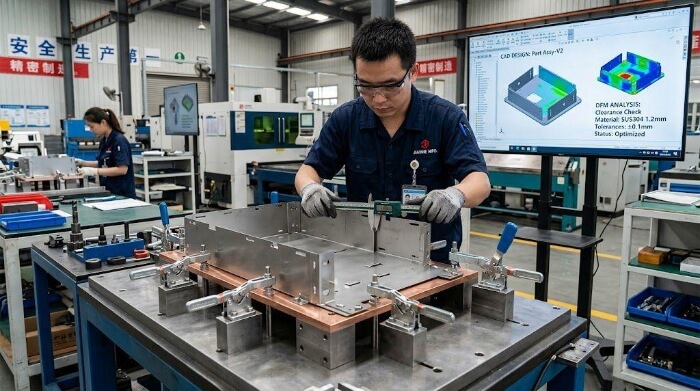

Controllo del montaggio e dell'installazione

In fabbricazione di lamiereLa qualità della saldatura è pari a quella della preparazione. Se si cerca di riparare un taglio o una piegatura della lamiera scadente con la torcia di saldatura, si ottiene quasi sempre uno scarto. Controllare il layout fisico prima di scoccare l'arco è la migliore difesa contro i danni da calore.

Montaggio a gap zero

Una lacuna in un giunto in lamiera sono essenzialmente due spigoli esposti e taglienti. Poiché gli spigoli hanno una massa termica pari a zero, si fondono istantaneamente quando l'arco li colpisce, garantendo una bruciatura.

La regola d'oro per il metallo sottile: Lo spazio non deve mai superare il diametro del filo di saldatura. Se si utilizza un filo da 0,8 mm, uno spazio di 1,0 mm è un fallimento garantito. Se si vede la luce attraverso il giunto, rimandare il pezzo alla pressa piegatrice.

Barre di supporto in rame

Uno dei modi più efficaci per gestire il calore è quello di introdurre un dissipatore temporaneo. Il fissaggio di una barra di rame o di alluminio direttamente dietro il giunto di saldatura crea una "trappola termica".

Poiché il rame ha una conducibilità termica eccezionalmente elevata e non si fonde con il bagno di saldatura dell'acciaio, ha una duplice funzione. Estrae rapidamente l'energia termica dall'acciaio e allo stesso tempo sostiene fisicamente la pozza fusa in modo che non possa cadere attraverso la parte posteriore del giunto.

Serraggio rigido

La distorsione si verifica quando il metallo riscaldato si muove. Il modo più semplice per evitarla è bloccare completamente l'assemblaggio.

Un'euristica standard per l'officina: Per le lamiere di spessore inferiore a 1,5 mm (16 gauge), posizionare un morsetto pesante ogni 3 o 4 pollici (75-100 mm) lungo il giunto. È necessario mantenere il pezzo rigidamente bloccato non solo durante la saldatura, ma anche fino a quando l'acciaio non si è completamente raffreddato a temperatura ambiente.

Pre-piegatura

Per gli assemblaggi di pannelli piatti in cui una certa distorsione è fisicamente inevitabile, i fabbricanti esperti utilizzano la pre-curvatura, nota anche come pre-setting camber.

Ciò comporta il serraggio intenzionale della lamiera con una curva inversa (in genere da 2 a 3 gradi nella direzione opposta). Quando il cordone di saldatura si raffredda e si restringe naturalmente, le massicce forze di contrazione riportano il metallo in uno stato perfettamente piatto e dimensionale.

Riduzione dell'apporto di calore durante la saldatura

Una volta che il pezzo è stato fissato, per ridurre l'apporto di calore non basta abbassare a caso i quadranti. È necessaria una regolazione coordinata delle dimensioni del filo, della tensione e della velocità di spostamento dell'operatore.

Diametro del filo

Non è possibile saldare efficacemente lamiere sottili con un filo spesso. Il filo standard da 1,2 mm (0,045″) richiede un amperaggio di base troppo elevato per fondere, il che significa che si rischia di fare un buco nel materiale di spessore sottile prima ancora che il filo si bagni.

Passare a un filo pieno da 0,6 mm (0,023″) o 0,8 mm (0,030″). Un filo di diametro inferiore richiede una corrente significativamente inferiore per raggiungere il suo punto di fusione, consentendo di depositare il metallo d'apporto mantenendo il pannello di base relativamente freddo.

Controllo della tensione

La tensione determina l'ampiezza del cono d'arco e la fluidità della pozza di saldatura. Una tensione più alta significa un arco più ampio e più caldo che diffonde rapidamente l'energia termica sul pannello.

Per i calibri sottili, diminuire la tensione finché l'arco non diventa estremamente teso. Si cerca un chiaro riscontro uditivo: il suono dell'arco dovrebbe passare da un "sibilo" affannoso a un crepitio rapido e croccante. Ciò indica che il trasferimento del cortocircuito sta funzionando al suo stato più freddo ed efficiente.

Velocità di viaggio

Quando si salda un metallo sottile, l'indugio è un nemico. L'istinto del principiante è quello di rallentare per assicurarsi che il giunto si fonda correttamente.

In realtà, il rallentamento garantisce una bruciatura. Con la lamiera, è necessario superare fisicamente la saturazione del calore. L'obiettivo è muovere la torcia abbastanza velocemente da fondere la radice, ma abbastanza rapidamente da lasciare l'area prima che il metallo circostante diventi rovente.

Saldatura dei punti

L'esecuzione di un cordone di saldatura continuo e ininterrotto su un metallo sottile agirà come una cerniera, facendo diventare il pannello deformato a causa dell'accumulo lineare di calore.

Utilizzate invece la saldatura a punti (o saltate la saldatura). Eseguire brevi saldature da 25 mm in vari punti del giunto. Utilizzare una sequenza casuale (ad esempio, saldare la posizione 1, poi 4, poi 2, poi 5). In questo modo si evita che l'energia termica si concentri in un'unica zona.

Saldatura di giunti sottili e spessi

La giunzione di una lamiera da 1 mm (calibro 20) a una staffa strutturale da 5 mm è un classico grattacapo da officina. I parametri caldi necessari per penetrare nella lamiera spessa vaporizzeranno la lamiera sottile, mentre le impostazioni fredde per la lamiera sottile risulteranno in un "cold lap" debole e rifiutato sulla lamiera spessa.

Polarizzazione dell'arco

La soluzione è un rigoroso controllo direzionale. Non puntare mai la torcia di saldatura direttamente alla radice o al centro del giunto.

Invece, orientare l'angolo dell'arco verso il materiale spesso. Seguire la regola dell'80/20: punta 80% del calore dell'arco direttamente sulla piastra da 5 mm, lasciando solo 20% a interagire passivamente con la fragile lamiera.

Bilancio termico

Puntando l'arco sulla piastra spessa, si sfrutta la sua maggiore massa come dissipatore di calore primario. Assorbe l'elevato amperaggio necessario per la penetrazione strutturale senza cedere.

Una volta creata una pozza di fluido sulla piastra spessa, l'operatore assume il controllo del trasferimento di calore. Per fondere il materiale più sottile si utilizza l'energia termica irradiata dalla pozza fusa stessa e non il calore grezzo e distruttivo dell'arco diretto.

Controllo della fusione dei bordi

Il momento critico è il modo in cui la pozza interagisce con il bordo sottile. È necessario lasciare che il metallo fuso "lavi" delicatamente la cucitura.

Utilizzare un movimento a "C" o a "E" stretto e continuo con la torcia. Mantenere il tempo di permanenza principale sulla lastra spessa, spostare rapidamente la pozzanghera verso la lastra sottile per una frazione di secondo in modo da catturare il bordo e ritirarla immediatamente. In questo modo si garantisce una fusione solida e si evita che il metallo sottile si bruci.

Sfide di saldatura specifiche per i materiali

Un parametro che crea un cordone impeccabile sull'acciaio dolce vaporizza istantaneamente l'alluminio o deforma l'acciaio inossidabile in modo irreparabile. La conoscenza delle proprietà termiche della vostra lega specifica è il prerequisito per il successo del metallo sottile.

Ritenzione di calore nell'acciaio dolce

L'acciaio dolce è il materiale più indulgente, ma è molto sensibile alla ritenzione di calore. Trattiene l'energia termica per molto tempo dopo lo spegnimento dell'arco.

Lo spunto visivo: Osservate il bagliore rosso spento del bagno di saldatura. Se si cerca di sovrapporre una saldatura a punti mentre il cratere precedente è ancora rosso, la saturazione termica combinata farà immediatamente un buco nel pannello. Lasciare sempre che l'area localizzata ritorni a uno stato freddo e scuro prima di scoccare nuovamente un arco vicino ad essa.

Rischio di distorsione nell'acciaio inossidabile

L'acciaio inossidabile è un incubo termico per la fabbricazione di lamiere sottili. Possiede una conducibilità termica drasticamente inferiore a quella dell'acciaio dolce, il che significa che il calore rimane intrappolato esattamente dove viene saldato. Peggio ancora, ha un tasso di espansione termica 50% superiore.

Questa combinazione garantisce una deformazione estrema e localizzata. La regola dell'officina: Quando si salda acciaio inossidabile sotto 1,5 mm (calibro 16), è necessario utilizzare barre di rame di raffreddamento fortemente serrate e limitare rigorosamente il tempo di arco. Se la zona termicamente alterata (ZTA) diventa grigia, zuccherina o nera, il giunto è stato surriscaldato e la resistenza alla corrosione del metallo è stata distrutta. È preferibile un colore paglierino o salmone chiaro.

Trasferimento di calore nell'alluminio

L'alluminio si comporta esattamente all'opposto dell'acciaio inossidabile. Ha un'enorme conducibilità termica, il che significa che l'intero pannello agisce come un gigantesco dissipatore di calore, allontanando rapidamente l'energia dalla torcia.

Il pericolo nascosto: L'alluminio non dà alcun avviso visivo prima di fondere: non diventa rosso. Per creare la pozzanghera è necessario un avvio a caldo e ad alto amperaggio, ma entro 3-5 secondi l'intera area circostante diventa satura di calore. La pozzanghera si allarga improvvisamente e il fondo si stacca completamente. È necessario accelerare in modo aggressivo la velocità di avanzamento man mano che ci si sposta lungo il giunto.

Contaminazione da zinco nell'acciaio zincato

La lamiera zincata è rivestita da uno strato di zinco per prevenire la ruggine. Tuttavia, lo zinco bolle e vaporizza a circa 900°C (1650°F), molto al di sotto del punto di fusione dell'acciaio sottostante.

Saldando direttamente su questo rivestimento, il vapore di zinco esplode violentemente attraverso il bagno di saldatura fuso, causando un'enorme porosità e un comportamento irregolare dell'arco.
Il requisito assoluto: Utilizzare una mola per smerigliare il rivestimento di zinco per almeno 12 mm da entrambi i lati del giunto prima della saldatura.

Finitura e correzione post-saldatura

Nella moderna produzione di lamiere, la finitura post-saldatura non è una questione di forza bruta, ma di precisione. Le tecniche di finitura aggressive possono infatti rovinare un pannello sottile perfettamente saldato introducendo un'ondata secondaria di calore e distorsione.

Macinazione a basso calore

L'uso di una mola dura su una sottile saldatura di lamiera è un errore critico. L'attrito genera un intenso calore localizzato che provoca una violenta deformazione del pannello. dopo la saldatura è già stata effettuata.

L'approccio moderno: Abbandonate le pietre dure. Utilizzate dischi lamellari in ceramica-allumina o dischi in fibra di resina. Lasciate che sia l'abrasivo affilato a tagliare, non la pressione delle mani.
Il test a mani nude: Se non è possibile appoggiare comodamente la mano nuda sul metallo subito dopo l'affilatura, significa che si sta spingendo troppo e si sta generando un attrito eccessivo.

Miscelazione di superfici cosmetiche

Per le custodie cosmetiche (come dispositivi medici o attrezzature per la ristorazione), la saldatura deve scomparire senza soluzione di continuità nel materiale di base.

Evitare la levigatura incrociata aggressiva. Utilizzate invece nastri abrasivi in tessuto non tessuto (come Scotch-Brite) o levigatrici orbitali a doppia azione (DA). L'obiettivo è quello di sfumare il metallo saldato nel pannello circostante utilizzando grane progressivamente più fini, in corrispondenza della direzione lineare della grana della finitura di fabbrica, in modo che il giunto diventi invisibile sotto la finitura finale. verniciatura a polvere o anodizzazione.

Correzione della distorsione

Anche in presenza di un fissaggio perfetto, possono verificarsi piccole "scottature" o deformazioni. Le officine moderne non battono il metallo in piano con martello e incudine.

Si ricorre invece alla termoretrazione controllata. Un operatore fa scorrere rapidamente una torcia TIG (senza filo d'apporto) sull'area stirata e piegata per creare un piccolo punto caldo localizzato. Immediatamente lo si spegne con un getto di aria compressa o con uno straccio bagnato. Il rapido raffreddamento costringe il metallo a contrarsi in modo aggressivo, tirando il pannello deformato in modo teso e piatto come una testa di tamburo.

DFM per parti in lamiera sottile

La saldatura più economica e perfettamente eseguita è quella che non si deve fare. La vera efficienza produttiva inizia nell'ambiente CAD. Progettando i pezzi in modo specifico per la realtà della fabbricazione della lamiera (DFM), gli ingegneri possono ridurre drasticamente i costi, eliminare la distorsione termica e garantire una qualità costante.

Piegare invece di saldare

Non specificare mai una giunzione d'angolo esterna saldata se il pezzo può essere formato su un Pressa piegatrice CNC.

Una pressa piegatrice può piegare una flangia a 90 gradi su una lamiera d'acciaio da 1,2 mm in circa 30 secondi al costo di pochi centesimi, con una precisione dimensionale perfetta e un apporto termico nullo. Un angolo saldato e rettificato esteticamente sullo stesso pezzo richiederà dieci minuti, introdurrà un forte stress termico e costerà esponenzialmente di più in termini di lavoro manuale.

Accessibilità congiunta

Le torce di saldatura hanno una massa fisica. Un errore ingegneristico comune è quello di progettare i cordoni di saldatura in profondità all'interno di canali stretti, a forma di U, o dietro a flange strette.

La regola di accesso: Lasciare sempre un cono di accesso libero di almeno 45 gradi intorno al percorso di saldatura previsto. Se l'operatore non riesce a inserire l'ugello del gas nel giunto, non può schermare correttamente il bagno di saldatura con il gas, garantendo un giunto debole, poroso e con forti spruzzi.

Posizione della saldatura

Il calore viaggia e, quando raggiunge un elemento di alta precisione, ne rovina la tolleranza. Se si posiziona una saldatura direttamente accanto a un foro lavorato o a una linea di piegatura di una pressa piegatrice, l'elemento in questione si sbilancerà o si sposterà dall'allineamento quando il metallo si raffredderà.

La regola empirica del 3X: Mantenere tutti i cordoni di saldatura a una distanza pari ad almeno tre volte lo spessore del materiale da fori, fessure o raggi di curvatura critici. In questo modo si ottiene una zona cuscinetto sufficiente ad assorbire la contrazione termica.

Irrigidimento delle costole

Piuttosto che combattere la distorsione termica dopo che si è verificata, progettate la struttura fisica per resistervi.

Durante il Taglio laser a sagoma piatta e punzonatura La fase di saldatura, invece, prevede l'incorporazione di fossette stampate, di ghiere sfalsate o di nervature di irrigidimento in rilievo che corrono parallelamente alle zone di saldatura previste. Queste caratteristiche formate aggiungono un'enorme rigidità strutturale alla lastra sottile, combattendo fisicamente contro le forze di ritiro della saldatura e agendo come un meccanismo anti-svergolamento incorporato.

Conclusione

La saldatura di lamiere sottili non è controllata solo dall'abilità. È controllata dal calore. Quando l'apporto di calore supera il limite del materiale, compaiono rapidamente difetti come la bruciatura e la distorsione.

I risultati più stabili derivano dalla combinazione di tre elementi: il giusto processo di saldatura, un adeguato controllo dei dispositivi e una corretta strategia di gestione del calore. Quando questi tre elementi sono allineati, la saldatura di lamiere sottili diventa ripetibile in produzione invece di affidarsi all'esperienza dell'operatore.
