Leitfaden für die Konstruktion von Stanzwerkzeugen aus Edelstahl: DFM, Werkzeugbau und Kostenkontrolle

Die Verarbeitung von rostfreiem Stahl erfordert eine grundlegende Änderung der Stanzstrategie im Vergleich zu Baustahl oder Aluminium. In der Werkstatt kämpfen die Ingenieure mit starker Rückfederung, schnellem Werkzeugverschleiß und der ständigen Gefahr von Abrieb.

Ein einziges Versäumnis beim Design for Manufacturability (DFM) zu Beginn der Konstruktionsphase kann Ihre Produktionskosten pro Teil leicht verdoppeln und die Werkzeuglebensdauer um 70% reduzieren. Der Erfolg hängt davon ab, dass Ihre Teilegeometrie mit einem robusten Werkzeugdesign und realistischen Volumenerwartungen übereinstimmt.

In der folgenden Aufschlüsselung werden die praktischen technischen Zwänge beim Stanzen von Edelstahlblechen erläutert. Wir konzentrieren uns auf Materialauswahl, Fehlervermeidung und Kostenkontrolle - vom Rapid Prototyping bis zur Hochgeschwindigkeits-Folgeverbundwerkzeugproduktion.

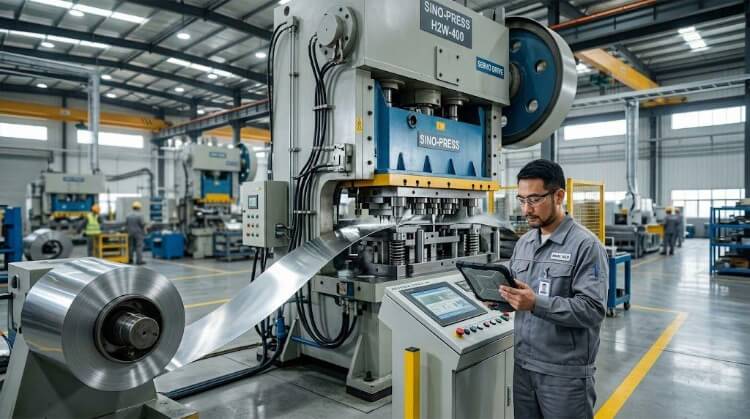

Stanzen von Edelstahl schafft weitere Herausforderungen bei der Umformung

Dieselben mechanischen Eigenschaften, die für eine hervorragende Korrosionsbeständigkeit sorgen, machen Edelstahl bekanntermaßen schwer umformbar. Sie müssen spezielle Anpassungen an der Presse vornehmen, um das aggressive Verhalten des Materials in den Griff zu bekommen.

Arbeitsverhärtung

Austenitische Sorten (wie die Serie 300) weisen eine hohe Kaltverfestigung auf. Wenn sich das Metall verformt beim Stempelnverändert sich sein Gefüge, wodurch sich seine physikalische Härte erhöht.

Folglich benötigen die nachfolgenden Umformstationen in einem Folgeverbundwerkzeug eine exponentiell höhere Tonnage. Wenn Ziehgeschwindigkeiten oder Niederhaltedrücke falsch berechnet werden, wird das Material vorzeitig kaltverfestigt. Dies führt eher zu starken Rissen und Brüchen als zu einem kontrollierten Materialfluss.

Rückfederung

Rostfreier Stahl weist eine wesentlich höhere Streckgrenze auf als normaler kaltgewalzter Stahl, was zu einer aggressiven Rückfederung nach der Umformung führt.

Wenn die Presse geöffnet wird, versucht das Metall, in seinen ursprünglichen flachen Zustand zurückzukehren. Werkzeugingenieure müssen eine präzise Überbiegung berechnen und konstruieren. Die Einhaltung einer strengen 90°-Toleranz erfordert zum Beispiel oft eine Bearbeitung des Stempels und der Matrize auf 93°, wodurch das Material gezwungen wird, sich genau auf das angegebene Maß zu entspannen.

Hämmern und Werkzeugverschleiß

Abrieb ist die häufigste und kostspieligste Fehlerart beim Stanzen von rostfreiem Stahl. Durch die hohe Reibung am Radius der Matrize wird die passive Oxidschicht des Materials abgetragen. Der freiliegende rostfreie Stahl verschweißt dann direkt mit dem Werkzeugstahl.

Sobald die Abnutzung einsetzt, steht die Produktion still. Sie verlieren wertvolle Zeit, indem Sie die Matrize alle paar tausend Schläge polieren, wodurch sich Liefertermine verzögern und die Wartungskosten für die Werkzeuge in die Höhe schnellen. Um dies zu verhindern, sind spezielle Hochdruck-Schmiermittel (EP) oder fortschrittliche PVD-Werkzeugbeschichtungen erforderlich.

Umformende Kraft

Aufgrund seiner hohen Zugfestigkeit und schnellen Kaltverfestigung erfordert nichtrostender Stahl eine hohe Presskraft.

Ein 2 mm dicker Bügel, der auf einer 100-Tonnen-Presse aus unlegiertem Stahl reibungslos läuft, erfordert für die gleiche Geometrie in rostfreiem Stahl leicht eine 200-Tonnen-Maschine. Diese höhere Tonnage erfordert eine größere Ausrüstung, was die Maschinenstundensätze für Ihr Produktionsangebot direkt in die Höhe treibt.

Materialauswahl entscheidet über Stabilität und Kosten

Die Festlegung der richtigen Legierung und des richtigen Härtegrads ist die Grundlage für Kostenkontrolle und Prozessstabilität. Eine Überspezifizierung treibt Ihr Rohstoffbudget in die Höhe, eine Unterspezifizierung lässt die Ausschussraten während der Umformung in die Höhe schnellen.

304 Edelstahl

304 ist nach wie vor der Industriestandard für austenitische Legierungen zum Stanzen. Sie bietet hervorragende Duktilität für allgemeine Bildung, Biegenund moderate Ziehvorgänge. Für die überwiegende Mehrheit der Industrie-, Geräte- und Konstruktionsgehäuse aus Blech stellt 304 das praktischste Gleichgewicht zwischen Formbarkeit, Korrosionsbeständigkeit und Materialkosten dar.

316L-Edelstahl

316L enthält zusätzliches Molybdän, das die Widerstandsfähigkeit gegen Chloride und chemische Angriffe drastisch erhöht - allerdings zu einem erheblichen Preisaufschlag.

Spezifizieren Sie 316L nur für Komponenten, die in rauen Umgebungen eingesetzt werden, wie z. B. Schiffsteile oder medizinische Geräte. Die Vorgabe von 316L für Standardkomponenten für den Innen- oder Außenbereich ist eine massive Verschwendung von Budget.

Rostfreier Stahl 430

430 ist eine nickelfreie, ferritische Legierung. Sie ist magnetisch und in der Regel billiger als die 300er-Serie, hat aber Einbußen bei der Verformbarkeit und Korrosionsbeständigkeit.

Es eignet sich für kostensensible, einfache Geometrien wie interne Fahrgestellhalterungen. Vermeiden Sie jedoch 430 für unlackierte, kosmetische Außenteile, da es im Laufe der Zeit anfällig für leichte Oberflächenoxidation und Fingerabdrücke ist.

Tiefziehfähigkeiten

Standard 304 reißt oft während der Tiefziehen von Gehäusen, Schalen oder zylindrischen Teilen. Für starkes Streckziehen müssen Sie Folgendes angeben Tiefziehqualität (DDQ) oder Extra-Tiefziehqualität (EDDQ).

Diese speziellen Sorten weisen ein kontrolliertes Korngefüge und eine geringere Streckgrenze auf. Dadurch kann das Metall gleichmäßig in den Formhohlraum fließen, ohne dass es zu einer übermäßigen Wandausdünnung oder einem Abreißen der Ecken kommt. Oft ist die Optimierung der Ziehsicken in Verbindung mit DDQ-Material die einzige Möglichkeit, einen Tiefziehproduktionslauf zu stabilisieren.

Kurzreferenz zur Materialauswahl:

• 304: Der vielseitige Standard. Bestens geeignet für 80% Standard-Stanz- und Umformanwendungen.
• 316L: Der Problemlöser. Spezifizieren Sie NUR für schwere chemische, marine oder medizinische Umgebungen.
• 430: Die preiswerte Option. Realisierbar für kostensensitive, interne oder magnetische Anforderungen in trockenen Umgebungen.
• DDQ/EDDQ: Die Strömungsspezialisten. Obligatorisch für tiefe Gehäuse und komplexe Streckziehvorgänge, um ein Reißen zu verhindern.

Merkmale der Teilekonstruktion, die zu Problemen beim Stanzen führen

Die Teilegeometrie entscheidet darüber, ob ein Bauteil aus rostfreiem Stahl effizient gestanzt werden kann oder ob es zu einem Engpass in der Produktion wird. Komplexe Merkmale, die die physikalischen Grenzen des Materials ignorieren, erzwingen schwerwiegende Kompromisse in der Fertigung, was zu erhöhten Ausschussraten und einer Vervielfachung der Investitionen in Werkzeuge führt.

Scharfe Ecken

Scharfe Innenecken wirken bei der Umformung als massive Spannungskonzentratoren. Aufgrund der aggressiven Kaltverfestigung austenitischer nichtrostender Stahlsorten brechen diese hochbelasteten Bereiche unter der Presskraft als erste.

Konstruieren Sie immer einen großzügigen inneren Eckenradius in das CAD-Modell. Wir empfehlen einen Mindestradius von das 0,5-fache der Materialstärke (0,5T) zur Verringerung des lokalen Werkzeugverschleißes und zur Vermeidung von Kantenausrissen.

Kleine Löcher

Das Stanzen von Löchern in rostfreiem Stahl erfordert eine erhebliche Scherkraft. Wenn der Lochdurchmesser im Verhältnis zur Materialstärke zu klein ist, übersteigt die Druckbelastung des Werkzeugs seine strukturelle Grenze, und der Stempel bricht ab, bevor das Edelstahlblech abschert.

Die Standardregel in der Werkstatt lautet, dass der Lochdurchmesser größer sein muss als die Materialstärke. Bei nichtrostendem Stahl muss der Mindestdurchmesser bei 1,2T oder größer verhindert einen katastrophalen Stempelbruch und die damit verbundene Ausfallzeit, die zum Ziehen der Matrize erforderlich ist.

Schmale Flansche

Ein Flansch muss genügend Fläche bieten, damit das Werkzeugpolster das Material während des Biegezyklus sicher einklemmen kann. Ist ein Flansch zu schmal, verrutscht der Rohling unter dem Druck und verursacht eine starke Maßverformung des gesamten Teils.

Um eine stabile Umformung zu gewährleisten, ist eine Mindestflanschbreite von mindestens das Vierfache der Materialstärke (4T)plus den Biegeradius.

Deep Draw Ratios

Das Einpressen von rostfreiem Stahl in einen tiefen Hohlraum dehnt das Material bis an den Rand seiner Dehnungsgrenzen. Ein Überschreiten des sicheren Ziehverhältnisses führt zu einer starken Wandausdünnung und schließlich zum Bruch am Stempelradius.

Wenn Ihre Bauteiltiefe diese Grenze überschreitet, erfordert das Verfahren mehrere aufeinanderfolgende Ziehstationen. Jede zusätzliche Station, die in ein Folgeverbundwerkzeug integriert wird, erhöht die Gesamtinvestition in das Werkzeug um mehrere tausend Euro.

DFM-Regeln für das Stanzen von Edelstahl reduzieren Ausschuss und Werkzeugwechsel

Die Anwendung strenger DFM-Regeln (Design for Manufacturability) während der Entwicklungsphase verhindert spätere teure Werkzeugänderungen. Die Anpassung eines CAD-Modells kostet nichts, während das Ziehen und Ändern einer Matrize aus gehärtetem Werkzeugstahl Tausende von Dollar kostet und die Produktion zum Stillstand bringt.

Biegeradius

Enge Biegungen dehnen die äußeren Fasern des Blechs aggressiv. Bei hochfestem nichtrostendem Stahl übersteigt diese Dehnung schnell die Streckgrenze des Materials, was zu Mikrorissen entlang der äußeren Biegelinie führt.

Geben Sie einen Mindestbiegeradius von 1T bis 1,5T für Standard-Legierungen der Serie 300. Wenn die Anwendung härtere Temperaturen erfordert, muss der Biegeradius proportional erhöht werden, um ein Brechen zu verhindern.

Platzierung der Löcher

Wenn die Bohrungen zu nahe an einer Biegelinie angebracht werden, ist eine geometrische Verformung garantiert. Wenn sich das Metall dehnt, um den Radius zu formen, zieht es das benachbarte Loch aus seiner Kreistoleranz heraus.

Halten Sie den Rand eines gestanzten Lochs mindestens 1,5T bis 2,5T vom Beginn des Biegeradius entfernt. Wenn die funktionalen Anforderungen vorschreiben, dass das Loch näher liegt, kann es nicht in den flachen Zuschnitt gestanzt werden; es muss als sekundäres Element hinzugefügt werden. Stanzen oder Laserbetrieb nachdem die Biegung geformt wurde, was die Zykluszeit erhöht.

Richtung des Korns

Bleche aus nichtrostendem Stahl weisen eine ausgeprägte Kornstruktur auf, die durch den Kaltwalzprozess im Walzwerk entsteht. Ein Biegen parallel zu dieser Körnung schwächt die strukturelle Integrität des Teils erheblich und führt häufig zu Rissen.

Ein Teiledesign mag das erste Prototyping auf einer CNC-Abkantpresse überstehen, aber es wird in einem Hochgeschwindigkeits-Folgeverbundwerkzeug komplett versagen, wenn die Faserrichtung im Rohlingslayout nicht ausgerichtet ist. Richten Sie das flache Muster immer so aus, dass die Biegungen senkrecht zur Materialfaser verlaufen.

Erleichterte Kürzungen

Der Versuch, einen Flansch zu falten, der bündig an einer nicht gebogenen Kante anliegt, führt dazu, dass das Material an der Ecke reißt. Dieses unkontrollierte Reißen beschädigt das Teil und beschleunigt den Verschleiß des Werkzeugs.

Durch das Anbringen von Entlastungsschnitten an der Biegung werden die Biegekräfte isoliert und ein Ausreißen verhindert. Die Breite eines Entlastungsschnitts sollte sein mindestens so groß wie die Materialstärke (1T)und seine Tiefe muss etwas über den inneren Biegeradius hinausgehen.

Toleranzkontrolle

Die Festlegung unnötig enger Toleranzen erhöht sowohl die Komplexität der Werkzeuge als auch die Kosten für die Qualitätskontrolle. Das Folgeverbundstanzen ist zwar in hohem Maße wiederholbar, doch wenn man von gestanzten Blechen eine Präzision wie bei der CNC-Bearbeitung erwartet, liegt ein falsches Verständnis des Prozesses vor.

Standardmäßige, kostengünstige Stanztoleranzen für nichtrostenden Stahl liegen im Allgemeinen zwischen ±0,1 mm und ±0,25 mm. Die Einhaltung engerer Toleranzen erfordert in der Regel die Integration kostspieliger sekundärer Schabearbeiten oder Präzisionsprägestationen in die Form.

Häufige Fehler bei Stanzteilen aus Edelstahl

Selbst bei einer optimierten Geometrie führen die Variablen in der Fertigung zu Fehlern. Die schnelle Identifizierung und Korrektur dieser Probleme ist entscheidend für die Aufrechterhaltung der Prozessstabilität und die Kontrolle der stündlichen Produktionskosten.

Knacken

Rissbildung ist ein örtlich begrenztes Materialversagen, das normalerweise bei engen Biegeradien oder beim aggressiven Tiefziehen auftritt. Es ist das direkte Ergebnis einer Überschreitung der Dehnungsgrenzen der Legierung oder einer starken Kaltverfestigung, bevor die Formgebung abgeschlossen ist.

Auflösung: Vergrößern Sie den Biegeradius, ändern Sie die Kornorientierung des Rohlings oder stellen Sie das Rohmaterial auf eine Tiefziehqualität (DDQ) um, um den Materialfluss zu verbessern.

Faltenbildung

Faltenbildung ist ein Druckversagen, das typischerweise an den Flanschen tiefgezogener Teile auftritt. Sie tritt auf, wenn der Haltedruck der Platine unzureichend ist, so dass sich das Metall wölbt und bündelt, anstatt gleichmäßig in den Formhohlraum zu fließen.

Auflösung: Stellen Sie die Druckkissen ein, um die Haltekraft zu erhöhen, oder ändern Sie das Matrizenspiel, um die Materialflussdynamik besser zu kontrollieren.

Grate

Grate sind ein unvermeidliches Nebenprodukt eines jeden Scher- oder Stanzvorgangs. Eine übermäßige Grathöhe deutet jedoch auf eine Verschlechterung des Werkzeugs oder eine unsachgemäße Einstellung hin.

Auflösung: Wir kontrollieren die Grathöhe, indem wir strenge Stempelabstände einhalten - bei rostfreiem Stahl in der Regel zwischen 5% und 8% der Materialdicke. Dies muss mit einem strengen Wartungsplan einhergehen, bei dem die Stempel alle 50.000 Schläge herausgezogen und geschärft werden, bevor es zu einer Verschlechterung der Kanten kommt.

Oberflächenkratzer

Kosmetische Oberflächenbeschädigungen an der Stanzlinie werden in der Regel durch Fressen oder schlechte Materialbehandlung verursacht. Dies ist ein kritischer Fehler bei externen Komponenten wie medizinischen Gehäusen oder Gerätetafeln.

Auflösung: Verhindern Sie Fressen, indem Sie fortschrittliche PVD-Beschichtungen (wie TiCN oder AlTiN) auf den Werkzeugstahl auftragen und hochwertige, speziell für rostfreie Legierungen formulierte Hochdruck-Schmiermittel (EP) zum Stanzen verwenden.

Verzerrung

Verzug tritt auf, wenn die starken Eigenspannungen, die im rostfreien Stahl eingeschlossen sind, beim Verlassen der Presse freigesetzt werden. Das Teil verdreht sich nach der Umformung physisch aus seiner Maßtoleranz.

Auflösung: Die Korrektur von Verformungen erfordert häufig das Einbringen von Prägestationen in das Folgeverbundwerkzeug, um das Teil zu prägen und die endgültige Geometrie einzustellen". In extremen Fällen können die Bauteile nach dem Stanzen ein zweites Spannungsarmglühen erfordern.

Werkzeugkonstruktion in der Edelstahl-Stanztechnik steuert die Produktionseffizienz

Die Werkzeugarchitektur legt die absoluten Grenzen von Geschwindigkeit, Qualität und Zuverlässigkeit für den gesamten Stanzvorgang fest. Wenn ein Werkzeug nicht speziell für die rauen, abrasiven Bedingungen von rostfreiem Stahl ausgelegt ist, wird die Produktion durch ständige Unterbrechungen Geld verlieren.

Progressive Stümpfe

Folgeverbundwerkzeuge führen ein kontinuierliches Band aus rostfreiem Stahl mit einem einzigen Pressenhub durch mehrere Umformstationen. Entwickelt für maximale Geschwindigkeit und Volumen, eliminiert diese automatisierte Einrichtung das manuelle Teilehandling und reduziert die Zykluszeiten auf Sekunden.

Die anfänglichen Investitionen in die Konstruktion und Bearbeitung dieser komplexen Werkzeuge sind jedoch beträchtlich und bedürfen einer strengen Rechtfertigung auf der Grundlage des Auftragsvolumens.

Werkzeuge für die Bühne

Bei mittleren Produktionsläufen wird die Umformsequenz mit Hilfe von Stufenwerkzeugen in einzelne Stationen unterteilt. Die Bediener transportieren die gestanzten Rohlinge manuell zwischen den einzelnen Stanz-, Biege- oder Ziehvorgängen.

Dieser Ansatz reduziert die Investitionskosten im Vergleich zu Folgeverbundwerkzeugen drastisch. Der Nachteil ist eine deutlich längere Zykluszeit und ein höherer Arbeitsaufwand pro Teil, der auf Ihr Angebot angewendet wird.

Auswahl des Werkzeugstahls

Standard-D2-Werkzeugstahl verschlechtert sich beim Schneiden oder Umformen von zähen rostfreien Legierungen oft schnell. Die starken Stöße und die Reibung führen dazu, dass herkömmliche Stähle Mikrospäne bilden oder ihr Schnittspiel vorzeitig verlieren.

Für stark beanspruchte Stempel- und Matrizenteile müssen die Ingenieure pulvermetallurgische Schnellstähle verwenden, wie z. B. CPM 10V. Diese fortschrittlichen Legierungen sind widerstandsfähig gegen Abplatzungen und halten kritische Maßtoleranzen unter extremer Pressentonnage deutlich länger ein.

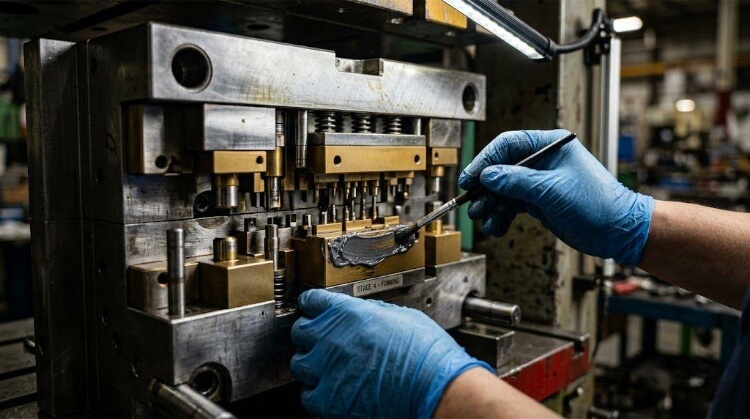

PVD-Beschichtungen

Wenn blanker Werkzeugstahl auf rostfreies Blech trifft, ist Fressen garantiert. Das Aufbringen von PVD- (Physical Vapor Deposition) oder TD-Beschichtungen (Thermal Diffusive), wie z. B. TiCN, ist zwingend erforderlich, um die Werkzeugoberfläche zu isolieren und den Reibungskoeffizienten zu verringern.

Während eine blanke D2-Matrize vielleicht schon nach 10.000 Schlägen zum Polieren zerlegt werden muss, kann ein TiCN-beschichteter CPM 10V-Stempel die Wartungsintervalle auf über 100.000 Schläge verlängern und so die Maschinenbetriebszeit drastisch erhöhen.

EP-Schmierung

Standard-Stanzöle verdampfen einfach unter der lokalen Hitze und der starken Reibung, die durch rostfreien Stahl erzeugt wird. Sobald die Schmierstoff-Grenzschicht versagt, beschleunigt sich der Werkzeugverschleiß exponentiell.

Extremdruck-Schmierstoffe (EP-Schmierstoffe), die mit aktiven Schwefel- oder Chloradditiven formuliert sind, sind absolut entscheidend. Diese Verbindungen reagieren unter Hitzeeinwirkung und bilden eine chemische Opfersperre, die ein direktes Kaltschweißen von Metall auf Metall während aggressiver Streckzieh- und Tiefziehzyklen verhindert.

In-Die-Sensoren

Ein zerbrochener Stempel oder ein herausgezogener Rohling kann ein Folgeverbundwerkzeug innerhalb von Millisekunden zerstören. Sich auf die Beobachtung durch den Bediener zu verlassen, ist für Hochgeschwindigkeits-Stanzlinien völlig unzureichend.

Durch die Integration von akustischen und Drucksensoren im Werkzeug kann die Pressenlogik die Mikrotonnage jedes einzelnen Hubes überwachen. Wenn ein Sensor eine Fehlzustellung oder einen Materialbruch feststellt, löst die Steuerung einen sofortigen Notstopp aus, bevor es zu katastrophalen Werkzeugschäden kommt.

Volumenprognosen diktieren die Fertigungsstrategie

Die Beschaffungsstrategie muss sich streng am prognostizierten Produktionsvolumen orientieren. Die Anpassung des Herstellungsverfahrens an den Produktlebenszyklus ist die einzige zuverlässige Möglichkeit, die tatsächlichen amortisierten Kosten pro Teil zu kontrollieren.

Kleinserienproduktion

Bei ersten Nullserien von 50 bis 500 Teilen ist die Genehmigung von Hartprägewerkzeugen eine Fehlallokation von Kapital. Die Amortisation des Werkzeugs würde den Stückpreis künstlich über akzeptable Grenzen hinaus aufblähen.

Stattdessen verfolgen wir einen hybriden Fertigungsansatz: Paarung von CNC-Laserschneiden für flache Musterentwicklung mit Präzision Abkantpressen um funktionale Prototypen ohne Investitionen in feste Werkzeuge zu liefern.

Progressive Die Economics

Sobald das Auftragsvolumen 10.000 bis 20.000 Stück übersteigt, verschiebt sich die Wirtschaftlichkeit stark zugunsten des Folgeverbundstanzens. Die automatische Bandzuführung verkürzt die Zykluszeiten auf Bruchteile einer Sekunde pro Teil.

Unser Entwicklungsteam ermittelt routinemäßig den exakten Break-even-Punkt zwischen Stufenwerkzeugen und Folgeverbundwerkzeugen und stellt so sicher, dass Ihre Kapitalinvestition genau auf Ihre langfristige Nachfragekurve abgestimmt ist.

Investitionen in Werkzeuge

Die Beschaffungsteams müssen die Investitionsrentabilität (ROI) von Werkzeugen anhand realistischer langfristiger Prognosen überprüfen. Eine Investition von $30.000 bis $50.000 für ein Folgeverbundwerkzeug amortisiert sich schnell bei einer jährlichen Produktionsrate von 500.000 Stück.

Wenn hingegen ein Produkt in einen unerprobten Markt mit schwankender Nachfrage eintritt, mindert die Markteinführung mit Hilfe von Stufenwerkzeugen das finanzielle Risiko, bis sich das Auftragsvolumen stabilisiert.

Ausschußquote

Edelstahllegierungen sind mit einem hohen Rohstoffpreis verbunden; daher wirkt sich die Entstehung von Ausschuss direkt auf die Gewinnspanne aus. Folgeverbundwerkzeuge produzieren von Natur aus höhere Ausschussraten, da ein Trägerband erforderlich ist, das den Rohling durch die Stationen befördert.

Wenn man jedoch das Bandlayout so gestaltet, dass die Materialausnutzung sogar um 2% bis 3% verbessert werden kann, ergeben sich über die Lebensdauer eines Großserienprogramms massive Kostensenkungen.

Schlussfolgerung

Das Stanzen von rostfreiem Stahl ist eine hochgradig kontrollierte Disziplin der Systemtechnik und kein brachialer Pressvorgang. Die langfristige Produktionsstabilität hängt vollständig von der strikten Abstimmung der Teilegeometrie, der Materialqualität und der modernen Werkzeugarchitektur ab.

Die Durchführung von DFM-Anpassungen (Design for Manufacturability) in der frühen Prototypenphase ist der wirksamste Hebel zur dauerhaften Senkung der Herstellungskosten. Das Einfrieren eines fehlerhaften Designs zwingt die Werkzeugmacher dazu, übermäßig komplexe und wartungsintensive Werkzeuge zu bauen, nur um die schlechte Geometrie in der Fertigung zu bekämpfen.
