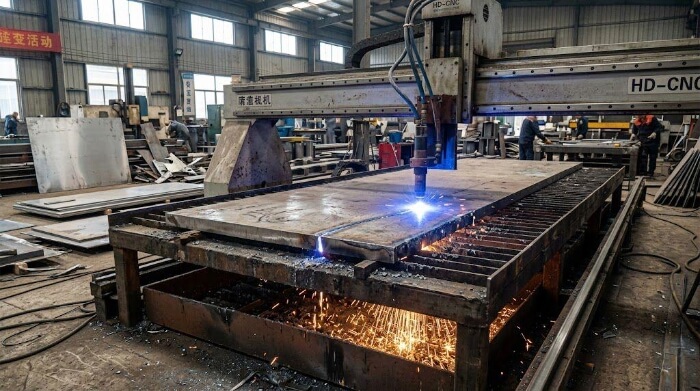

El corte por plasma funde el acero inoxidable mediante un chorro de gas ionizado eléctricamente a alta velocidad. Para evitar la oxidación de los bordes y minimizar la escoria, los fabricantes industriales utilizan gases de protección como nitrógeno o H35 (argón/hidrógeno) en lugar de aire comprimido. Procesa rápidamente chapas medianas y pesadas, aunque es esencial un control preciso de la velocidad para minimizar la zona afectada por el calor (HAZ).
Este artículo se centra en las principales decisiones de ingeniería que subyacen al corte por plasma de acero inoxidable, incluida la selección de gases, la estabilidad del proceso, las tolerancias, el comportamiento de los materiales y la estructura de costes totales. El objetivo es relacionar las condiciones de corte con los resultados reales de fabricación.
El ámbito operativo del corte por plasma de acero inoxidable
El corte por plasma no es un sustituto universal del procesado por láser. Requiere una alineación precisa del grosor de la chapa, el volumen de producción y la tolerancia de los bordes para ser económicamente viable.
Optimización del grosor medio
Para los aceros inoxidables austeníticos, el plasma de alta definición es más eficaz en la gama de espesores de 6 mm a 50 mm (1/4″ a 2″). Por debajo de 6 mm, predomina el procesado por láser de fibra debido a su mayor precisión y a la calidad de los bordes sin escoria. Por encima de 50 mm, se requieren sistemas especializados de plasma o chorro de agua de alta resistencia para gestionar las cargas térmicas extremas y la evacuación del material.
Fabricación estructural y pesada
Al fabricar bridaso refuerzos estructurales. soportes pesadosLa microprecisión dimensional es a menudo secundaria con respecto a la resistencia mecánica y la preparación de la soldadura. El plasma proporciona la precisión necesaria para estas aplicaciones sin incurrir en los desorbitados costes operativos por hora de un sistema láser de varios kilovatios.
Procesamiento por lotes y rendimiento
Los modernos sistemas de plasma mecanizado destacan en series de volumen medio-alto. Las velocidades de desplazamiento lineal superan las del corte por chorro de agua abrasivo, lo que permite que las planchas muy anidadas salgan rápidamente de la bancada de corte para cumplir los estrictos plazos de producción en serie.
El umbral de coste de láser a plasma
A medida que el grosor de la chapa inoxidable supera los 15 mm, el coste operativo de corte por láser de fibra escala de forma no lineal. Perforar y seccionar acero inoxidable de las series 304 o 316 de 20 mm con un láser requiere un oscilador de más de 15 kW y un gas auxiliar de nitrógeno a alta presión, lo que hace que los índices de funcionamiento por hora superen con creces los umbrales competitivos para componentes estructurales estándar.
Heurística de producción: Si un componente inoxidable de 20 mm dicta una tolerancia de ±0,2 mm, es inevitable absorber el elevado coste operativo del láser. Sin embargo, si la tolerancia funcional es de ±1,0 mm y la pieza va a someterse a soldadura posterior, el plasma de alta definición procesa la misma chapa anidada a un coste por pieza sustancialmente inferior.
Desafíos metalúrgicos en el corte por plasma de acero inoxidable
El corte de acero al carbono con plasma se ve muy favorecido por una reacción de oxidación exotérmica. El acero inoxidable, sin embargo, presenta distintos obstáculos metalúrgicos y fluidodinámicos. El objetivo pasa de simplemente fundir el material a gestionar estrictamente el baño de fusión y las capas límite superficiales.
La barrera del óxido de cromo
El alto contenido de cromo que proporciona al acero inoxidable su resistencia a la corrosión forma una capa de óxido dura y protectora. Esta capa es muy resistente a los mecanismos de oxidación utilizados en el proceso tradicional de oxicorte.
Para atravesar esta barrera, el arco de plasma debe generar una densidad térmica extrema -a menudo superior a 20.000 °C- para fundir físicamente la aleación, dependiendo totalmente de los gases de asistencia de alta velocidad para evacuar el material fundido.
Conductividad térmica y retención del calor
Los grados austeníticos (como el 304 y el 316) presentan una conductividad térmica deficiente y transfieren el calor a una velocidad aproximadamente 30% superior a la del acero dulce.
En consecuencia, el calor no se disipa eficazmente a través de la chapa, sino que se concentra directamente en la cara cortada. Esta retención de calor localizada eleva significativamente el riesgo de distorsión térmica y alabeo, sobre todo al procesar nidos de alta densidad o calibres más finos.
Viscosidad del baño de fusión y acumulación de escoria
El acero inoxidable fundido es muy viscoso. A diferencia de la escoria fluida y fácil de expulsar que se genera al cortar acero al carbono, el baño de acero inoxidable fundido se adhiere agresivamente al borde inferior de la cuchilla.
Comportamiento específico de la aleación: La viscosidad varía en función de la composición de la aleación. Por ejemplo, el contenido de molibdeno del acero inoxidable 316 aumenta la viscosidad de su estado fundido en comparación con el 304. Con parámetros de corte idénticos, el 316 presentará una escoria de fondo mucho más pesada. Establecer una ventana de corte sin escoria requiere una calibración precisa de la velocidad de avance y una gran capacidad de respuesta. Control de altura de la antorcha (THC).
Gestión de la zona afectada por el calor (ZAC)
La combinación de calor intenso y localizado y baja conductividad térmica produce una ZAT pronunciada a lo largo del perímetro cortado. Esto altera la microestructura local, dando lugar con frecuencia a una capa endurecida y refundida.
Si la selección del gas no se realiza correctamente -por ejemplo, utilizando aire comprimido en lugar de mezclas de gas optimizadas-, el filo sufrirá una fragilización por nitrógeno. Esta cara endurecida acelerará drásticamente el desgaste de la herramienta, provocará vibraciones y causará el fallo prematuro de la plaquita durante las operaciones de mecanizado secundarias posteriores, como el fresado CNC, el taladrado o el roscado.
Selección de gas: Control de la metalurgia del canto
En el corte por plasma de alta definición, los gases de asistencia y de protección no son meros consumibles, sino que conforman activamente la química del filo. La mezcla de gases seleccionada determina el estado de oxidación, la metalurgia de la superficie y si un componente cortado pasa directamente a la zona de soldadura o requiere un amolado mecánico intensivo.
Plasma de aire
El aire comprimido es la fuente de energía más barata, pero conlleva graves problemas de funcionamiento. Compuesto por aproximadamente 80% de nitrógeno y 20% de oxígeno, el aire reacciona violentamente con el acero inoxidable formando una costra de óxido pesada y porosa.
Fundamentalmente, esta cascarilla de óxido actúa como barrera física durante el decapado y la pasivación posteriores. Intentar pasivar químicamente un borde cortado al aire alarga mucho los tiempos de procesamiento y agota los ácidos de decapado, lo que aumenta los costes químicos ocultos. Además, Soldadura TIG o MIG directamente sobre esta cara nitrurada y oxidada garantiza una porosidad severa de la soldadura.
Regla de producción: Restrinja el plasma aire a componentes estructurales no críticos en los que la estética sea irrelevante, o en los que el rectificado agresivo de bordes ya esté incluido en la hoja de ruta.
Corte con nitrógeno
El nitrógeno puro elimina la contaminación por oxígeno y reduce en gran medida la costra de óxido oscuro. Funciona eficazmente en acero inoxidable de calibre fino (menos de 6 mm). Sin embargo, el nitrógeno sigue induciendo la nitruración del borde, dejando un acabado gris oscuro. En el caso de soldaduras sometidas a grandes esfuerzos, este borde endurecido suele requerir un ligero esmerilado mecánico para garantizar la pureza absoluta del baño de soldadura.
F5 Mezcla de gases
F5 es una mezcla especializada de nitrógeno 95% e hidrógeno 5%. El hidrógeno actúa como un potente agente reductor, consumiendo el oxígeno residual en el corte.
Es la norma del sector para placas medianas (hasta 10 mm). Proporciona un borde brillante, plateado y listo para soldar. Aunque el coste de los consumibles es superior al del nitrógeno puro, el F5 compensa habitualmente su propio gasto al eliminar la mano de obra de acabado secundaria.
Argón-Hidrógeno (H35)
Compuesto por Argón 65% e Hidrógeno 35%, el H35 es obligatorio para chapas gruesas de acero inoxidable (a partir de 12 mm). El argón proporciona la densidad crítica del arco, mientras que el alto contenido de hidrógeno genera la energía térmica extrema necesaria para seccionar secciones transversales gruesas.
H35 produce un borde sin escoria con un ligero tono dorado. La compensación económica: H35 tiene el coste de gas por hora más elevado. Sin embargo, al procesar chapa de 25 mm, el hecho de prescindir del trabajo manual necesario para rectificar un borde grueso oxidado hace que la inversión en gas sea muy rentable.

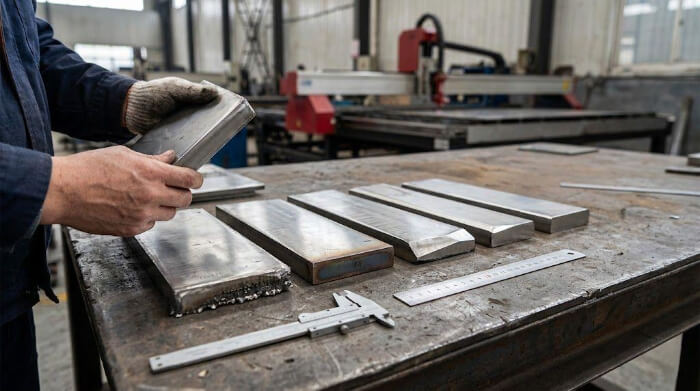

Diagnóstico de la calidad de los cantos y de las variables de proceso
Cuando disminuye la calidad de los cantos, los operarios suelen culpar al pórtico. Sin embargo, los cortes deficientes suelen deberse a una dinámica de fluidos inestable y a la desviación de los parámetros, más que a limitaciones mecánicas.
Acumulación de escoria
La alta viscosidad del acero inoxidable fundido dificulta la identificación de la "ventana libre de escoria" óptima. La escoria de baja velocidad se manifiesta en forma de depósitos duros y globulares en el borde inferior que requieren un fuerte rectificado. La escoria de alta velocidad forma un labio delgado que se astilla fácilmente. Si la escoria gruesa se funde en la parte inferior de la chapa, la velocidad de avance es demasiado lenta o la tensión del arco (altura de la antorcha) está ajustada a un valor demasiado alto.
Oxidación imprevista
Si los componentes cortados con F5 o Nitrógeno muestran una oxidación oscura, se está produciendo una contaminación atmosférica. En lugar de ajustar los parámetros del CNC, inspeccione la infraestructura de suministro de gas. Busque microfugas, verifique los caudales dinámicos en los reguladores y asegúrese de que la presión del gas de protección es suficiente para evacuar el aire ambiente de la zona del arco.
Dinámica del bisel de corte
El arco de plasma se asemeja a una lágrima, y la dinámica de los remolinos de gas hace que un lado de la cuchilla corte más recto que el otro. Asegúrese de que su software CAM programe los perímetros exteriores en el sentido de las agujas del reloj y las características interiores en sentido contrario. Incluso con los parámetros perfectamente ajustados, es de esperar que se produzca un Bisel de 1° a 3.
Piercing Blowback
La perforación de acero inoxidable grueso genera un violento retroceso fundido. Si la distancia de separación es incorrecta, la salpicadura se fusionará con la tapa de protección, arruinando instantáneamente los consumibles. Los controladores modernos mitigan esta situación mediante un ciclo de perforación dinámico: disparan a una distancia de separación elevada, permiten la penetración y, a continuación, descienden hasta la altura de corte.
Regla de producción: La capacidad máxima de perforación es generalmente 50% de la capacidad de arranque de borde. No intente nunca realizar una perforación central en una placa de 40 mm si el equipo sólo está preparado para arranques de borde de 40 mm.
Control de altura de la antorcha (THC)
El THC utiliza la retroalimentación del voltaje del arco para mantener una distancia constante entre el consumible y la placa. A medida que los electrodos y las boquillas se desgastan, el voltaje del arco fluctúa. Un THC lento permite que la antorcha se desvíe. Sólo una desviación de 1 mm en la altura de la antorcha alterará el bisel del borde y provocará una grave escoria a baja velocidad.
Limitaciones de DFM para acero inoxidable cortado por plasma
El corte por plasma posee límites geométricos rígidos. Obligar a un sistema de plasma de alta definición a mantener microtolerancias de grado láser produce altas tasas de desecho y estancamiento de la producción. El diseño para la fabricación (DFM) debe respetar las limitaciones físicas del arco de plasma.
Agujeros pequeños y fallos de roscado
Los algoritmos patentados "True Hole" son muy eficaces en acero al carbono, pero tienen dificultades con la dinámica de fluidos y el retardo del arco del acero inoxidable. Los pequeños orificios cortados por plasma en calidades austeníticas desarrollan sistemáticamente un perfil de boca de campana y un fondo cónico endurecido por el trabajo.
Si se intenta introducir un macho de roscar CNC directamente en este orificio cónico nitrurado, el macho se fracturará. Extraer un macho de roscar roto del acero inoxidable 316 requiere un proceso de electroerosión, lo que anula instantáneamente la rentabilidad del lote. Para los elementos roscados, perfore el orificio con un tamaño inferior y utilice un taladro mecánico o un escariador para conseguir el diámetro final previo al roscado.
Lista de comprobación DFM para el taller
Para evitar la distorsión térmica, el colapso de las características y la chatarra, evalúe las impresiones de ingeniería en función de estas realidades físicas:
- Diámetro mínimo del orificio: Debe ser ≥ 1,5 veces el grosor del material. (Por ejemplo, no intente cortar por plasma un agujero de 20 mm en una placa de 20 mm; marque el centro con la antorcha y taládrelo).
- Espacio mínimo entre bandas: El material sólido que quede entre las líneas de corte adyacentes debe ser ≥ 1,0x a 1,5x de grosor del material. Las bandas más estrechas se fundirán bajo la carga térmica extrema.
- Permiso de angularidad: Supongamos un bisel de corte estándar de 1° a 3° (ISO 9013 Gama 3/4). Tenga en cuenta esta variación dimensional en los ensamblajes de acoplamiento, los accesorios de soldadura y los diseños de juntas.
Repercusiones en la transformación secundaria y la soldadura
Un error crítico en las rutas de producción es considerar la célula de plasma como la operación final. El estado metalúrgico de la superficie de corte determina directamente la carga de trabajo, el desgaste de las herramientas y los índices de fallo en las fases posteriores de soldadura y acabado.
La capa de óxido refractario
Dependiendo del gas de asistencia, el tratamiento por plasma deja una cascarilla refractaria de óxido de cromo en la cara cortada. Esta capa tiene un punto de fusión más alto que la aleación base. Si se aplica un arco de soldadura directamente sobre esta capa, estos óxidos quedan atrapados en el baño de soldadura, lo que provoca graves inclusiones de escoria y fallos estructurales.
Contaminación por nitruros y porosidad de la soldadura
La utilización de aire comprimido o nitrógeno puro introduce gas nitrógeno en la sangría fundida, formando una capa nitrurada localizada. Durante la soldadura TIG o MIG posterior, la energía térmica libera este nitrógeno atrapado. A medida que el gas intenta escapar del baño de soldadura en solidificación, genera una porosidad grave en la soldadura (a menudo identificable como "agujeros de gusano" durante los END radiográficos).
El requisito de rectificado mecánico
Procedimiento estándar de enrutamiento: Los bordes cortados con aire o nitrógeno no son aptos para la soldadura estructural sin preparación mecánica. Los operarios deben esmerilar 0,5 mm a 1,0 mm de la cara cortada para exponer el metal base no contaminado. A la hora de presupuestar un trabajo, este tiempo de rectificado manual -que a menudo supera el ciclo de corte CNC real- debe tenerse en cuenta en la base de costes por pieza.
Preparación del revestimiento y la pintura
Si el trazado incluye revestimiento en polvo o pintura industrial, la metalurgia de los bordes sigue siendo crítica. Los revestimientos se adhieren a la capa de óxido, no al sustrato de acero. En caso de dilatación térmica o flexión mecánica sobre el terreno, la frágil capa de óxido se desprenderá, llevándose consigo el revestimiento. Los bordes deben desbarbarse mecánicamente, cepillarse con alambre o granallarse para conseguir el perfil de superficie necesario para una adherencia permanente.
Comportamiento de los materiales en calibres y aleaciones
La dinámica térmica del arco de plasma cambia radicalmente a medida que aumenta el espesor de la placa. Los parámetros optimizados para un espesor provocarán fallos catastróficos en otro.
Hojas de galga fina (menos de 6 mm)
El plasma de alta definición inyecta una gran cantidad de energía térmica, lo que provoca graves distorsiones térmicas y deformaciones en chapas finas. A menos que se trabaje a velocidades de avance máximas sobre una mesa de agua para un enfriamiento rápido, el procesamiento por láser de fibra es el requisito indiscutible para calibres inferiores a 6 mm.
Placas medianas (de 6 mm a 20 mm)
Este es el punto óptimo para el procesamiento por plasma de chapas metálicas. La masa de material es suficiente para actuar como disipador de calor sin que se produzcan deformaciones graves. Utilizando una mezcla de gases F5 se consigue un equilibrio óptimo entre velocidades de avance rápidas, angularidad mínima de los bordes y un acabado superficial limpio.
Estabilidad de placas gruesas (más de 20 mm)
Por encima de los 20 mm, la columna de arco debe ser mucho más larga y caliente, lo que obliga a utilizar gas Argón-Hidrógeno (H35).
El cuello de botella perforador: El principal riesgo en el taller es el reventón de la perforación. El retroceso de la masa fundida destruirá el escudo y la boquilla al instante. El procesado de chapas gruesas exige generosas entradas y rutinas de perforación dinámicas y precisas. La angulosidad de los bordes también varía con el grosor, por lo que a menudo es necesario un fresado CNC secundario si el perfil debe acoplarse a ras en un ensamblaje.
Desequilibrio de fases en acero inoxidable dúplex
A diferencia de los grados austeníticos de la serie 300, los aceros inoxidables dúplex requieren una estricta gestión térmica. Especificado para entornos marinos y químicos severos, Duplex se basa en un preciso equilibrio de fases microscópicas 50/50 de austenita y ferrita para su resistencia a la corrosión.
El aporte de calor extremo del arco de plasma puede destruir este equilibrio de fases dentro de la zona afectada por el calor (HAZ), dejando el borde susceptible a una rápida corrosión por picaduras. El procesamiento de dúplex requiere velocidades de avance muy optimizadas y un enfriamiento rápido para limitar el tiempo a temperatura del material.

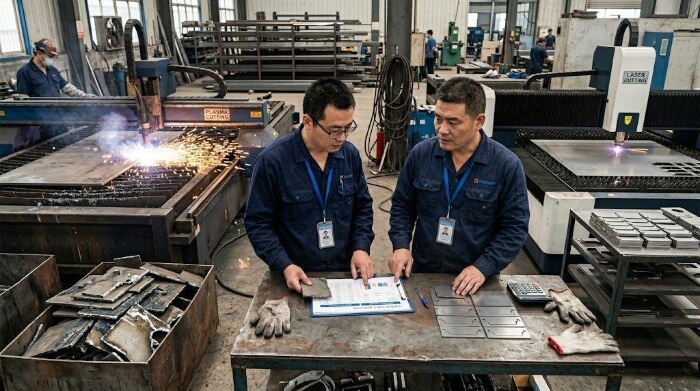

Coste total de propiedad (TCO): Plasma vs. Láser de fibra óptica
Cuando se planifica una producción en serie de acero inoxidable de grosor medio a grueso, evaluar las velocidades de corte (IPM) de forma aislada es una métrica errónea. El único cálculo que determina la rentabilidad es el coste total de propiedad (TCO) por pieza útil.
Amortización del capital
El delta de gastos de capital es considerable. Una célula de plasma de alta definición capaz de procesar planchas de 25 mm oscila entre $100.000 y $150.000. Un láser de fibra de alta potencia para la misma producción supera fácilmente los 1.400.000 ¤. Por consiguiente, la carga de amortización de la máquina asignada a cada pieza es drásticamente inferior con el plasma.
Sorteo de funcionamiento
Los láseres de alta potencia requieren un consumo eléctrico masivo y gas auxiliar nitrógeno a alta presión, que se agota rápidamente en placas gruesas. Aunque las mezclas de plasma especializadas, como el H35, son caras, la tasa de funcionamiento agregada por hora de una mesa de plasma sigue siendo significativamente inferior a la de un sistema láser de planchas gruesas.
Tasa de consumo
Esta es la principal penalización operativa del plasma. La intensa carga térmica y el retroceso del material fundido degradan agresivamente las boquillas, los electrodos, los anillos de remolino y los blindajes. Un turno de gran volumen puede requerir múltiples cambios de consumibles, mientras que la óptica láser y las boquillas tienen una vida útil mucho más larga.
Trabajo secundario
La Fábrica Oculta de Matemáticas: Si un láser produce una pieza sin escoria, pero un corte con plasma de aire exige 15 minutos de rectificado manual para eliminar los nitruros, el proceso de plasma es, en última instancia, más caro.
En un lote de 1.000 soportes estructurales, esos 15 minutos equivalen a 250 horas de trabajo puramente manual aplicado únicamente a la preparación del borde. Esto pone de relieve exactamente por qué la actualización a gas H35 de primera calidad para lograr un borde de plasma listo para soldar es una estrategia muy rentable: elimina el coste aplastante de la mano de obra de acabado secundaria.
Rechazo de material
El desguace de una placa de acero inoxidable de 20 mm debido a una colisión de la antorcha o a la pérdida del arco destruye los márgenes del lote. Dado que el plasma depende en gran medida de la dinámica de fluidos y de la compensación del desgaste de los consumibles, el proceso exige operarios cualificados para mantener un estricto control del proceso y mantener los índices de desecho a cero.
Conclusión
El corte por plasma de acero inoxidable es una operación metalúrgica precisa, no una táctica rudimentaria de separación de materiales. La calidad de los bordes es una función directa de la química del gas de asistencia y de la estabilidad del proceso. La integridad de la soldadura posterior depende de la mitigación de la oxidación y del control de la ZAT. La verdadera rentabilidad viene determinada por la reducción al mínimo de las rectificaciones secundarias, la mano de obra de acabado y los desechos.
Las decisiones de ingeniería deben basarse en tolerancias funcionales y en una evaluación realista del coste total del trazado.
En TZR, no nos limitamos a separar metal; diseñamos todo el ciclo de vida de la fabricación. Con más de 10 años de experiencia que abarcan desde la creación rápida de prototipos hasta la producción masiva de CNC y chapa metálica, nos aseguramos de que sus componentes lleguen listos para la nave de soldadura, no para la estación de rectificado.
Proteja la rentabilidad de sus lotes y la integridad de sus componentes. Cargue sus archivos CAD hoy mismoy deje que nuestros experimentados ingenieros se ocupen de la dinámica de fluidos, la gestión térmica y las estrictas tolerancias de su próximo proyecto exigente.
PREGUNTAS FRECUENTES
¿Se puede cortar acero inoxidable por plasma con aire comprimido?
Sí, pero la calidad del filo se resentirá. El oxígeno del aire crea una capa de óxido gruesa y oscura, mientras que el nitrógeno provoca la nitruración del borde. Si suelda directamente sobre un borde cortado con aire, obtendrá una porosidad severa en la soldadura. Utilice aire sólo si ya está programado el esmerilado posterior al corte.
¿Cuáles son los riesgos para la salud del corte por plasma de acero inoxidable?
El principal peligro es el cromo hexavalente [Cr(VI)]. El calor intenso vaporiza el cromo del acero inoxidable en un humo altamente tóxico y cancerígeno. Debe utilizar una mesa de agua para apagar las partículas o una mesa de tiro descendente de alta velocidad con filtración HEPA industrial.
¿Se puede cortar por plasma acero inoxidable pulido o revestido?
Sí. Sin embargo, si la chapa tiene una película protectora de PVC, debe utilizar nitrógeno puro como gas de plasma y de protección para evitar que el plástico se incendie y arruine el acabado. Además, asegúrese de que la pinza de masa está conectada a una sección de metal desnudo para completar el circuito.
¿Qué metales NO puede cortar una cortadora de plasma?
El corte por plasma requiere un arco eléctrico entre la antorcha y la pieza a cortar. Por lo tanto, no puede cortar materiales no conductores como plásticos, madera o vidrio. Puede cortar fácilmente cualquier metal conductor, como acero al carbono, acero inoxidable, aluminio y cobre.
