Las piezas de acero desnudo se oxidan rápidamente cuando se exponen a la humedad. Para evitarlo, el zincado sigue siendo el acabado superficial más común aplicado a los componentes de acero al carbono y acero de baja aleación, proporcionando una resistencia fiable a la corrosión a bajo coste.
El zincado es un proceso electroquímico que aplica un revestimiento protector de zinc al hierro o al acero. Al actuar como barrera de sacrificio, ofrece una resistencia rentable a la corrosión, aumenta la durabilidad y mejora el aspecto de los componentes industriales.
Esta guía explica los mecanismos técnicos del zincado y cómo seleccionar las especificaciones adecuadas para sus piezas. También explica cómo adaptar sus requisitos a las normas del sector, como ASTM B633 o ISO 2081, para evitar costosos retrasos en la fabricación.
Por qué se utiliza el cincado en lugar del acero desnudo？
La aplicación de un revestimiento de zinc cambia la forma en que el acero interactúa con su entorno. Protege el metal base mediante dos mecanismos distintos, que funcionan conjuntamente para prolongar la vida útil de la pieza.
Protección Sacrificial
El zinc es más activo electroquímicamente que el acero. Cuando una pieza zincada se raya y el acero subyacente queda expuesto, el zinc actúa como ánodo de sacrificio.
Se oxida primero, protegiendo el acero subyacente de la oxidación. Esta protección galvánica garantiza que los pequeños daños superficiales durante el montaje o el transporte no provoquen inmediatamente la corrosión estructural del metal base.
Barrera de protección
Antes de que sea necesaria la protección sacrificial, la capa de zinc actúa como barrera física. Impide que el oxígeno y la humedad lleguen al sustrato de acero.
Mientras esta barrera permanezca intacta y uniforme, el acero que hay debajo no se oxidará.
Vida útil
La vida útil de una pieza zincada depende directamente del espesor del revestimiento y del entorno de funcionamiento. Por ejemplo, un revestimiento estándar de 8 micras con un cromato trivalente transparente suele resistir entre 96 y 120 horas de prueba de niebla salina neutra (NSS) antes de que aparezca óxido blanco.
En ambientes interiores secos y controlados, esto se traduce en décadas de protección. En ambientes exteriores o de alta humedad, la capa de zinc se consume mucho más rápido, lo que significa que son necesarios revestimientos más gruesos o métodos alternativos como el galvanizado por inmersión en caliente.
Principales ventajas
Además de la resistencia a la corrosión, el zincado es muy rentable, especialmente para grandes volúmenes de chapas y piezas mecanizadas con CNC. Mejora el aspecto estético del acero en bruto, ofreciendo un acabado limpio y uniforme.
Además, como el revestimiento típico es relativamente fino (normalmente de 5 a 12 micras), permite mantener tolerancias de mecanizado estándar en la mayoría de las características. Esto elimina la necesidad de repetir el trabajo en ajustes de precisión.
Qué ocurre durante el proceso de cincado？
Comprender el proceso de revestimiento ayuda a los ingenieros y responsables de compras a diagnosticar problemas de calidad, como una mala adherencia o un grosor desigual. El proceso consta de varias fases químicas y eléctricas secuenciales.
Preparación de la superficie
Un revestimiento sólo se adhiere a una superficie perfectamente limpia. Las piezas se sumergen primero en tanques de limpieza alcalinos para eliminar aceites, lubricantes de estampación y refrigerantes de mecanizado, seguidos de un proceso de decapado ácido para eliminar cascarilla, óxido y óxidos superficiales.
Si la preparación de la superficie es incompleta o apresurada, es probable que el revestimiento final de zinc presente ampollas, se descascarille o muestre una adherencia deficiente bajo tensión mecánica.

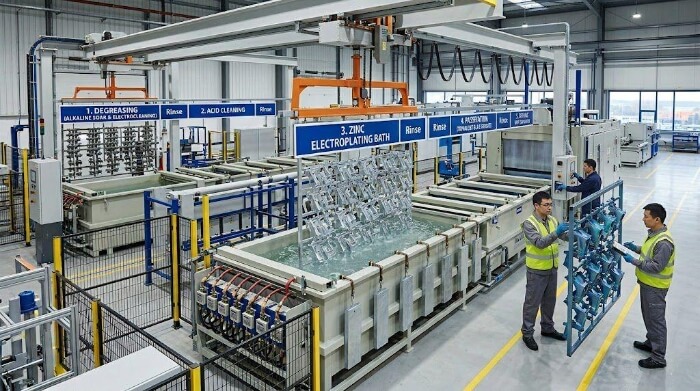

Galvanoplastia
Las piezas limpias se introducen en un baño electrolítico que contiene iones de zinc disueltos. Se introduce una corriente eléctrica continua, convirtiendo las piezas en el cátodo, lo que hace que los iones de zinc se depositen en la superficie del acero.
Es importante tener en cuenta que el revestimiento no se aplica de forma perfectamente uniforme. Debido al efecto Faraday, las zonas más cercanas a los ánodos o las esquinas exteriores afiladas suelen recibir un revestimiento ligeramente más grueso. Por el contrario, las hendiduras profundas y los agujeros ciegos sufren un escaso "poder de penetración" y pueden permanecer desnudos a menos que se diseñen agujeros de drenaje específicos.
Pasivación
El propio zinc se oxida y forma un polvo blanco (a menudo denominado óxido blanco) cuando se expone al aire y a la humedad. Para evitarlo, inmediatamente después de la galvanoplastia se aplica una capa de pasivación, normalmente un recubrimiento de conversión de cromato. Este baño químico sella el zinc y determina el color final de la pieza (transparente/azul, amarillo o negro).
En la actualidad, el cromo trivalente (Cr3+) es la norma del sector para garantizar el cumplimiento de la directiva RoHS. Ha sustituido totalmente a las fórmulas tóxicas hexavalentes (Cr6+) utilizadas en el pasado, por lo que es seguro para el envío y la manipulación a nivel mundial.
Inspección
El último paso consiste en las comprobaciones de control de calidad. El espesor del revestimiento suele medirse con métodos no destructivos, como la fluorescencia de rayos X (XRF) o los medidores de inducción magnética, para garantizar que cumple las especificaciones del plano.
La adherencia también se comprueba mediante pruebas de cinta estándar o pruebas de doblado para verificar que la capa de zinc permanece firmemente adherida al sustrato de acero.
Cómo elegir la especificación correcta de revestimiento de zinc？
La selección de una especificación de zincado requiere equilibrar varios factores interrelacionados. El espesor de la capa de zinc, el tipo de pasivado utilizado y el comportamiento previsto frente a la niebla salina deben estar en consonancia con el entorno de servicio final de la pieza.
Espesor del revestimiento
El espesor estándar del zincado suele oscilar entre 5 y 12 micras (ASTM B633 Fe/Zn 5 a Fe/Zn 12). Un depósito de zinc más grueso proporciona una vida útil más larga porque hay más material de sacrificio disponible.
Sin embargo, especificar un revestimiento más grueso sólo por seguridad puede causar problemas dimensionales significativos en piezas CNC de precisión y roscas finas.
Colores del revestimiento de zinc
El color de una pieza zincada procede totalmente de la capa de pasivación aplicada después del zinc. El transparente (a menudo llamado azul-brillante) es el estándar para la mayoría de los componentes de interior.
La pasivación amarilla suele ofrecer una resistencia a la corrosión ligeramente superior porque la película de cromato es más gruesa. El zinc negro se elige a menudo por razones estéticas o para reducir la reflexión de la luz, pero suele requerir un sellador de capa superior adicional para mantener su durabilidad.
Cromato trivalente
Al definir la capa de pasivado, los planos modernos deben especificar el cromo trivalente (Cr3+). Así se garantiza el cumplimiento de directivas medioambientales mundiales como RoHS y REACH.
Los cromatos trivalentes correctamente formulados y sellados tienen ahora el mismo rendimiento que los antiguos revestimientos tóxicos hexavalentes (Cr6+), prohibidos en muchas industrias.
Rendimiento en niebla salina
Los equipos de contratación suelen utilizar el ensayo de niebla salina neutra (NSS) para verificar la calidad del revestimiento. La especificación debe definir las horas mínimas necesarias antes de que aparezca óxido blanco (oxidación del zinc) y óxido rojo (oxidación del acero).
Es importante tener en cuenta que las horas NSS son una métrica comparativa estandarizada, no un predictor directo de la vida útil en el mundo real. 96 horas en una cabina de niebla salina pueden equivaler a muchos años en un entorno interior normal.
Entorno de servicio
La elección final depende de dónde vaya a funcionar la pieza. Las carcasas de componentes electrónicos para interiores solo suelen necesitar un revestimiento de zinc transparente de 5 micras.
Para una exposición leve a la intemperie o para componentes de automoción situados bajo el capó, es más apropiado un revestimiento amarillo de 8 a 12 micras o un revestimiento transparente de alto espesor. Si la pieza está expuesta de forma continuada a condiciones climáticas adversas o al mar, el zinc galvánico estándar ya no es suficiente.
Riesgos y limitaciones comunes del cincado
Aunque el zincado funciona bien como protección general contra la corrosión, no es una solución universal. Tiene limitaciones físicas y químicas que los ingenieros deben tener en cuenta durante la fase de diseño.
Fragilización por hidrógeno
Los aceros de alta resistencia, en particular los que tienen una dureza superior a 32 HRC o las fijaciones de grado 10.9, absorben gas hidrógeno durante las etapas de decapado ácido y galvanoplastia. Si no se trata este hidrógeno atrapado, la pieza puede sufrir una fractura repentina y frágil bajo carga.
Para evitarlo, las piezas sensibles deben someterse a una cocción de alivio de la fragilización por hidrógeno (normalmente a 190-220°C) en las 4 horas siguientes al revestimiento, de acuerdo con normas como la ISO 9588.
Resistencia al desgaste
El zinc es un metal relativamente blando. No está indicado para piezas móviles, mecanismos deslizantes o superficies sometidas a una fuerte fricción continua.
Si una pieza galvanizada se somete a abrasión, el revestimiento se desgasta rápidamente. Esto deja al descubierto el acero desnudo que hay debajo, lo que provoca una rápida corrosión localizada.
Exposición a altas temperaturas
Por lo general, el cincado no se recomienda para piezas que vayan a funcionar a temperaturas superiores a 200°C (392°F).
La exposición prolongada a altas temperaturas hace que la capa protectora de conversión de cromato se deshidrate y se agriete. Aunque el zinc siga presente en la pieza, la pérdida de la capa de cromato reduce significativamente la resistencia global a la corrosión.
Exposición química
El zinc reacciona mal tanto a los ácidos fuertes como a los álcalis fuertes. Se disolverá rápidamente si se expone a estos productos químicos agresivos.
Para los equipos utilizados en plantas de procesamiento químico, procesamiento de alimentos (donde son habituales los lavados cáusticos) o inmersión directa en agua salada, materiales como el acero inoxidable 304 o 316 suelen ser una opción mucho más segura que el acero al carbono zincado.
Factores de diseño y fabricación que afectan a la calidad del revestimiento
La calidad final de una pieza chapada depende en gran medida de su geometría y de cómo se haya fabricado en el taller. Los diseñadores deben planificar el proceso de metalizado para evitar fallos posteriores en el montaje.
Roscas y tolerancias estrechas
El metalizado añade material a todas las superficies. En un orificio roscado, un espesor de metalizado de 8 micras reduce el diámetro de paso hasta 32 micras (debido a la geometría de la rosca).
Los ingenieros deben tener en cuenta esta acumulación especificando las dimensiones de la placa previa o utilizando orificios sobreroscados. Esto es especialmente importante en el caso de roscas internas pequeñas, como M3 o M4, que se atascan fácilmente durante el montaje si no se dimensionan correctamente.
Características de corte por láser y curvado
Fabricación de chapas metálicas deja firmas específicas en el material. Corte por láser con oxígenopor ejemplo, deja una dura capa de óxido negro en los bordes.
Si esta cascarilla no se elimina completamente mediante volteo mecánico o decapado agresivo (que puede alterar las dimensiones totales de la pieza), el revestimiento de zinc simplemente se desprenderá de estos bordes. Doblar también crea tensiones microscópicas en el radio exterior, lo que requiere un tratamiento previo adecuado.
Conjuntos soldados
Las soldaduras por puntos, las juntas solapadas y las soldaduras incompletas crean hendiduras estrechas. Durante el proceso de revestimiento, los limpiadores alcalinos y los ácidos del revestimiento quedan atrapados en estos huecos.
Con el tiempo, estos líquidos atrapados se drenan, provocando una corrosión localizada conocida como "sangrado ácido" o "exudación". Si es necesario chapar un conjunto después de soldarlo, suele ser necesario soldar juntas o añadir orificios de drenaje específicos.
Material Estado de la superficie
La galvanoplastia es un revestimiento conformado fino; no rellena arañazos, ranuras ni marcas profundas de herramientas.
Si un Pieza mecanizada CNC Si el acero laminado en caliente (SPHC) presenta picaduras después de eliminar la cascarilla de laminación, estos defectos seguirán siendo muy visibles después del revestimiento. Para conseguir un acabado estético limpio, es necesario que la superficie inicial sea lisa y uniforme.
Consideraciones sobre costes, plazos y producción
El coste y el plazo de entrega del zincado dependen en gran medida del método de producción y de las características físicas de las piezas. Conocer estas variables ayuda a los equipos de compras a presupuestar con precisión y evitar retrasos inesperados en la cadena de suministro.
Revestimiento de barriles frente a revestimiento de bastidores
El método de revestimiento es el que más influye en el coste. En el metalizado en tambor, miles de piezas pequeñas (como tornillos, soportes o pequeños componentes mecanizados) se hacen rodar en un cilindro giratorio sumergido en el baño de metalizado. Este método es muy eficaz y rentable para grandes volúmenes.
Sin embargo, el volteo hace que las piezas choquen. Para piezas de chapa más grandes, superficies cosméticamente sensibles o elementos que se doblan con facilidad, es necesario el metalizado en bastidor. En el metalizado en bastidor, las piezas se cuelgan individualmente en soportes metálicos. Esto evita daños, pero requiere mucha más mano de obra, lo que encarece el precio de la pieza.
Espesor y coste del revestimiento
Los revestimientos de zinc más gruesos cuestan más, pero no sólo por la materia prima. Depositar una capa de 12 micras requiere mucho más tiempo en el baño electrolítico que una capa de 5 micras.
Este aumento del tiempo de ciclo reduce el rendimiento global de la línea de metalizado. Al pasar de la creación de prototipos a la producción en serie, especificar un revestimiento innecesariamente grueso inflará artificialmente el coste unitario de miles de piezas.
Geometría de la pieza
Las formas complejas son más caras de chapar. Las piezas con huecos profundos, agujeros ciegos o canales internos intrincados sufren de escasa capacidad de penetración.
Para conseguir el espesor mínimo requerido en estas zonas empotradas, es posible que el taller de galvanizado tenga que utilizar ánodos auxiliares o prolongar el ciclo de galvanizado. Las formas ahuecadas que atrapan los productos químicos de revestimiento también requieren ángulos de bastidor especiales para permitir un drenaje adecuado, lo que aumenta el tiempo de preparación.
Planificación de plazos
El zincado es una operación secundaria que suele añadir de 3 a 5 días al programa de fabricación. Esto incluye el tránsito hasta la línea de galvanizado, las colas, el procesamiento químico y la inspección final.
Si las piezas están hechas de acero de alta resistencia, también hay que tener en cuenta la cocción obligatoria de alivio de la fragilización por hidrógeno. Esta cocción debe realizarse inmediatamente después del revestimiento y puede añadir entre 4 y 24 horas al proceso, dependiendo del grado del material.
Cuando el cincado es la elección correcta？
El zincado es muy versátil, pero no siempre es la solución óptima. Los ingenieros deben sopesarlo con otros acabados habituales para garantizar que la pieza funciona correctamente en el entorno previsto.
Cincado frente a galvanizado en caliente
El zinc galvánico es fino, preciso y estéticamente limpio, por lo que resulta ideal para piezas mecanizadas y cerramientos interiores de chapa metálica.
Galvanización en caliente (HDG) consiste en sumergir el acero en zinc fundido. Se crea un revestimiento mucho más grueso (a menudo de 50 a 100 micras) y rugoso. El HDG ofrece una resistencia superior a la corrosión en exteriores para el acero estructural, pero arruina por completo las tolerancias de las piezas de precisión CNC y las roscas finas.
Zinc vs Zinc-Níquel
El zincado estándar funciona bien para uso general en interiores y exteriores. Sin embargo, para los componentes de los bajos del automóvil o las piezas expuestas a la sal de la carretera, el zinc estándar se queda corto.
La aleación de zinc-níquel ofrece hasta cinco veces más resistencia a la corrosión que el zinc estándar y soporta temperaturas de funcionamiento más elevadas. La contrapartida es que el zinc-níquel es bastante más caro y más difícil de decapar y reelaborar si se producen defectos.
Zinc vs. Pintura en polvo
Recubrimiento en polvo proporciona una barrera duradera y gruesa similar al plástico (normalmente de 60 a 120 micras) con excelentes opciones cosméticas de color. Es muy resistente a arañazos e impactos.
Sin embargo, el recubrimiento en polvo tapa los agujeros y añade una acumulación dimensional masiva. El cincado es una mejor opción cuando es necesario mantener estrictas tolerancias dimensionales o cuando el presupuesto no permite enmascarar los orificios roscados antes del revestimiento.
Para entornos exteriores severos, a menudo se combinan estos dos procesos. Se aplica una fina capa de cincado a la chapa metálica como imprimación de sacrificio, seguida de un acabado de pintura en polvo para obtener la máxima protección de barrera y el máximo atractivo estético.
Requisitos de conductividad eléctrica
A diferencia del revestimiento en polvo o el anodizado, el cincado es conductor de la electricidad.
Esto lo convierte en la elección estándar para chasis internos de chapa metálica, bastidores de servidores y armarios electrónicos en los que los componentes deben estar conectados a tierra con el bastidor. Proporciona la protección necesaria contra la corrosión sin actuar como aislante.
Conclusión
Especificar correctamente el zincado requiere un equilibrio entre la resistencia a la corrosión, las tolerancias dimensionales y los costes de producción. Comprender cómo afecta el proceso de zincado a las roscas, las uniones soldadas y los bordes cortados con láser es fundamental para evitar fallos en la línea de montaje.
En TZR, no nos limitamos a seguir ciegamente los planos. Nuestro equipo de ingeniería revisa sus archivos CAD y los requisitos de GD&T basándose en más de diez años de experiencia en fabricación de chapa metálica y mecanizado CNC.
Si está pasando de la creación rápida de prototipos a la fabricación de grandes volúmenes, podemos ayudarle en ese paso. Puede enviarnos los detalles de su proyecto. Le ayudaremos a revisar y mejorar su diseño para facilitar la producción, reducir los costes y conseguir un rendimiento más estable a largo plazo.
Preguntas frecuentes
¿Se puede chapar directamente sobre acero oxidado?
No. Todo el óxido, la cascarilla de laminación y los aceites deben eliminarse completamente durante la fase de preparación de la superficie utilizando limpiadores alcalinos y decapado ácido. Si el óxido es grave y causa picaduras profundas en el acero, el revestimiento se adherirá, pero las picaduras seguirán siendo visibles en la pieza acabada.
¿El cincado transparente tiene el mismo aspecto que el cincado azul?
Sí. En la industria de fabricación, "zinc transparente", "zinc azul" y "zinc brillante" se refieren generalmente al mismo acabado. Todos ellos utilizan una pasivación de cromato trivalente transparente sobre la capa de zinc, que naturalmente muestra un ligero tinte azulado bajo cierta iluminación.
¿El cincado oculta los arañazos del mecanizado CNC?
La galvanoplastia es un revestimiento conformado muy fino. Sigue exactamente la topografía de la superficie del metal base. Las marcas de vibración, arañazos o líneas de mecanizado de la máquina CNC seguirán siendo totalmente visibles después de aplicar el zincado.
