Contrôle du premier article : validation technique avant la production

L'inspection de la première pièce (FAI) est un processus de vérification visant à s'assurer que la première pièce fabriquée respecte l'ensemble des spécifications techniques et des exigences dimensionnelles. Pour les équipes d'ingénierie et d'approvisionnement, elle constitue une étape de contrôle indispensable avant de se lancer dans la production en série.

En examinant la première série de pièces produites, les acheteurs peuvent s'assurer que le fournisseur a bien compris les exigences techniques et que son dispositif de fabrication est capable de produire des pièces homogènes. Sauter cette étape conduit souvent au pire scénario possible en matière de fabrication : la découverte d'un défaut systémique seulement après la production de milliers de pièces.

Valider le processus avant la mise en production

L'objectif d'une FAI n'est pas seulement de prouver qu'une pièce isolée est conforme, mais aussi de vérifier que l'environnement de fabrication est suffisamment stable pour permettre une production à plus grande échelle.

Conformité des pièces

La fonction principale d'un FAI consiste à évaluer la conformité des pièces. Les contrôleurs qualité comparent les caractéristiques physiques des pièces au modèle CAO 3D et aux plans 2D à l'aide de machines à mesurer tridimensionnelles (CMM), de comparateurs optiques ou d'outils manuels étalonnés.

Au lieu de se contenter de simples contrôles de conformité (conforme/non conforme), les inspecteurs enregistrent les valeurs réelles mesurées pour chaque cote spécifiée. Cela permet aux ingénieurs de voir précisément où se situent les cotes au sein de la bande de tolérance, ce qui leur permet de détecter toute dérive potentielle de tolérance avant que les pièces ne sortent des spécifications.

Configuration du processus

La FAI évalue également le processus de fabrication lui-même. Un premier article conforme indique que le programme CNC, l'outillage, les montages et les paramètres de la machine sont correctement configurés pour la série de production.

Si la première pièce ne respecte pas les tolérances, cela indique souvent un problème de réglage ou de fixation qui nécessite un ajustement. Détecter ces erreurs de réglage de la machine à un stade précoce permet d'éviter qu'elles ne se reproduisent sur l'ensemble du lot.

Contrôle des révisions

La documentation relative à la révision technique est une exigence standard dans tout rapport FAI. Les défauts de fabrication surviennent souvent simplement parce qu'un fournisseur travaille à partir d'un fichier obsolète.

La FAI établit un lien explicite entre la pièce inspectée et une révision spécifique du plan. Cela permet de s'assurer que l'acheteur et l'usine sont tous deux en accord sur les exigences de conception en vigueur avant la découpe de la matière première.

Point d'approbation

Dans les processus de fabrication standard, le contrôle du premier article (FAI) constitue un point de contrôle formel au cours duquel la production en série est suspendue le temps que le premier article soit examiné. Poursuivre la production sans l'approbation du FAI augmente le risque de produire à grande échelle des pièces non conformes.

Détecter un défaut de tolérance au stade de l'analyse des risques de défaillance (FAI) revient nettement moins cher que de découvrir ce même défaut après l'usinage de centaines de pièces, ou pire encore, lorsque les pièces ne s'emboîtent pas lors de l'assemblage final.

Déterminer quand il est nécessaire de nommer un nouvel administrateur indépendant

Les contrôles du premier article ne se limitent pas aux produits nouvellement lancés. Les changements intervenant dans l'environnement de production introduisent de nouvelles variables, ce qui implique souvent une nouvelle validation du processus.

Révision de la conception

Toute modification apportée à la conception du produit nécessite généralement une nouvelle FAI. Cela vaut pour les changements dimensionnels, les tolérances modifiées ou les remarques mises à jour concernant les matériaux sur le plan.

En fonction de l'ampleur de la modification, les ingénieurs peuvent demander un FAI delta (également appelé FAI partiel). Cette approche consiste à inspecter uniquement les éléments modifiés et les zones environnantes concernées par la modification, plutôt que de remesurer la pièce dans son intégralité.

Changement de processus

Une évolution des méthodes de fabrication modifie les variables qui influent sur la qualité des pièces. Si un fournisseur passe d’une fraiseuse standard à 3 axes à une machine à 5 axes, ou s’il modifie le procédé principal en découpe au laser à emboutissage de tôles, un nouveau FAI est nécessaire.

Cela permet de vérifier que le nouveau procédé ou équipement est toujours en mesure de produire des pièces conformes aux spécifications d'origine, car différentes méthodes d'usinage peuvent entraîner de nouvelles contraintes thermiques ou une déviation de l'outil.

Changement significatif

Le choix d'une matière première différente peut modifier fondamentalement le comportement d'une pièce lors de l'usinage ou du formage. Par exemple, le passage de l'aluminium 5052 à l'aluminium 6061 peut entraîner des angles de retour élastique différents lors du pliage de la tôle, ce qui a une incidence directe sur la géométrie finale.

Une nouvelle analyse FAI permet de vérifier que l'outillage et le réglage existants permettent toujours de respecter les tolérances requises compte tenu des nouvelles propriétés du matériau.

Changement de fournisseur

Le transfert de la production vers un nouveau site entraîne automatiquement la nécessité d'une validation FAI. Même si le nouveau fournisseur reçoit exactement les mêmes fichiers CAO et les mêmes spécifications de matériaux, les capacités de ses machines et ses méthodes de fixation seront différentes.

Plus important encore, leurs références de mesure internes et leurs processus de contrôle qualité ne correspondront pas à ceux de l'ancien fournisseur. La réalisation d'une évaluation initiale (FAI) permet d'établir une référence quant aux capacités du nouveau fournisseur et contribue à définir des attentes claires pour les futurs lots.

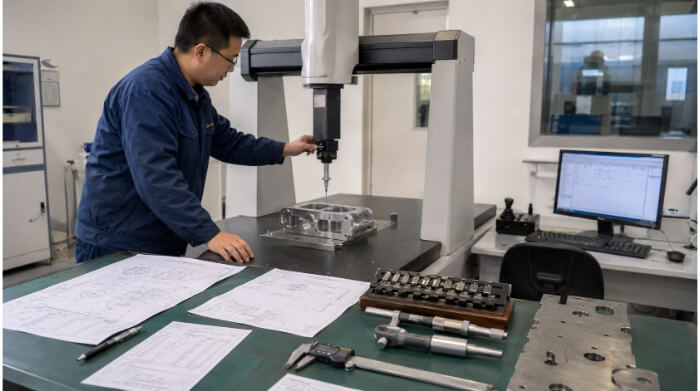

Créer une FAIR à laquelle les ingénieurs peuvent faire confiance

La valeur d'un rapport d'inspection du premier article (FAIR) dépend entièrement de la qualité des données qu'il contient. Pour les ingénieurs et les responsables des achats, un FAIR fiable est un document technique rigoureux, et non pas simplement une liste de contrôle que le fournisseur remplit pour être payé.

Dessin gonflé

Un dessin « ballooned » attribue une bulle numérotée unique à chaque cote, tolérance et remarque technique figurant sur le plan. Cela permet d'établir une correspondance claire et biunivoque entre la conception CAO et le rapport d'inspection.

Lorsqu'un fournisseur signale un écart sur la « dimension 14 », les ingénieurs savent exactement quel trou, quel rayon ou quel profil est concerné, sans avoir à deviner. Cette normalisation élimine les malentendus entre l'atelier de production et l'équipe d'ingénierie de l'acheteur.

Résultats mesurés

Un système FAIR fiable fournit des valeurs de mesure absolues, et pas seulement des mentions « conforme » ou « non conforme ». Si la tolérance est de 10,00 ± 0,05 mm, le rapport doit indiquer une valeur réelle, par exemple 10,02 mm, plutôt qu'une mention générique telle que « OK ».

Le fait de fournir des variables réelles permet d'éviter le « remplissage de formulaires à l'aveuglette » — une mauvaise habitude qui consiste, pour les opérateurs, à remplir les documents avec des chiffres théoriques parfaits sans mesurer réellement les pièces. Exiger l'identifiant spécifique de l'instrument de mesure pour chaque mesure garantit que le fournisseur a utilisé l'équipement calibré approprié dans son atelier.

Dossiers relatifs au matériel

La vérification des dimensions physiques ne sert à rien si la pièce est usinée à partir d'un métal de qualité inadaptée. Le dossier FAIR doit inclure le certificat de conformité (CoC) et les rapports d'essais en usine fournis directement par le fournisseur de matières premières.

Ces documents attestent de la composition chimique exacte, des propriétés mécaniques et du numéro de lot de fusion, prouvant ainsi que l’usine n’a pas utilisé un alliage moins cher et moins résistant. En cas de défaillance sur le terrain, ces certificats d’origine traçables constituent votre protection juridique, vous préservant de toute responsabilité liée à l’utilisation de matériaux non conformes.

Procédés spéciaux

Finitions de surface et les traitements thermiques — tels que anodisation dure, revêtement en poudre, ou les traitements thermiques, nécessitent souvent une validation par un organisme tiers. Un rapport FAIR complet comprend les certifications relatives à ces procédés spéciaux externalisés.

Ce point est essentiel, car les processus secondaires peuvent modifier les dimensions finales ou altérer la résistance des pièces. La vérification de l'épaisseur du revêtement ou de la dureté Rockwell lors de l'inspection avant assemblage (FAI) permet d'éviter que les pièces de précision ne soient rejetées lors de l'assemblage final ou ne s'abîment prématurément.

Examiner les éléments susceptibles d'engendrer des risques liés à la production

Toutes les caractéristiques ne présentent pas le même risque de fabrication. Une inspection pratique du premier article accorde une attention particulière aux étapes de fabrication les plus susceptibles d'entraîner le rejet d'un lot.

Fonctionnalités de la version allégée

Les profilés usinés ou découpés au laser offrent généralement une grande répétabilité, mais ils présentent des risques liés à la déviation de l'outil et à la largeur de la tranchée. Si une fraiseuse CNC est poussée trop vite lors de l'usinage de la première pièce, l'outil de coupe peut se déformer, ce qui entraîne l'apparition de parois coniques dans les poches profondes.

La mesure minutieuse de ces éléments d'usinage lors de l'inspection FAI permet de vérifier que l'usine utilise les avances, les vitesses et les trajectoires d'outils appropriées. Cela garantit que la machine peut conserver une géométrie rectiligne et précise tout au long d'une longue série de production, sans usure excessive de l'outil.

Caractéristiques formées

Le pliage de la tôle implique des variables complexes telles que le retour élastique et le sens du grain du matériau. Une analyse FAI approfondie permettra de déterminer si un fournisseur a imbriqué les plans de découpe à contre-sens du grain dans le seul but d’économiser de la matière première — un raccourci qui entraîne souvent l’apparition de microfissures le long du rayon de pliage.

La FAI confirme que le fournisseur a correctement calculé le plan de découpe et ajusté ses matrices de pliage. Cela prouve qu’il sait comment compenser le comportement de ce lot spécifique de matériau sous pression, sans lésiner sur la qualité.

Caractéristiques des assemblages soudés

Soudage génère une chaleur concentrée, ce qui provoque naturellement une déformation et un retrait du métal lors de son refroidissement. Un assemblage soudé peut facilement sortir des tolérances dimensionnelles, même si les composants individuels ont été découpés au laser avec une précision parfaite.

Pour les pièces soudées, l'évaluation FAI accorde une importance particulière à la planéité globale, à la perpendicularité et au positionnement final des trous. Elle permet de vérifier que les gabarits de soudage du fournisseur sont suffisamment robustes pour maintenir l'ensemble rigide lors des dilatations et contractions thermiques.

Finition et assemblage

C'est au cours de la dernière étape de la production que de nombreux défauts cachés finissent par apparaître. Le revêtement par poudrage, la peinture ou le placage ajoutent de l'épaisseur au matériau, ce qui peut facilement faire sortir les trous de précision des tolérances ou entraîner de graves problèmes de cumul des tolérances lors de l'assemblage final.

L'inspection des pièces après traitement permet de s'assurer que le masquage a été correctement effectué. Elle permet de vérifier que les filetages restent propres, que les écrous PEM affleurent et que l'épaisseur finale du revêtement n'entravera pas l'assemblage avec les composants correspondants.

Adapter le niveau FAI au risque du projet

Toutes les séries de production ne nécessitent pas exactement le même niveau de formalités administratives. Les ingénieurs et les acheteurs doivent adapter le niveau de détail de l'inspection du premier article à la complexité de la pièce et aux exigences réglementaires de leur secteur.

Certification AS9102 FAI complète

Une certification AS9102 FAI complète constitue la norme de référence pour les secteurs de l'aérospatiale, de la défense et de la fabrication de dispositifs médicaux. Elle exige le respect rigoureux des formulaires 1 (responsabilité relative aux pièces), 2 (matériaux et procédés) et 3 (responsabilité relative aux caractéristiques), en assurant la traçabilité de chaque variable jusqu'à sa source.

Bien qu’il soit extrêmement sûr, ce niveau de documentation entraîne un surcroît de temps et de coûts non négligeables lors de la phase de mise en place. Il est généralement réservé aux composants soumis à une réglementation stricte et essentiels au bon fonctionnement du système, pour lesquels la traçabilité est une obligation légale.

FAI partiel

Également appelée « Delta FAI », cette approche est utilisée lorsqu'une modification mineure est apportée à une pièce existante ayant déjà été approuvée. Si un ingénieur se contente de déplacer l'emplacement d'un trou ou de modifier le pas d'un filetage, l'usine se contente d'inspecter les caractéristiques nouvellement modifiées ainsi que les zones adjacentes susceptibles d'être affectées.

Cela permet de faire avancer le projet et de maîtriser les coûts sans obliger le fournisseur à refaire entièrement un tracé dimensionnel complet en 100 points.

Dimensions critiques

Pour les équipements commerciaux et industriels standard, un plan coté complet représente souvent une charge administrative superflue. Les acheteurs peuvent plutôt demander un FAI « Critical-to-Quality » (CTQ), dans le cadre duquel le fournisseur ne consigne que les mesures réelles correspondant aux tolérances les plus strictes et aux surfaces d'accouplement critiques.

Les autres dimensions standard sont vérifiées à l'aide des contrôles habituels effectués en atelier. Cette approche permet de trouver un juste équilibre entre assurance qualité et rentabilité, d'éviter les goulots d'étranglement au sein du service qualité et d'empêcher toute augmentation du prix unitaire due à des frais de contrôle superflus.

Revue rapide du prototype

Lors de la phase de prototypage rapide, la rapidité est la priorité. L'élaboration et la révision d'un FAIR formel peuvent prendre plusieurs jours, ce qui va à l'encontre de l'objectif du développement agile de produits.

Pour les prototypes en phase initiale, l'examen du « premier article » se résume souvent à une simple vérification physique de la forme, de l'ajustement et du fonctionnement. Cela permet à l'équipe d'ingénieurs de valider rapidement la conception de base avant de fixer les tolérances finales, plus strictes, en vue de la production en série.

Utiliser les résultats de la FAI pour orienter les décisions en matière de coûts et de production

Un rapport FAI n'est pas seulement une formalité administrative pour le service qualité. Il s'agit d'un outil financier et opérationnel que les responsables des achats utilisent pour préserver la rentabilité de l'acheteur.

Risque lié aux rebuts de lot

Le principal avantage financier d'un FAI réside dans la réduction des risques. L'homologation d'un premier article garantit que, si l'usine lance la production d'une série de 5 000 pièces, celles-ci ne finiront pas à la casse en raison d'une mauvaise interprétation du plan.

Le coût initial d'une inspection par machine à mesurer tridimensionnelle (MMT) est négligeable par rapport au coût du gaspillage de matières premières et au non-respect d'un délai d'assemblage causés par un défaut systémique.

Capacités des fournisseurs

Les acheteurs expérimentés consultent le rapport FAI pour évaluer les capacités réelles d'un nouveau partenaire d'usinage. Si une usine produit systématiquement des premiers articles qui se situent exactement au centre de la plage de tolérance, cela prouve que ses équipements sont rigides, que ses opérateurs sont compétents et que ses dispositifs de fixation sont stables.

À l'inverse, si le FAI indique que les dimensions se situent à la limite absolue des tolérances, cela constitue un signal d'alerte sérieux. Cela signifie généralement que le processus du fournisseur présente un faible Cpk (indice de capacité du processus) et qu'il risque de s'écarter des spécifications lors de la production en série.

Mesures correctives

Un contrôle FAI qui échoue n'est pas nécessairement une catastrophe ; il s'agit d'un échec maîtrisé. Si une cote ne respecte pas les spécifications, le FAIR fournit les données précises dont l'usine a besoin pour ajuster les décalages des outils CNC, modifier une matrice de pliage ou repenser un gabarit de soudage.

Cela oblige le fournisseur à mettre en œuvre une mesure corrective fondée sur des données concrètes avant ils ne gaspillent plus de matière première ni de temps de fonctionnement des machines.

Version de production

Le premier exemplaire validé devient souvent l'« échantillon de référence » pour la série de production. Il établit une base de référence et transfère la responsabilité.

Une fois que l'acheteur a validé un premier article conforme, il autorise le fournisseur à reproduire exactement ce processus à grande échelle. Si les lots suivants ne correspondent pas à l'échantillon de référence approuvé, l'acheteur dispose d'une preuve documentée indiquant que le fournisseur a modifié le processus.

Conclusion

Le contrôle du premier article n'est pas simplement un rapport qualité. Il s'agit de l'étape de validation qui fait le lien entre le plan, la première pièce fabriquée, le processus de fabrication et la décision de production de l'acheteur.

En misant sur une analyse financière rigoureuse et fondée sur des données, vous éliminez les hypothèses au niveau de la production et protégez votre chaîne d'approvisionnement contre les mauvaises surprises coûteuses.

Chez TZR, nous savons que trouver le juste équilibre entre un contrôle qualité rigoureux et des délais de production serrés est la clé d’une fabrication réussie. Que vous ayez besoin d’un contrôle des cotes critiques pour la fabrication de tôles ou d’une inspection finale complète (FAI) pour des pièces usinées avec précision sur machine CNC, notre équipe d’ingénieurs vous fournit les données transparentes et fiables dont vous avez besoin pour vous lancer en toute confiance dans la production en série.

FAQ

Quelle est la différence entre un FAI et un PPAP ?

Une inspection du premier article (FAI) se limite à l'évaluation de la première pièce (ou des premières pièces) afin de vérifier que le réglage de la machine est correct. Le processus d’homologation des pièces de série (PPAP) est une norme automobile plus large qui inclut la FAI, mais ajoute des données de contrôle statistique des processus (SPC) sur une série de production plus longue afin de prouver que le processus reste performant dans le temps.

Qui prend en charge les frais liés au contrôle du premier article ?

Le coût d'un FAI standard est généralement intégré aux frais d'ingénierie non récurrents (NRE) ou aux frais d'outillage lors de la mise en place d'un nouveau cycle de production. Toutefois, si un acheteur demande un rapport très détaillé conforme à la norme AS9102 pour une pièce complexe, le fournisseur le facturera généralement séparément afin de couvrir le temps considérable consacré à la programmation de la machine à mesurer tridimensionnelle (CMM) et à la documentation. Remarque : si un FAI échoue en raison d'une erreur d'usinage commise par un fournisseur, ce dernier est tenu de prendre en charge les frais de mise en place et de nouvelle inspection liés à la deuxième tentative.

Si la FAI échoue, cela signifie-t-il que je dois trouver un nouveau fournisseur ?

Pas systématiquement. Un échec au test FAI signifie simplement que le réglage de la ligne de production nécessite un ajustement spécifique, comme la modification d’un décalage d’outil ou la mise à jour d’un dispositif de fixation pour maintenir la pièce plus fermement. Toutefois, si un fournisseur échoue à plusieurs reprises à plusieurs tentatives de test FAI pour une même pièce, cela indique que son équipement ou son expertise technique ne répond pas à vos exigences en matière de tolérances.
