Soudage Heliarc : procédé, conception, qualité et coût

Le soudage Heliarc est le nom commercial d'origine du soudage à l'arc sous gaz avec électrode de tungstène (GTAW), également appelé soudage TIG. Ce procédé utilise une électrode de tungstène non consommable et un gaz de protection inerte pour réaliser des soudures d'une grande précision, sans projections. Dans l'industrie moderne, les procédés Heliarc et TIG sont exactement identiques.

Si vous voyez la mention « Heliarc » sur un ancien plan technique, votre sous-traitant établira son devis et traitera cette opération comme un soudage TIG standard. Bien que la terminologie ait évolué, les défis de fabrication restent identiques. Ce procédé est le choix idéal pour les tôles fines, l’acier inoxydable sanitaire et les boîtiers esthétiques en aluminium, mais il présente un coût élevé : il est lent, dépend fortement des compétences de l’opérateur et ne pardonne pas les mauvais ajustements des joints.

Ce guide explique comment les matériaux, la conception des assemblages, le contrôle de la chaleur, les contrôles qualité et le volume de production influent sur la qualité et le coût du soudage Heliarc.

Que signifie le soudage Heliarc dans l'industrie manufacturière moderne ?

Aujourd'hui, l'utilisation du terme « heliarc » sur un plan indique simplement à l'atelier de recourir au soudage à l'arc sous gaz avec électrode de tungstène (GTAW). Pour estimer les coûts et cerner les défauts potentiels, les ingénieurs et les responsables des achats doivent comprendre comment l'équipement interagit physiquement avec le métal.

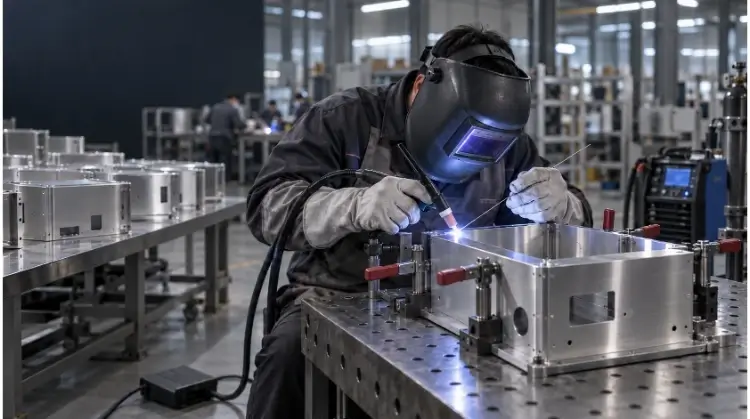

L'arc au tungstène et la protection par gaz

Dans ce procédé, la machine envoie un courant à travers une électrode en tungstène pour créer un arc électrique qui fait fondre le métal de base. Simultanément, une buse dirige un gaz de protection sur le bain de fusion afin d’en chasser l’oxygène et l’azote. Le terme « heliarc » est resté en usage depuis les débuts de l’utilisation de l’hélium, mais l’argon est désormais la norme dans l’industrie en raison de son coût moindre et de la stabilité de l’amorçage de l’arc.

Le principal avantage de ce procédé de fabrication réside dans la séparation entre l'apport de chaleur et l'ajout de matière. C'est le tungstène qui maintient l'arc. Il ne sert généralement pas de métal d'apport.

Le débit de gaz est un paramètre essentiel. Un débit insuffisant expose le métal en fusion à l’atmosphère, ce qui provoque une contamination immédiate impossible à éliminer par meulage et qui conduit souvent à la mise au rebut totale de la pièce. À l’inverse, un débit de gaz excessif génère des turbulences qui aspirent l’air ambiant dans la zone de soudure, provoquant exactement le même défaut.

Soudage avec métal d'apport et soudage autogène

Le tungstène ne fondant pas, les opérateurs doivent introduire manuellement une baguette d'apport distincte dans le bain de soudure si le joint nécessite un apport supplémentaire de matière.

Cependant, toutes les soudures TIG n'utilisent pas de fil d'apport. Le soudage autogène (soudage par fusion) repose entièrement sur la fusion des bords existants du métal de base. Cette technique convient bien aux matériaux minces (moins de 1,5 mm) dont les pièces s'emboîtent parfaitement, comme les assemblages d'angles extérieurs sur les boîtiers en tôle.

Lorsqu'il existe un jeu entre les pièces, le soudage autogène échouera. L'opérateur doit alors introduire un métal d'apport pour combler cet écart. La nuance spécifique de la baguette d'apport détermine directement la résistance mécanique, la résistance à la fissuration et les propriétés anticorrosion de l'assemblage final. Par conséquent, le soudage TIG ne doit pas être simplement considéré comme un « soudage sans fil » : le choix dépend entièrement de la géométrie de l'assemblage et de l'accumulation des tolérances.

Équipement, installation et sécurité

Une installation TIG industrielle standard nécessite une alimentation à courant constant CA/CC. L'opérateur régule l'intensité du courant de manière dynamique à l'aide d'une pédale ou d'un curseur monté sur la torche, ce qui est essentiel pour gérer l'accumulation de chaleur au fur et à mesure que la soudure progresse. Les torches sont refroidies à l'air pour les pièces fines ou à l'eau pour les soudures lourdes et continues.

La sécurité au travail a une incidence directe sur la régularité de la production. Les opérateurs ont besoin de casques équipés de filtres à teinte variable pour bloquer les rayons UV intenses, de gants résistants à la chaleur qui leur permettent de garder une bonne dextérité au niveau des doigts pour l'alimentation en fil, ainsi que d'un système de ventilation par aspiration localisée pour évacuer les fumées de soudage et prévenir les risques d'asphyxie à l'argon dans les espaces confinés.

La séquence de production de base suit un ordre strict :

Nettoyage (dégraissage et brossage) → Positionnement et fixation → Réglage du courant et du débit de gaz → Soudure par points → Soudure définitive → Inspection de la pièce

Comment les réglages de l'Heliarc varient-ils en fonction du métal de base ?

Il n'existe pas de paramètres TIG universels. Le type de courant, le choix du gaz et la gestion de la chaleur varient considérablement en fonction de la conductivité thermique et des propriétés chimiques du matériau.

Aluminium : oxyde et flux thermique

Le soudage d'alliages d'aluminium tels que le 5052 et le 6061 pose deux défis techniques distincts : la présence d'une couche d'oxyde superficielle à point de fusion élevé et une conductivité thermique élevée.

L'aluminium nécessite un courant alternatif (CA). La moitié positive du cycle du courant alternatif brise la couche d'oxyde résistante, tandis que la moitié négative pénètre dans le métal de base. L'aluminium dissipant rapidement la chaleur, les opérateurs doivent commencer avec un ampérage élevé pour former un bain de fusion, puis réduire progressivement l'intensité du courant à l'aide de la pédale afin d'éviter toute perforation.

Pour les boîtiers en aluminium de faible épaisseur (par exemple, 1,5 mm de 5052), un contrôle rigoureux de la chaleur et des dispositifs de fixation spécifiques sont nécessaires pour éviter toute déformation. Le choix du fil d'apport a également une incidence sur le post-traitement. Si la pièce doit subir une anodisation transparente, l'utilisation d'un fil d'apport standard 4043 laisse une ligne de soudure gris foncé bien visible. Dans ces cas-là, on prescrit généralement un fil d’apport 5356 pour garantir la correspondance des couleurs.

Acier inoxydable : coloration sous l'effet de la chaleur et corrosion

Les nuances d'acier inoxydable telles que le 304 et le 316L retiennent la chaleur de manière localisée, ce qui augmente le risque de déformation et de dommages métallurgiques. Ce matériau est soudé selon le procédé « courant continu, électrode négative » (DCEN).

Le principal risque réside dans un apport de chaleur excessif, qui élargit la zone affectée thermiquement (HAZ) et altère la couche passive antirouille du matériau, ce qui se traduit par une « teinte de chaleur » sombre. Pour éviter l’oxydation au dos du joint, les opérateurs doivent recourir au balayage arrière, c’est-à-dire inonder l’intérieur de la pièce avec de l’argon.

Remarque à l'attention des ingénieurs : Une soudure d'aspect impeccable ne constitue pas automatiquement une garantie de résistance à la corrosion. Même les soudures TIG réalisées dans les règles de l'art sur des pièces en acier inoxydable destinées au secteur alimentaire ou médical nécessitent généralement des traitements de décapage et de passivation après soudage afin de rétablir leur résistance totale à la corrosion. Les acheteurs doivent tenir compte de ce temps de post-traitement lors du calcul des délais de livraison. Nos normes d'inspection pour ces assemblages font généralement référence à la norme AWS D1.6.

Acier au carbone et alliages spéciaux

L'acier au carbone est tolérant en matière d'apport de chaleur, mais intransigeant en matière de contamination de surface. La calamine, la rouille, l'huile ou les revêtements de zinc doivent être entièrement éliminés par meulage avant le soudage TIG ; sinon, la soudure présentera une porosité importante et un manque de fusion. Le courant continu (DCEN) et l'argon pur sont les normes dans ce domaine.

Les alliages spéciaux nécessitent un contrôle très rigoureux des conditions environnementales :

• Titane : Très réactif avec l'oxygène et l'azote à haute température. Ce procédé nécessite de l'argon d'une pureté extrêmement élevée, de grandes lentilles à gaz et des écrans de protection par gaz d'entraînement. Si le titane n'est pas correctement protégé, on obtient une soudure cassante et décolorée qui nécessite souvent la mise au rebut totale de cette matière première coûteuse.
• Alliages de cuivre : Une conductivité thermique extrêmement élevée nécessite un apport de chaleur maximal, ce qui implique souvent l'utilisation de mélanges gazeux d'hélium et d'argon pour augmenter la tension de l'arc et la profondeur de pénétration.
• Alliages de nickel : Très sensibles à la fissuration à chaud. Elles nécessitent des surfaces parfaitement propres, un apport de chaleur contrôlé et des profils de cordons de soudure convexes afin d’éviter toute défaillance structurelle.

Matrice de sélection des matériaux

(Remarque : les paramètres de soudage exacts dépendent en fin de compte de l'épaisseur du matériau, de la conception du joint, de la position de soudage et de critères d'inspection spécifiques, tels que la norme AWS D1.2 pour l'aluminium ou la norme AWS D1.6 pour l'acier inoxydable.)

Comment la conception des joints permet-elle de réduire les déformations et les travaux de finition ?

Le moyen le plus efficace de réduire les coûts du soudage TIG ne consiste pas à obliger les opérateurs à souder plus vite, mais à concevoir des pièces plus faciles à souder. La conception en vue de la fabrication (DFM) dans le domaine de la tôlerie vise à optimiser l'accessibilité des soudures, à maîtriser l'accumulation des tolérances et à mettre en œuvre des stratégies de réduction des déformations avant la première découpé au laser est fabriquée.

Alignement des joints et accès pour le soudage au chalumeau

Un positionnement régulier des pièces à souder est essentiel pour le soudage TIG. Bien que Soudage MIG Alors qu’il est facile de combler de larges écarts en introduisant du fil dans le joint, le soudage TIG impose des tolérances très strictes. Un écart supérieur à 0,5 mm sur une tôle fine oblige l’opérateur à ralentir et à appliquer une chaleur excessive pour combler le joint, ce qui augmente considérablement le risque de déformation et de perçage.

L'accessibilité au soudage est tout aussi importante. L'opérateur a besoin d'un champ de vision dégagé et d'un espace suffisant pour incliner la torche (généralement entre 15 et 20 degrés) tout en alimentant simultanément la baguette d'apport. De plus, les ingénieurs doivent évaluer si une soudure continue est structurellement nécessaire. Le remplacement des angles soudés par des bords pliés à la commande numérique (CNC) ou le recours à des soudures intermittentes (par points) peut réduire considérablement l'apport thermique global.

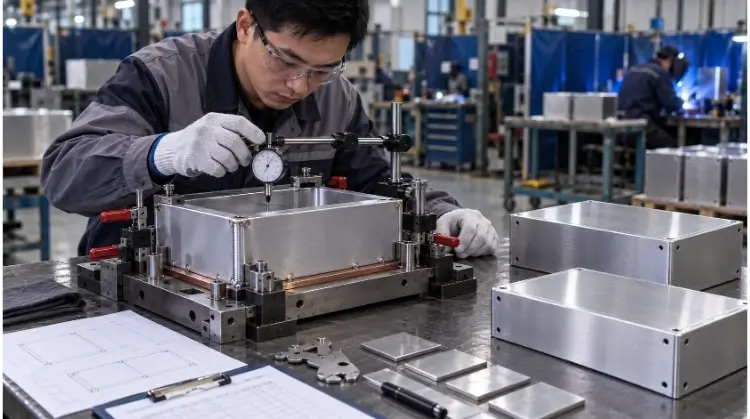

Fixations, soudures par points et séquence

Même avec une conception parfaite de l'assemblage, la chaleur extrême de l'arc TIG provoque une traction et une déformation du métal lors de son refroidissement. La gestion de cette charge thermique nécessite un serrage et un enchaînement des opérations rigoureux.

Des pinces robustes et des gabarits sur mesure sont utilisés pour maintenir les pièces en place et servir de dissipateurs thermiques. L'insertion de barres d'appui en cuivre derrière le cordon de soudure permet d'évacuer la chaleur du métal de base, qui est fin. Avant de réaliser un cordon continu, les opérateurs effectuent des points de soudure le long du joint. Pour éviter qu'une longue tôle ne se déforme, les opérateurs doivent éviter de souder en une seule ligne continue et privilégier plutôt la soudure symétrique, la soudure par reculs ou la soudure en saut de point afin de répartir la chaleur de manière homogène.

Les ingénieurs doivent tenir compte de l'échelle de production. Un dispositif de fixation qui reste froid lors de la fabrication d'un seul prototype peut subir une saturation thermique importante lors d'un lot de 500 pièces, ce qui peut entraîner des variations inattendues des tolérances. Il est donc nécessaire d'intégrer des temps de refroidissement et des ajustements de séquence dans le plan de production.

Contrôle thermique et finition de surface

La gestion par l'opérateur du courant, de la longueur d'arc et de la vitesse d'avance détermine directement l'accumulation de chaleur. Sur les matériaux minces, les machines modernes utilisent le TIG pulsé, qui alterne entre un courant de crête élevé pour la pénétration et un courant de fond faible permettant au bain de fusion de refroidir.

Cependant, la chaleur a intrinsèquement une incidence sur la finition de surface. L'acier inoxydable présentera des traces de coloration dues à la chaleur, tandis que l'aluminium subira des modifications localisées de la structure de son grain, ce qui entraîne souvent une différence de couleur après anodisation si l'on utilise un fil d'apport inadapté.

Les responsables des achats se concentrent souvent sur le tarif horaire du soudage proprement dit, sans tenir compte des coûts cachés liés aux opérations de finition. Dans le domaine de la tôlerie de précision, le meulage, le lissage et la restauration d'une finition brossée peuvent souvent prendre 3 à 5 fois plus de temps que le processus de soudage lui-même.

Une faible projection de métal peut réduire le travail de finition, mais elle n'élimine pas la préparation de la surface.

Pourquoi des soudures TIG d'aspect impeccable échouent-elles quand même au contrôle ?

L'aspect esthétique du soudage TIG peut être trompeur. Une soudure peut présenter en surface un aspect parfaitement uniforme et brillant, semblable à une « pile de pièces de dix cents », tout en échouant aux essais de résistance structurelle ou d'étanchéité. Le contrôle qualité nécessite d'aller au-delà des simples contrôles visuels afin d'identifier les défauts internes et de vérifier la stabilité dimensionnelle.

Défauts de soudure et causes profondes

Il est essentiel de faire la distinction entre les défauts esthétiques et les défaillances structurelles. Par exemple, une légère oxydation superficielle sur un support en acier inoxydable peut être acceptable dans un environnement intérieur sec, mais elle constitue une défaillance critique pour les équipements sanitaires.

Plus dangereux encore, un opérateur inexpérimenté peut facilement créer une belle « pile de pièces de dix cents » en surface tout en ne parvenant absolument pas à faire fondre la racine du joint. Ce phénomène, appelé « roulement à froid » ou manque de pénétration à la racine, constitue un défaut structurel fatal pour les composants porteurs. L’inclusion de tungstène est un autre défaut propre au soudage TIG ; elle se produit lorsque la pointe de l’électrode se détache et tombe dans le bain de fusion, créant ainsi un point de contrainte fragile.

Contrôles visuels, contrôles non destructifs et contrôles d'étanchéité

Les méthodes d'inspection doivent être strictement adaptées au profil de risque de la pièce ; se contenter d'indiquer de manière vague « inspecter conformément aux normes internationales » entraîne une augmentation inutile des coûts.

Le contrôle visuel standard (VT) permet de vérifier la taille et le profil des soudures, ainsi que l’absence de fissures superficielles. Pour une fiabilité accrue, le contrôle par ressuage (PT) consiste à injecter un colorant très visible dans les fissures microscopiques qui traversent la surface. Si un boîtier abrite des composants électroniques sensibles, un contrôle d’étanchéité pneumatique ou hydrostatique est obligatoire.

Pour les composants critiques, les fabricants peuvent exiger des essais destructifs sur des échantillons ou des coupes transversales macroscopiques afin de vérifier la pénétration réelle à la racine. Enfin, les inspecteurs doivent effectuer des contrôles dimensionnels après soudage — en vérifiant la position des trous et la planéité des panneaux — afin de garantir que le sous-ensemble soudé s'emboîtera correctement dans le produit final.

WPS, premiers articles et contrôle des lots

Une production en série fiable ne peut pas reposer sur la mémoire d'un seul opérateur. Les paramètres précis permettant d'obtenir une soudure réussie sont consignés dans une spécification de procédure de soudage (WPS), étayée par un rapport de qualification de procédure (PQR).

Pour garantir la qualité d'un lot, il est nécessaire de mettre en place un processus de travail systématique :

Soudure d'essai → Premier article → Validation des paramètres → Production en série → Contrôle de processus

Une fois l'inspection du premier article (FAI) validée, les paramètres de soudage, la configuration du dispositif de fixation et la séquence de soudage sont verrouillés. Au cours de la production en série, les équipes qualité effectuent des prélèvements programmés afin de s'assurer que l'accumulation de chaleur résultant de plusieurs heures de soudage n'a pas entraîné de dérive des tolérances.

Lorsqu'ils évaluent un nouveau fournisseur de tôlerie, les acheteurs doivent toujours demander à consulter ses documents relatifs aux procédures de soudage (WPS) et ses rapports d'inspection du premier article ; en effet, les sites qui se fient uniquement au « ressenti de l'opérateur » ne peuvent garantir la cohérence sur l'ensemble d'une production en grande série.

Soudage Heliarc vs soudage MIG : qualité, rapidité et coût

Les responsables des achats ont souvent tendance à se concentrer sur la faible vitesse d'avance du soudage TIG lorsqu'ils comparent des devis. Or, pour évaluer le coût réel d'un assemblage soudé, il faut prendre en compte l'ensemble du cycle de production, et pas seulement les minutes passées sous l'arc.

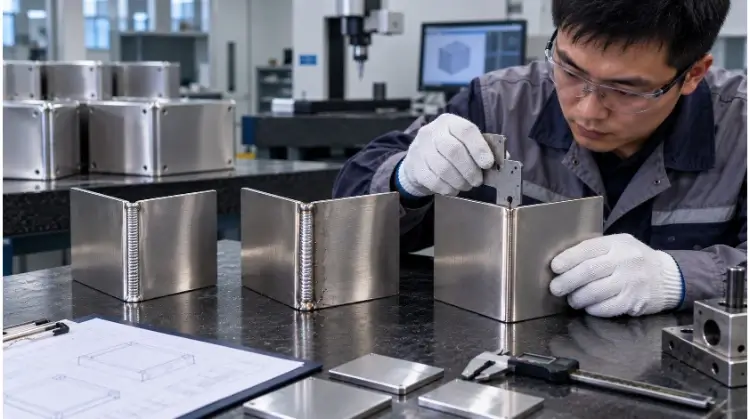

Soudage TIG, MIG et au laser

Les différents procédés de soudage présentent des avantages spécifiques en fonction de l'épaisseur du matériau, de la configuration de l'assemblage et du volume de production.

Lorsqu'ils examinent un nouveau projet, les ingénieurs de production appliquent généralement les règles de routage suivantes :

• Évaluer TIG en premier lieu pour la tôle fine, les assemblages de précision et les joints esthétiques très visibles.
• Évaluer MIG en premier lieu pour les tôles plus épaisses (généralement > 3,0 mm) et les éléments structurels à haut rendement, pour lesquels la rapidité prime sur l’esthétique.
• Évaluer Soudage au laser pour une production de volume moyen à élevé, où le positionnement des pièces lors de l'assemblage est très stable et reproductible.

Main-d'œuvre, finition et retouches

Pour comprendre pourquoi le soudage TIG peut s'avérer plus rentable malgré sa vitesse plus faible, les acheteurs doivent calculer le coût total de possession de l'assemblage soudé :

Coût total du soudage = Mise en place + Main-d'œuvre + Gaz et métal d'apport + Dispositifs de fixation + Finition + Contrôle + Retouches + Rejets

Le soudage MIG permet un dépôt rapide du métal, ce qui réduit le temps de main-d'œuvre directement lié à l'étape de soudage elle-même. Cependant, le MIG génère souvent des projections et nécessite des cordons de soudure plus épais. Si la pièce doit présenter une surface lisse, peinte ou esthétiquement impeccable, le gain de temps réalisé lors du soudage est immédiatement perdu lors des étapes de meulage, de lissage et de polissage.

Dans les projets de tôlerie esthétique, les opérations de finition et de retouche peuvent représenter jusqu’à 60% du coût total d’assemblage. Opter pour le soudage TIG afin d’éliminer les projections constitue une décision stratégique permettant de réduire les coûts. Pour un boîtier en acier inoxydable nécessitant une finition brossée #4, une soudure TIG sans projections permet souvent d’obtenir un coût unitaire total inférieur, car elle évite des heures de meulage intensif après soudage. Les coûts unitaires évoluent également de manière efficace : à mesure que les quantités produites augmentent, les coûts initiaux d’outillage (fixations sur mesure pour dissipateurs thermiques) sont amortis sur la durée de vie du projet.

TIG manuel, cobot et robotisé

L'extension de la production TIG passe par l'automatisation afin de réduire la dépendance vis-à-vis d'une main-d'œuvre spécialisée dans le soudage manuel, difficile à trouver.

• TIG manuel Convient parfaitement au prototypage, aux petites séries et aux projets présentant une grande diversité de modèles où l'accès aux joints est complexe.
• Cobot (robot collaboratif) TIG Elle est adaptée à la production en séries moyennes comportant des coutures répétitives. Les opérateurs peuvent programmer rapidement le bras en le guidant le long du joint, ce qui la rend pratique sans entraîner de longs délais de mise en place.
• TIG robotisé est réservé à une production très stable et à grand volume. Ce procédé nécessite d'importants investissements pour la mise en place de gabarits rigides et de systèmes automatisés d'alimentation en fil. Plus important encore, il exige des tolérances strictes de ±0,1 mm lors des opérations en amont de découpe au laser et de pliage ; dans le cas contraire, le robot se contentera de souder dans le vide.

Lorsqu'ils évaluent le soudage TIG automatisé, les responsables de la planification de la production doivent tenir compte d'une contrainte physique :

L'automatisation améliore la régularité et réduit la main-d'œuvre directe, mais elle ne supprime pas les limites de vitesse de dépôt du soudage TIG.

L'arc continue de faire fondre le métal à la même vitesse physique ; le retour sur investissement provient de la disponibilité continue de la machine et de la réduction des taux de défauts, et non d'une augmentation de la vitesse de déplacement.

Conclusion

Le soudage TIG (Heliarc) est un procédé propre et très facile à maîtriser, qui offre des résultats exceptionnels tant sur le plan mécanique qu'esthétique. C'est le choix idéal pour les tôles fines, les boîtiers de précision et les assemblages très visibles.

Le soudage MIG s'avère plus rentable pour les pièces structurelles plus épaisses, tandis que le soudage au laser offre une rapidité inégalée pour les assemblages à grand volume et aux tolérances serrées. En fin de compte, le choix du procédé approprié dépend du matériau de base, de l'épaisseur, de la géométrie du joint, des tolérances admissibles, des exigences esthétiques et du volume total de production.

Vous ne savez pas si le soudage TIG, MIG ou au laser convient à votre pièce ?

Envoyez-nous votre plan, la nuance du matériau, l'épaisseur, les exigences en matière de soudure, l'état de surface et la quantité prévue.. L'équipe d'ingénieurs de TZR examinera la conception des assemblages, les risques de déformation, les exigences en matière d'inspection et le coût total de production, et fournira un rapport DFM détaillé ainsi qu'un devis dans les 24 heures.
