Fresatura CNC vs. tornitura: scelta del processo, DFM e costi

La differenza principale tra la fresatura CNC e la tornitura CNC risiede nel movimento del pezzo e dell'utensile. Nella fresatura, un utensile da taglio rotante modella un pezzo fermo, il che la rende ideale per superfici piane e complesse. Nella tornitura, invece, è il pezzo a ruotare contro un utensile fisso, il che la rende perfetta per i componenti cilindrici.

Tuttavia, la scelta del processo di produzione più economico per un progetto specifico va ben oltre la semplice identificazione della forma di un componente (quadrata o rotonda che sia). Sebbene la geometria di base costituisca il punto di partenza, la decisione finale è spesso determinata dal numero di configurazioni, dai rapporti tra i piani di riferimento, dalle finiture superficiali richieste e dal volume totale di produzione.

Per colmare il divario tra un modello CAD e un preventivo definitivo, la seguente analisi si concentra esclusivamente sui vincoli pratici legati alla progettazione per la produzione (DFM) e sui fattori che determinano effettivamente un aumento dei costi di produzione.

Utilizza la matrice decisionale rapida riportata di seguito per valutare il processo di partenza più adatto al tuo prossimo componente:

Movimento di taglio e funzionalità

Per valutare quale processo sia più adatto a un pezzo specifico, è utile comprendere in che modo ciascuna macchina asporti il materiale e da quali direzioni l'utensile da taglio possa accedere al pezzo.

Fresatura CNC

Nella fresatura, il mandrino della macchina fa ruotare l'utensile da taglio. Il pezzo da lavorare viene fissato a un piano di lavoro, serrato in una morsa o montato su un asse rotante. Poiché l'utensile si muove lungo una superficie fissa, la fresatura consente di realizzare in modo efficiente piani piatti, gradini, cavità, scanalature, contorni esterni, fori multidirezionali e filettature.

Il vincolo principale nella fresatura è l’accesso dell’utensile. Una fresatrice standard a 3 assi opera da un’unica direzione fissa. Se il pezzo richiede la lavorazione su più lati, l’operatore deve capovolgere manualmente il pezzo e fissarlo nuovamente. Le macchine a 4 e 5 assi risolvono questo problema ruotando il pezzo per esporre diverse facce al mandrino. Come regola generale, per un pezzo con caratteristiche su quattro lati, il passaggio da una macchina a 3 assi a una a 5 assi può ridurre i tempi di attrezzaggio da 2 ore a 20 minuti, abbassando direttamente il costo della manodopera e riducendo al minimo l’errore umano durante il ri-serraggio.

Tornitura CNC

Nella tornitura, il pezzo viene serrato in un mandrino e fatto ruotare dal mandrino principale. Un utensile da taglio a punta singola avanza in senso assiale o radiale contro il materiale in rotazione.

I centri di tornitura realizzano naturalmente diametri esterni (OD), fori interni (ID), facce frontali, gradini, conicità, scanalature, filettature assiali e operazioni di troncatura. Poiché il pezzo ruota attorno a un centro fisso, la lavorazione del diametro esterno (OD), del diametro interno (ID) e di un gradino di spianatura in un unico serraggio garantisce intrinsecamente il rispetto di tolleranze rigorose di concentricità e di eccentricità senza alcuno sforzo aggiuntivo di allineamento.

Lavorazione con tornio-fresatrice

I centri di fresatura-tornitura integrano le funzionalità di fresatura in una piattaforma di tornitura. Utilizzano utensili motorizzati (fresette e punte motorizzate), un asse C per ruotare e bloccare il mandrino ad angoli precisi e, spesso, un mandrino secondario per serrare l'estremità opposta del pezzo.

Questa architettura consente a una singola macchina di tornire un diametro cilindrico, bloccare il mandrino e quindi fresare una superficie piana, praticare un foro trasversale o tagliare una scanalatura. Tuttavia, l’utilizzo di una macchina fresatrice-tornitrice non garantisce che un pezzo sia rigorosamente “lavorato in un unico passaggio”. Un componente potrebbe comunque richiedere un secondo allestimento, una rettifica cilindrica per accoppiamenti stretti dei cuscinetti, l’elettroerosione per angoli interni acuti, una sbavatura manuale complessa o una tornitura a freddo dopo il trattamento termico.

Parte: Geometria e selezione del processo

Per assegnare un pezzo a un centro di fresatura o tornitura è necessario andare oltre il suo profilo di base. La scelta del processo dipende dall’interazione tra le diverse caratteristiche geometriche, dalla direzione in cui sono orientate e dal modo in cui la macchina fisserà il materiale grezzo.

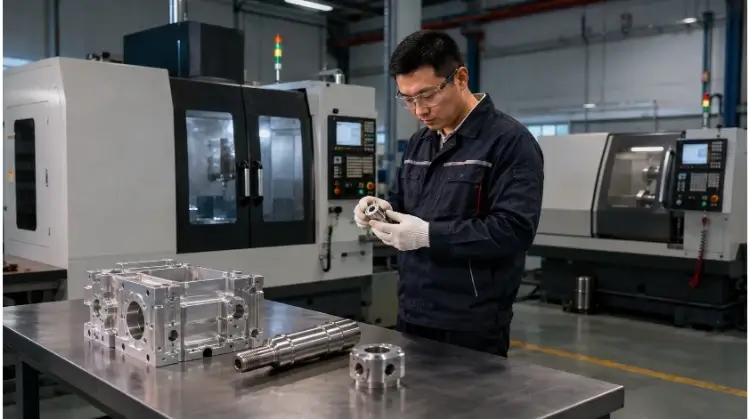

Parti prismatiche

Tra i componenti prismatici figurano elementi quali alloggiamenti per apparecchiature, blocchi di montaggio, cavità degli stampi, dissipatori di calore, parentesi, e i collettori delle valvole.

Questi componenti vengono solitamente inviati a fresatrici CNC. La loro geometria richiede la asportazione di materiale per ottenere superfici piane intersecanti, cavità di profondità variabile e schemi di fori su più piani.

Quando si esaminano pezzi prismatici, la portata dell’utensile e l’orientamento del pezzo rappresentano i fattori limitanti. Anche una staffa apparentemente semplice, ricavata da un blocco di alluminio 6061-T6, può richiedere tre configurazioni separate se presenta fori filettati sulla parte superiore, frontale e laterale. Inoltre, le cavità profonde o i contorni superficiali complessi determinano se la lavorazione standard a 3 assi sia sufficiente o se siano necessari percorsi utensile a 5 assi per garantire la rigidità e la portata dell’utensile.

Parti rotanti

I componenti rotanti comprendono alberi, perni, boccole, flange su misura, manicotti, rulli e raccordi filettati su misura.

Quando le caratteristiche principali — quali le superfici di appoggio, i fori interni e le facce di tenuta — condividono un asse centrale, il pezzo va lavorato al tornio. La revisione tecnica in questo caso si concentra sui rapporti lunghezza/diametro (L/D) per evitare la deformazione del materiale e verifica quali superfici possano essere serrate in modo sicuro dalle ganasce del mandrino.

Tuttavia, un profilo circolare non implica automaticamente la lavorazione al tornio. Ad esempio, una lamiera sottile e circolare in acciaio inossidabile 316L, caratterizzata da numerose cavità asimmetriche e da una fitta rete di fori, potrebbe risultare più stabile su una fresatrice verticale. Sul tornio, i pezzi circolari a pareti sottili spesso si deformano sotto la pressione delle ganasce del mandrino, rendendo la fresatura la scelta geometrica più sicura.

Componenti con caratteristiche miste

Molti componenti funzionali richiedono caratteristiche sia rotazionali che prismatiche. Si consideri, ad esempio, un raccordo per fluidi in alluminio realizzato su misura. Questo componente presenta le seguenti caratteristiche:

• Un corpo principale cilindrico
• Un foro interno assiale
• Filettature esterne
• Due fori laterali radiali
• Due superfici di serraggio
• Una superficie di riferimento

Per questa geometria, sono possibili tre percorsi di produzione principali:

1. Lavorazione separata di tornitura e fresatura: Il corpo cilindrico, il foro interno e la filettatura esterna vengono lavorati su un tornio standard a 2 assi. Il pezzo viene quindi rimosso, fissato in una morsa su una fresatrice a 3 assi, e vengono lavorati i fori radiali, le superfici piatte e la superficie di posizionamento.
2. Tornitura con utensili motorizzati: Il pezzo viene caricato su un tornio dotato di utensili motorizzati. Gli utensili di tornitura rifiniscono il diametro esterno e il foro interno. Il mandrino viene quindi bloccato e le frese e le punte motorizzate realizzano i piatti, la superficie di posizionamento e i fori radiali.
3. Centro di tornitura e fresatura completo: Il mandrino principale lavora il diametro esterno primario e fresatura le caratteristiche radiali. Il mandrino secondario afferra quindi il pezzo, un utensile di troncatura lo separa dalla barra grezza e il mandrino secondario riporta indietro il pezzo per lavorare il foro interno sull’estremità opposta.

Dal punto di vista geometrico, tutti e tre i percorsi consentono di realizzare correttamente questo connettore. La decisione finale dipende dalla ripetibilità delle attrezzature, dagli errori di trasferimento dei punti di riferimento e dai costi totali di configurazione — fattori che analizzeremo di seguito.

Regole DFM per la fresatura e la tornitura

Le scelte progettuali determinano direttamente la scelta degli utensili, la stabilità della lavorazione, le velocità di asportazione del materiale e, in ultima analisi, il tempo di ciclo. Progettare in funzione della producibilità (DFM) significa comprendere come un utensile da taglio interagisca fisicamente con il pezzo all’interno della macchina.

Progettazione di funzioni di fresatura

Quando i nostri ingegneri esaminano un pezzo da sottoporre a fresatura CNC, individuano gli elementi che costringono la macchina a rallentare, richiedono utensili su misura o provocano vibrazioni.

Raggi degli angoli interni

• Perché è difficile: Le frese a testa tonda non sono in grado di tagliare angoli interni perfettamente squadrati.
• Impatto sulla qualità: Spingere con forza un utensile in un angolo acuto provoca vibrazioni, scalfitture e una finitura superficiale scadente a causa di un improvviso picco di pressione dell'utensile.
• Impatto sui costi: Per realizzare una curva molto stretta è necessario passare a frese sempre più piccole, il che comporta l’esecuzione di più passate a velocità di avanzamento ridotte e un aumento del tempo di ciclo.
• Modifica del progetto: Progettare i raggi degli angoli interni leggermente superiori ai raggi standard degli utensili. Ad esempio, se la profondità di una tasca consente l’utilizzo di una fresa a testa cilindrica da 6 mm di diametro, specificare un raggio interno di 3,5 mm anziché esattamente 3 mm. Ciò consente all’utensile di scorrere lungo l’angolo in modo continuo.

Tasche profonde

• Perché è difficile: La lavorazione di cavità profonde richiede un'ampia sporgenza dell'utensile dal portamandrino.
• Impatto sulla qualità: Gli utensili allungati si deformano sotto l'azione delle forze di taglio, causando la conicità delle pareti della cavità e la formazione di evidenti segni di vibrazione.
• Impatto sui costi: Per evitare la rottura dell'utensile, l'operatore deve ridurre drasticamente la velocità di avanzamento e la profondità di taglio.
• Modifica del progetto: Limitare la profondità della cavità a 3–4 volte il diametro dell'utensile, oppure progettare la cavità con pareti a gradini e angoli di sformo in modo da consentire a utensili più corti e rigidi di svolgere la maggior parte del lavoro.

Fessure strette

• Perché è difficile: Le fessure strette limitano il diametro massimo della fresa, costringendo all'uso di utensili fragili.
• Impatto sulla qualità: L'evacuazione dei trucioli risulta fortemente limitata. La fresa finisce per ritagliare i propri trucioli, provocando rigature sulle pareti della scanalatura.
• Impatto sui costi: L'elevata usura degli utensili e le frequenti rotture degli stessi comportano tempi di fermo macchina e un aumento dei costi per gli utensili.
• Modifica del progetto: Allargare le fessure ove possibile, oppure progettarle in modo che attraversino completamente il pezzo per consentire ai trucioli di fuoriuscire facilmente dal fondo.

Pareti sottili

• Perché è difficile: Le sezioni trasversali sottili non hanno la rigidità necessaria per resistere alla pressione radiale dell'utensile da taglio.
• Impatto sulla qualità: Durante il taglio, la parete si flette allontanandosi dall'utensile, causando imprecisioni dimensionali, deformazioni e spessori non uniformi.
• Impatto sui costi: Richiede percorsi utensile specializzati a bassa forza, più passaggi con molla o operazioni termiche di distensione.
• Modifica del progetto: Aumentare lo spessore delle pareti laddove lo spazio lo consenta (ad esempio, mantenendo uno spessore minimo di 1,5 mm per la fresatura standard dell'alluminio) oppure integrare nel progetto delle nervature di rinforzo per aumentare la rigidità strutturale.

Tasche a fondo piatto

• Perché è difficile: Una transizione perfettamente netta a 90 gradi tra il fondo di una tasca e una parete laterale mette a dura prova la punta affilata di una fresa a testa quadrata standard.
• Impatto sulla qualità: Provoca concentrazioni di sollecitazioni nel pezzo finito e aumenta il rischio di scheggiature sulla punta dell'utensile.
• Impatto sui costi: Spesso è necessario eseguire la sgrossatura con un unico utensile e la finitura con una fresa a testa quadrata specifica, solo per rifinire l'angolo del pavimento.
• Modifica del progetto: Aggiungere un leggero smussatura (raggio arrotondato) ai bordi inferiori. Ciò consente di utilizzare una fresa a raggio arrotondato, che è notevolmente più resistente e permette un avanzamento molto più veloce.

Progettazione delle funzioni di tornitura

Per i componenti torniti, il DFM si concentra in particolare sulla sicurezza con cui il pezzo può essere afferrato e sul comportamento del materiale durante la rotazione ad alti regimi.

• Rapporto lunghezza/diametro (L/D): I pezzi lunghi e sottili tendono a oscillare o a deviare rispetto all'utensile da taglio. Rapporti L/D elevati richiedono solitamente una contropunta per il supporto centrale o un lunetta.
• Lunghezza di serraggio e superfici: Le ganasce del mandrino devono avere una superficie sufficiente per serrare il pezzo in modo sicuro. Se un pezzo presenta contorni complessi fino all'estremità, è necessario aggiungere del materiale in eccesso semplicemente per poterlo serrare; tale materiale viene poi troncato e scartato.
• Forature profonde e evacuazione dei trucioli: Le barre di alesatura sono particolarmente soggette alle vibrazioni. I fori ciechi profondi sono particolarmente difficili da lavorare perché i trucioli si accumulano sul fondo, con il rischio di urti dell’utensile e rigature del diametro interno.
• Cilindri a pareti sottili: Le ganasce del mandrino esercitano un'enorme pressione radiale. La presa su tubi sottili o l'alesatura di un alloggiamento a pareti sottili può schiacciare o deformare il pezzo, con il risultato che, una volta rimosso dalla macchina, questo risulterà fuori tondo.
• Scanalature di scarico (sottosquadri): Gli utensili per la filettatura e le barre di alesatura necessitano di un punto in cui iniziare e terminare in modo netto. La progettazione di smussi di filettatura e di sottosquadri interni impedisce all'utensile di urtare contro una spalla.
• Eccentrico del filetto: Gli utensili non sono in grado di realizzare filettature a tutta profondità in modo perfetto fino a una parete perpendicolare. Lasciare uno spazio sufficiente per consentire all’utensile di filettatura di essere estratto.
• Punto di inizio del taglio: Si consideri il punto in cui la lama di taglio separerà il pezzo dalla barra. Questa operazione lascia una piccola protuberanza o bava che spesso richiede un'ulteriore operazione di spianatura qualora si desideri ottenere un'estremità perfettamente liscia.
• Distanza tra utensile e superficie: Le caratteristiche interne, come i fori a gradini, devono garantire uno spazio libero sufficiente affinché il gambo della barra di alesatura possa entrare senza urtare la parte anteriore del pezzo.

Lavorazione di tipo svizzero: La tornitura di tipo svizzero può essere presa in considerazione per pezzi di piccolo diametro e snelli ricavati da barre. La boccola di guida sostiene il materiale in prossimità della zona di taglio, riducendo notevolmente la flessione durante la lavorazione.

Materiale e forma delle scorte

La forma grezza del materiale — che si tratti di barre, blocchi rettangolari, lamiere, tubi a pareti sottili o pezzi forgiati quasi finiti — determina il percorso di lavorazione tanto quanto il modello CAD.

È fondamentale confrontare le diverse forme dei pezzi grezzi. Partire da pezzi grezzi di dimensioni standard riduce al minimo le passate di sgrossatura pesanti. Tuttavia, l’efficienza nell’utilizzo del materiale dipende interamente dalla corrispondenza tra la geometria finale e la forma del pezzo grezzo, piuttosto che da una regola generale secondo cui “la tornitura consente di risparmiare più materiale rispetto alla fresatura”. La produzione di grandi quantità di scarti da pezzi grezzi costosi incide pesantemente sul costo unitario.

Inoltre, i diversi materiali presentano comportamenti specifici quando vengono lavorati con l'utensile da taglio, aspetto di cui il nostro stabilimento deve tenere conto durante la pianificazione del processo:

• Acciaio inossidabile (ad es., 316L): Tende all’indurimento da lavorazione. La lavorazione richiede avanzamenti aggressivi e decisi; lo sfregamento dell’utensile contro il materiale indurisce la superficie, danneggiando gli utensili di taglio successivi.
• Titanio (ad es., grado 5): Scarso conduttore di calore. Il calore generato dal taglio viene trasferito direttamente sul tagliente anziché essere dissipato insieme al truciolo, accelerando l’usura dell’utensile e rendendo necessari assetti rigidi e strategie di lubrificazione su misura.
• Alluminio (ad es., 6061-T6): Offre un'eccellente lavorabilità, ma i trucioli sono abrasivi e graffiano facilmente le superfici finite durante la rimozione.
• Plastica (ad es., Delrin, PEEK): È altamente soggetto a deformazioni termiche e a distorsioni dovute al serraggio. Le passate di sgrossatura pesanti possono generare tensioni interne che causano la deformazione del materiale plastico alcuni giorni dopo la lavorazione.
• Tubi a parete sottile: Spesso sono necessarie ganasce morbide su misura o mandrini interni espandibili per evitare lo schiacciamento da parte delle ganasce e mantenere la concentricità.

Configurazioni, sistemi di riferimento e qualità di lavorazione

Componenti che appaiono quasi identici sullo schermo di un programma CAD possono comportare preventivi di produzione molto diversi tra loro. Il fattore principale alla base di questa discrepanza è il numero di configurazioni e la gestione delle tolleranze.

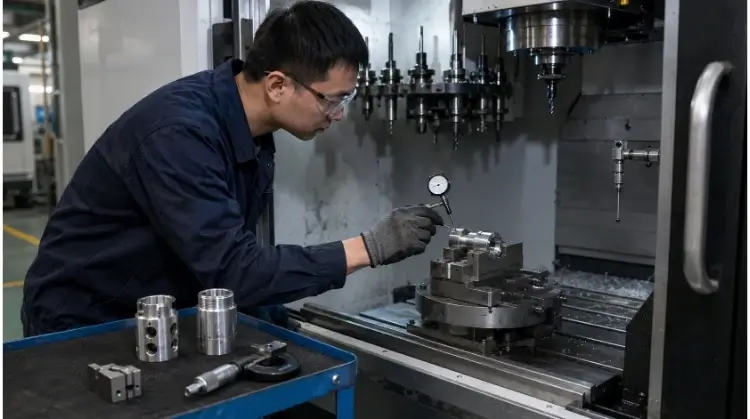

Fissaggio dei pezzi e trasferimento dei punti di riferimento

Ogni volta che un pezzo viene sganciato, capovolto e nuovamente fissato, il processo di produzione comporta costi e rischi nascosti. Il rifissaggio comporta un aumento del lavoro manuale, del tempo dedicato alla misurazione con comparatore, del costo delle ganasce morbide su misura, della gestione dei lavori in corso (WIP) e delle fasi di ispezione intermedie.

Cosa ancora più importante, il nuovo serraggio comporta errori di trasferimento dei dati. Tornando al nostro esempio di raccordo per fluidi in alluminio su misura: se un’officina sceglie di tornire prima il corpo cilindrico e poi di trasferire il pezzo su una fresatrice per realizzare i fori radiali laterali e le superfici di serraggio, l’operatore deve riposizionare l’asse centrale del cilindro nella morsa della fresatrice. Se tali fori radiali devono rispettare una tolleranza posizionale rigorosa (ad esempio, una posizione reale di 0,05 mm rispetto al foro centrale), questa seconda configurazione diventa la principale fonte di accumulo di tolleranze e di rischio di scarti.

Tuttavia, raggruppare tutte le operazioni in un unico ciclo di lavorazione non è automaticamente la soluzione più economica. Se la quantità di produzione è bassa, le caratteristiche fresate sono semplici e le tolleranze posizionali tra le caratteristiche tornite e fresate sono ampie, separare le operazioni tra un tornio standard e una fresatrice a 3 assi consente di evitare l’elevata tariffa oraria e i costi di programmazione complessi di un centro di tornitura-fresatura.

Tolleranze critiche e ispezione

Le indicazioni funzionali riportate su un disegno determinano la sequenza di lavorazione, la scelta del sistema di riferimento e il tipo di controllo richiesto.

• Concentricità e eccentricità: Se un albero richiede un'eccentricità ridotta tra il perno del cuscinetto (diametro esterno) e il foro (diametro interno), l'operatore organizzerà le operazioni in modo da lavorare entrambe le caratteristiche con lo stesso serraggio, eliminando così le variabili legate al cambio di serraggio.
• Perpendicolarità: Se una faccia frontale deve essere perfettamente perpendicolare all’asse centrale, la soluzione più sicura consiste nel lavorarla e, contemporaneamente, tornire il diametro esterno.
• Posizione e angolarità: Le strette relazioni angolari tra i fori laterali radiali e il corpo principale spesso rendono necessario l'utilizzo di una macchina di fresatura-tornitura, dove l'encoder dell'asse C garantisce un posizionamento angolare preciso.

Questi requisiti incidono direttamente sul prezzo del preventivo, poiché determinano le attrezzature di ispezione e i tempi necessari. Le tolleranze generali potrebbero richiedere solo calibri e micrometri. Gli accoppiamenti dei cuscinetti richiedono calibri per fori. Un runout stretto richiede il posizionamento del pezzo su blocchi a V con un comparatore. Le indicazioni di posizione esatta su più piani spesso impongono l’utilizzo di una macchina di misura a coordinate (CMM), che richiede tempo dedicato alla programmazione e rapporti completi di ispezione del primo articolo (FAI).

Consiglio dell'esperto: Ecco perché è fondamentale chiarire esplicitamente, nel disegno allegato alla richiesta di preventivo, quali tolleranze siano strettamente funzionali e quali invece siano tolleranze standard generali (ad esempio, ISO 2768-m). L’applicazione di tolleranze eccessive alle caratteristiche non critiche costringe il produttore a ricorrere a passate di finitura più lente e a ispezioni con macchine di misura a coordinate (CMM), con il risultato di un preventivo artificialmente gonfiato.

Finitura superficiale e posa

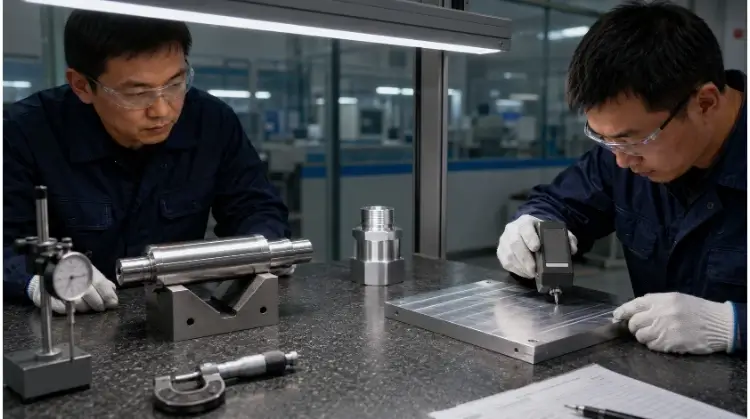

La rugosità superficiale (valore Ra) e la direzione della struttura superficiale (lay) sono caratteristiche correlate ma distinte. Il semplice rispetto del valore Ra richiesto non garantisce il corretto funzionamento del pezzo se i segni lasciati dall'utensile sono orientati in modo errato.

La tornitura lascia generalmente una scanalatura a spirale continua e microscopica — molto simile a quella di un disco in vinile — poiché si tratta di un taglio continuo effettuato con un unico punto di contatto. La fresatura lascia segni dell’utensile che possono essere paralleli, arcuati o incrociati, a seconda del percorso dell’utensile e dell’avanzamento trasversale.

L'orientamento di questi segni di lavorazione influisce sull'attrito, sulla ritenzione del lubrificante, sull'aspetto e sulla tenuta.

Consiglio dell'esperto: Si consideri una scanalatura di tenuta con O-ring. Nel caso di una tenuta dinamica sottoposta ad alta pressione, una scanalatura a spirale generata dalla tornitura standard può agire come una filettatura microscopica, facendo passare continuamente il fluido oltre la tenuta mentre l’albero si muove. In questo scenario, potrebbero essere necessarie operazioni di tornitura a tuffo, rullatura o successiva rettifica per eliminare la scanalatura a spirale, anche se il valore Ra misurato rientra già nei limiti specificati.

Inoltre, specificare valori di rugosità superficiale inutilmente bassi (ad esempio, 0,4 µm / 16 µin su tutta la superficie) costringe l'operatore a ridurre drasticamente le velocità di avanzamento, a sostituire frequentemente gli inserti o ad aggiungere fasi di lucidatura secondarie. Ciò fa aumentare significativamente i costi di produzione senza apportare alcun valore aggiunto in termini di funzionalità.

Percorso produttivo e costo totale

In definitiva, la fattibilità tecnica deve tradursi in una decisione in materia di approvvigionamento. La scelta tra la separazione delle operazioni e l'utilizzo di una macchina multiasse dipende dal rapporto tra i tempi di configurazione, la manodopera e le tariffe orarie delle macchine da un lato e il volume di produzione dall'altro.

Fresatura e tornitura separate

Il tradizionale percorso di lavorazione “prima tornitura, poi fresatura” non è di per sé obsoleto. Spesso rappresenta la scelta più economica per:

• Prototipi e lotti in piccole quantità: Laddove la programmazione complessa non può essere ammortizzata.
• Caratteristiche minime di fresatura: Ad esempio, un semplice albero con un unico lato piatto per la chiave su un'estremità.
• Allineamento approssimativo delle caratteristiche: Quando non sussiste una relazione GD&T rigorosa (come la posizione reale o la concentricità) tra i diametri torniti e le cavità fresate.
• Sistemi di serraggio standard: Quando le morse e i mandrini standard sono in grado di trattenere il pezzo in modo affidabile senza bisogno di dispositivi di fissaggio su misura.
• Orari flessibili: La suddivisione delle operazioni consente a un’officina di ottimizzare la capacità su più macchine standard, anziché creare un collo di bottiglia su un unico centro di fresatura-tornitura ad alto costo.

Tuttavia, gli acquirenti devono tenere conto dei costi nascosti delle operazioni frazionate. Il costo effettivo non è dato solo dal tempo di ciclo delle due macchine, ma comprende anche:

• Tempi di attesa: L'attesa della disponibilità di programma su due macchine distinte può allungare di diversi giorni i tempi di consegna complessivi rispetto a un processo con un unico allestimento.
• Trasferimento e movimentazione manuali tra le postazioni di lavoro.
• Ripetizione della misurazione con comparatore e della ricerca dei bordi per la seconda configurazione.
• Il costo della progettazione e della lavorazione meccanica di ganasce morbide su misura.
• Ispezioni intermedie tra un'operazione e l'altra.
• Lavori in corso (WIP) in attesa di lavorazione in officina.
• Maggiore rischio di scarti: se l'operatore addetto alla fresatura non allinea correttamente il pezzo durante la seconda configurazione, il tempo e il materiale impiegati nella fase di tornitura vanno completamente persi.

Utensili motorizzati e fresatura-tornitura combinata

I centri di fresatura-tornitura e i torni dotati di utensili motorizzati sono progettati per ottimizzare le operazioni. Questa soluzione offre notevoli vantaggi per:

• Corpi cilindrici con caratteristiche laterali marcate: Pezzi che richiedono una tornitura di diametro esterno pesante, oltre a foratura radiale, maschiatura e fresatura piana.
• Allineamento rigoroso dei dati: Quando gli elementi fresati devono allinearsi perfettamente con quelli torniti, eliminare la fase di riposizionamento è l’unico modo affidabile per garantire tolleranze strette.
• Produzione in serie automatizzata: La combinazione delle funzionalità di tornio-fresatrice con un alimentatore di barre consente una lavorazione “a ciclo continuo”, riducendo drasticamente i costi di manodopera per singolo pezzo.

Il compromesso è rappresentato dall'investimento iniziale. La produzione con tornio-fresatrice comporta:

• Una tariffa oraria della macchina notevolmente più alta.
• Programmazione CAM più complessa e simulazione delle collisioni.
• Portautensili motorizzati dedicati, costosi.
• Tempi iniziali più lunghi per la configurazione e la messa a punto della macchina.
• Limiti di spazio all'interno dell'ingombro della macchina per utensili lunghi.

Esempio di connettore in alluminio:

Tornando al nostro connettore per fluidi in alluminio su misura, è il volume di produzione a dettare la strada da seguire.

Per una produzione di prototipi di 5 pezzi, sostenere i costi di 3 ore di programmazione CAM complessa per fresatura-tornitura non ha alcun senso dal punto di vista economico. I nostri ingegneri affiderebbero questa operazione a un tornio standard, per poi trasferire manualmente il pezzo su una fresatrice a 3 assi per la realizzazione dei fori radiali.

Tuttavia, per una produzione di 2.000 pezzi, l’elevato costo orario del tornio-fresatrice viene rapidamente ammortizzato. La macchina è in grado di prelevare la materia prima da un alimentatore di barre, tornire il diametro esterno, fresare le superfici piatte, forare i fori radiali, troncare il pezzo e far cadere un connettore finito e perfettamente allineato in un raccoglitore di pezzi ogni 3 minuti, senza alcuna manipolazione manuale e senza errori di trasferimento dei punti di riferimento.

Conclusione

La fresatura CNC rappresenta in genere il punto di partenza migliore per pezzi prismatici, cavità e caratteristiche su più lati. La tornitura CNC è solitamente più efficiente per diametri, fori, conicità e filettature disposte attorno a un unico asse. La lavorazione combinata fresatura-tornitura diventa vantaggiosa quando le caratteristiche rotazionali e fuori asse richiedono un allineamento preciso o quando il volume di produzione giustifica una riduzione delle operazioni di attrezzaggio.

Pronti per la produzione? Inviateci il vostro modello 3D, il disegno tecnico, il materiale, la quantità e le tolleranze critiche per una revisione DFM. I nostri ingegneri valuteranno le diverse soluzioni di fresatura, tornitura e fresatura-tornitura per fornirvi un preventivo ottimizzato in termini di qualità, tempi di consegna e costo totale di produzione.
