Costo del taglio laser: un'analisi dettagliata dei prezzi in officina

Quando si preparano i preventivi per i componenti in lamiera, il costo del taglio laser non è mai forfettario. Dietro ogni preventivo di un fornitore si cela un calcolo rigoroso e standardizzato:

Costo totale = Resa del materiale + Tempo macchina (tariffa oraria) + Gas ausiliario + Messa a punto e operazioni secondarie

Il motivo più comune dei superamenti di budget non è il mercato dei materiali, bensì il file CAD stesso. Geometrie dei pezzi non ottimizzate — come fori eccessivi, raggi interni troppo stretti o profili di nesting inadeguati — aumentano di fatto il tempo di lavorazione effettivo e il consumo di gas. Una parte piccola con una disposizione complessa dei fori spesso costa di più da lavorare rispetto a una parte più grande con un contorno semplice.

Questa guida svela i retroscena del modello di determinazione dei prezzi in officina. Spiega in dettaglio come i produttori di lamiere calcolano il vostro preventivo e fornisce regole di progettazione concrete e di livello ingegneristico per ridurre il prezzo unitario prima ancora che il laser entri in funzione.

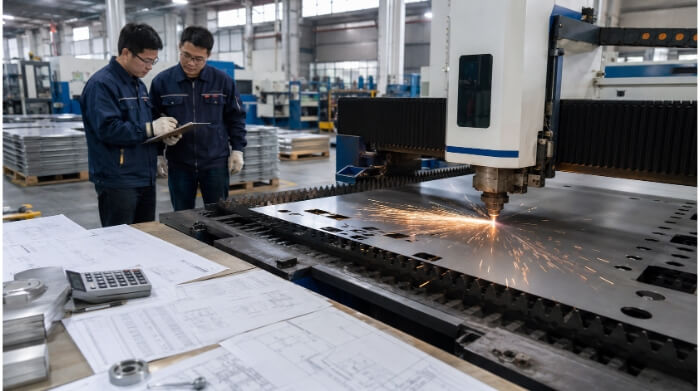

Come vengono calcolati i preventivi per il taglio laser?

La maggior parte delle aziende di lavorazione della lamiera calcola i preventivi utilizzando una formula standardizzata. I fattori principali sono la tariffa oraria delle macchine e i costi delle materie prime, rapportati al tempo esatto necessario per lavorare il pezzo specifico in officina.

Materiale

La materia prima rappresenta solitamente il costo base più elevato, calcolato in base al peso o alla superficie totale delle lamiere necessarie. Le lamiere più spesse e le leghe speciali, come l'acciaio inossidabile 316, fanno naturalmente aumentare il prezzo base.

I fornitori tengono conto anche delle dimensioni standard dei fogli. Se le dimensioni del vostro pezzo lasciano ampie strisce di materiale inutilizzato su un foglio standard da 4×8 piedi, tale materiale inutilizzato viene spesso incluso nel preventivo.

Tempo macchina

Si tratta del tempo totale durante il quale il laser è in funzione. I laser a fibra industriali hanno un tasso di funzionamento orario prestabilito che tiene conto dell'elevato consumo energetico, dell'usura dei componenti ottici e del forte deprezzamento della macchina.

Più a lungo un pezzo rimane sul piano di taglio, maggiore è il costo complessivo. Un laser da 12 kW taglia più velocemente di una macchina da 6 kW, ma anche il suo costo orario di esercizio è più elevato; ciò significa che è la geometria del pezzo a determinare quale macchina rappresenti la scelta più conveniente.

Piercing

La perforazione è l'azione con cui il laser penetra nella lamiera prima di iniziare il percorso di taglio. La perforazione dell'alluminio da 2 mm richiede frazioni di secondo, mentre la perforazione dell'acciaio al carbonio da 15 mm può richiedere dai 2 ai 3 secondi per foro.

Quando un pezzo richiede decine o centinaia di fori interni, questi tempi di lavorazione si accumulano rapidamente, comportando costi elevati. Inoltre, un numero eccessivo di forature riduce la durata degli ugelli e aumenta i costi di manutenzione.

Configurazione

La fase di configurazione comprende la programmazione del percorso utensile, il caricamento della lamiera grezza sul piano di lavoro della macchina e la calibrazione della distanza focale. Per gli ordini di piccole quantità o i singoli prototipi, questo tempo di configurazione incide in misura significativa sul prezzo unitario.

Man mano che le quantità per lotto aumentano da 50 a 500 pezzi, questo costo fisso diventa estremamente conveniente, poiché i costi iniziali di avviamento vengono ripartiti su centinaia di pezzi.

Assistenza Gas

I laser necessitano di un gas di supporto per espellere il metallo fuso dal solco di taglio. Per l'acciaio inossidabile e l'alluminio si utilizza solitamente l'azoto per prevenire l'ossidazione dei bordi, ma si tratta di un gas costoso. Nel caso di lamiere più spesse, il consumo di azoto può rappresentare dal 20% al 30% del costo totale di taglio.

L'ossigeno o l'aria compressa sono molto più economici, ma lasciano uno strato di ossido sul bordo di taglio. Ciò comporta un compromesso diretto in fase di produzione: il risparmio iniziale sul gas potrebbe comportare in seguito costose operazioni di levigatura manuale, qualora il pezzo debba essere saldato o verniciato a polvere.

Ritagli da incastro

I pezzi vengono disposti, o incastrati, su fogli di dimensioni standard per ottimizzare l'utilizzo del materiale. Lo spazio libero necessario tra i pezzi e gli scarti rimanenti vengono considerati scarti.

Se un pezzo presenta una forma molto irregolare che impedisce un impilamento compatto, l'efficienza del materiale diminuisce. In genere è l'acquirente a farsi carico del costo di questo materiale inutilizzato.

Dettagli di progettazione che influiscono sul tempo di funzionamento della macchina

Il tempo di lavorazione è la variabile più facilmente controllabile per gli ingegneri. Piccole modifiche al progetto possono ridurre in modo significativo il tempo impiegato dalla testa laser per muoversi e tagliare.

Percorso di taglio

La lunghezza complessiva del taglio determina direttamente la durata dell'operazione. Un contorno lungo e tortuoso richiede che la testa laser percorra una distanza maggiore e impieghi più tempo per l'elaborazione.

Le linee rette e i tracciati continui vengono elaborati molto più rapidamente. Unire più elementi di piccole dimensioni in un contorno complessivo più semplice è un modo diretto per ridurre il tempo di lavorazione sul piano di lavoro.

Numero di fori

Per ogni singolo foro, la testa laser deve fermarsi, perforare il materiale, tagliare il profilo e spostarsi nella posizione successiva. La lavorazione di un pezzo con 50 piccoli fori richiede molto più tempo rispetto a quella di una lastra piena delle stesse dimensioni esterne.

Come regola generale, il diametro dei fori non dovrebbe essere inferiore allo spessore della lamiera (rapporto 1:1). I fori più piccoli dello spessore del materiale causano spesso scarti, aumentando la percentuale di scarti e generando costi nascosti.

Ritagli interni

Come nel caso dei fori circolari, anche gli incavi interni irregolari richiedono forature singole e percorsi utensile distinti.

I tagli complessi, specialmente quelli con tolleranze ristrette, richiedono che la macchina operi a velocità di avanzamento inferiori per evitare la deformazione termica del metallo circostante. La semplificazione di queste geometrie interne consente al laser di mantenere una velocità ottimale.

Angoli acuti

Quando la testa laser incontra un angolo interno o esterno a 90 gradi, la macchina deve rallentare per cambiare direzione ed evitare di bruciare eccessivamente il materiale.

Aggiungendo un raggio di almeno 0,5 mm, o pari alla metà dello spessore del materiale, la macchina è in grado di mantenere una velocità di avanzamento costante e più elevata lungo tutto il contorno.

Spessore della lastra

La velocità di taglio è inversamente proporzionale allo spessore del materiale. Mentre un laser a fibra taglia rapidamente l'acciaio al carbonio da 2 mm, il taglio di lamiere da 10 mm richiede una velocità di avanzamento notevolmente inferiore.

Un materiale più spesso richiede inoltre tempi di foratura più lunghi e una pressione del gas più elevata, il che fa aumentare il costo complessivo in termini di tempo di lavorazione in modo esponenziale anziché lineare.

Scelte relative ai materiali e ai gas che incidono sul prezzo

La materia prima e il gas di supporto specifico necessario per il taglio incidono in misura significativa sul prezzo base. I diversi metalli reagiscono in modo diverso al raggio laser, determinando le impostazioni della macchina e il consumo di gas.

Acciaio al carbonio

L'acciaio al carbonio è il materiale di base più conveniente per la lavorazione generale. Di solito viene tagliato con l'ossigeno, che provoca una reazione esotermica che accelera il processo sulle lamiere più spesse.

Sebbene il costo del gas sia contenuto, il taglio con l'ossigeno lascia uno strato di ossido sul bordo. Questo strato deve spesso essere rimosso meccanicamente prima della verniciatura o della saldatura, con un conseguente aumento dei costi di manodopera.

Acciaio inox

L'acciaio inossidabile ha un costo della materia prima più elevato e richiede parametri di lavorazione diversi. Viene quasi sempre tagliato con azoto ad alta pressione per prevenire l'ossidazione e mantenere un bordo pulito e resistente alla corrosione.

Questo elevato consumo di azoto aumenta notevolmente la produttività oraria rispetto al taglio dell'acciaio dolce con ossigeno.

Alluminio

L'alluminio è leggero ma presenta un'elevata conducibilità termica. Dissipa rapidamente il calore, richiedendo una potenza laser maggiore per ottenere un taglio netto.

Come l'acciaio inossidabile, anche l'alluminio richiede l'uso di azoto come gas di protezione per evitare una scarsa qualità dei bordi. La combinazione tra l'elevato assorbimento di energia e l'uso di azoto mantiene i costi di lavorazione relativamente alti.

Metalli riflettenti

Metalli come il rame e l'ottone sono altamente riflettenti. Riflettono il raggio laser, il che può danneggiare le lenti ottiche delle macchine più vecchie.

Sebbene i moderni laser a fibra consentano di lavorarlo in tutta sicurezza, il taglio del rame richiede comunque velocità di avanzamento inferiori e controlli specifici dei parametri. Questa velocità di lavorazione più bassa fa aumentare direttamente il costo dell'utilizzo della macchina.

Ossigeno, azoto e aria

La scelta del gas rappresenta un compromesso diretto tra la qualità dei bordi e i costi di lavorazione. L'azoto garantisce un bordo pulito e pronto per la saldatura immediata, ma è costoso.

L'aria compressa rappresenta una soluzione intermedia estremamente conveniente. Per le lamiere di alluminio di spessore inferiore a 2 mm, l'uso dell'aria compressa al posto dell'azoto può talvolta ridurre i costi del gas del 40–50%. Il risultato è un bordo leggermente più ruvido, ma è perfetto per le staffe strutturali interne dove l'aspetto estetico non è una priorità.

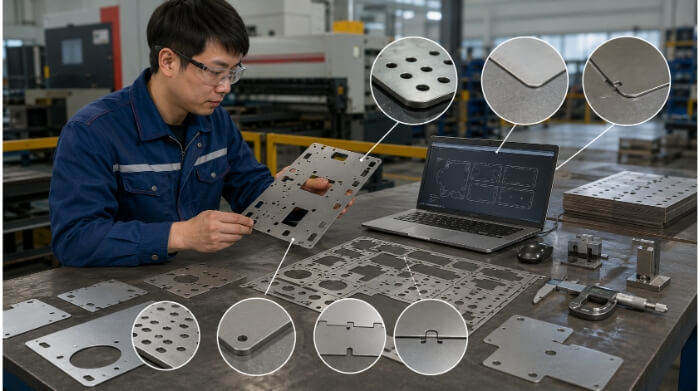

Modifiche al DFM che riducono i costi

Gli ingegneri possono ridurre direttamente il costo ottimizzando il file CAD in vista del processo di produzione. Tuttavia, gli acquirenti non devono affrontare tutto questo da soli. Un team di ingegneri specializzato con 10 anni di esperienza in fabbricazione di lamiere puoi eseguire in modo proattivo controlli DFM sui tuoi file.

Profili più semplici

Le spline complesse e le forme organiche irregolari richiedono che la testa laser regoli costantemente la velocità.

Sostituendo questi contorni complessi con linee rette standard e archi regolari, il controller CNC è in grado di elaborare il percorso utensile più rapidamente. Un contorno più semplice comporta una riduzione del tempo di lavorazione sul piano della macchina.

Fori standard

La progettazione di pezzi con fori di dimensioni diverse richiede una programmazione più complessa e cambi di utensili nelle operazioni successive.

La standardizzazione dei diametri dei fori su tutto il pezzo riduce le difficoltà di configurazione. Come regola ferrea dell'officina, non progettare mai un foro di diametro inferiore allo spessore del materiale per evitare scarti e rotture.

Raggi maggiori

Gli angoli acuti costringono la macchina a rallentare per evitare che il materiale si bruci. La misura concreta da adottare nell'ambito della progettazione per la fabbricazione (DFM) consiste nell'applicare in modo proattivo un raggio standard a tutti gli angoli interni ed esterni.

Aggiungendo un raggio di almeno 0,5 mm, ovvero pari alla metà dello spessore del materiale, la macchina è in grado di mantenere un movimento di scorrimento costante e ad alta velocità senza interruzioni.

Taglio in linea retta

Questa tecnica di programmazione consente al laser di tagliare una singola linea condivisa da due pezzi adiacenti. In questo modo si eliminano un percorso di taglio completo e un punto di foratura per ogni bordo condiviso.

Il taglio su linea comune funziona bene per semplici pannelli rettangolari e griglie, riducendo direttamente i tempi di lavorazione.

Microgiunti

I pezzi di piccole dimensioni, inferiori a 50 mm, possono ribaltarsi e cadere attraverso le griglie del piano di lavoro del laser. Ciò provoca guasti alla macchina o costringe i tecnici a setacciare manualmente i contenitori degli scarti.

L'aggiunta di microgiunti (linguette) da 0,5 mm garantisce che i pezzi di piccole dimensioni rimangano saldamente fissati al foglio principale. Ciò evita i tempi di inattività, accelera il processo di taglio e rende più prevedibile lo scarico.

Migliore nidificazione

I pezzi con ampie aperture interne o con forme a L complesse comportano uno spreco di materiale, poiché gli altri pezzi non riescono ad adattarsi perfettamente attorno ad essi.

Se un componente presenta una scarsa efficienza di impilamento, suddividerlo in due modelli piatti più semplici da assemblare tramite bulloni o saldatura spesso garantisce un utilizzo complessivo del materiale decisamente migliore.

Costi che vanno oltre i tagli

Un preventivo per il taglio laser spesso include le operazioni secondarie necessarie per rifinire il pezzo grezzo. Modificare il progetto in modo da ridurre al minimo queste fasi successive è fondamentale per il controllo complessivo del budget.

Pulizia dei bordi

Il taglio laser a volte lascia residui o micro-bave taglienti sul bordo inferiore, specialmente sulle lamiere più spesse.

La sbavatura manuale con una smerigliatrice angolare comporta un notevole aumento dei costi di manodopera. Per la produzione su larga scala, optare per un processo automatizzato di burattatura o smussatura dei bordi risulta più conveniente rispetto alla smerigliatura manuale.

Piegatura

Formazione richiede il trasferimento del semilavorato piatto alla postazione della pressa piegatrice. Ogni angolo di piegatura richiede circa 5-15 minuti per l'allestimento iniziale, il cambio degli utensili e il controllo del primo pezzo.

In un lotto di 500 pezzi, eliminare anche una sola piegatura superflua può far risparmiare ore di manodopera. Se in fase di progettazione si riesce a evitare una piegatura complessa su più assi, il prezzo unitario diminuirà sensibilmente.

Filati e articoli di ferramenta

La filettatura o l'inserimento di elementi di fissaggio PEM non possono essere eseguiti con il laser. Si tratta di operazioni distinte che richiedono attrezzature specializzate e un intervento manuale.

L'utilizzo di viti autofilettanti nell'assemblaggio finale o la riduzione del numero totale di inserti necessari riduce i tempi di lavorazione manuale in officina.

Saldatura

Saldatura è un processo altamente specializzato e che richiede un grande impiego di manodopera. Un assemblaggio di lamiere saldate richiede inoltre l'utilizzo di attrezzature di fissaggio su misura per garantire il corretto allineamento prima dell'innesco dell'arco.

La progettazione di elementi piatti dotati di linguette e scanalature ad incastro consente di ottenere giunti ad autoallineamento. Ciò riduce drasticamente il tempo necessario al saldatore per posizionare e fissare i pezzi.

Finitura superficiale

Molti acquirenti ottengono una tariffa vantaggiosa per il taglio laser, solo per poi vedere il conto lievitare inaspettatamente durante verniciatura a polvere o anodizzazione.

Se un componente presenta decine di fori filettati o superfici di accoppiamento di precisione, gli operai devono inserire manualmente dei tappi in silicone in ogni foro prima della verniciatura. Questo lavoro manuale di mascheratura può rapidamente annullare i risparmi iniziali. Ridurre al minimo i fori filettati sulle superfici da verniciare consente di mantenere prevedibili i costi di finitura.

Costo del prototipo vs costo di produzione

Il prezzo unitario di un singolo prototipo è intrinsecamente più elevato rispetto a quello di un componente prodotto in serie. Tuttavia, la spesa nascosta più consistente per gli acquirenti è rappresentata dalla progettazione di un prototipo che non può essere scalato in modo efficiente. Comprendere come varia la curva dei costi aiuta i team di approvvigionamento a pianificare progetti pronti per la produzione.

Configurazione della condivisione

La configurazione della macchina, la programmazione del software CAM e il caricamento della lastra grezza richiedono lo stesso tempo, indipendentemente dal fatto che il produttore debba tagliare un solo pezzo o 500. Nel caso di un prototipo, il tempo necessario per la configurazione iniziale viene interamente assorbito da un unico pezzo. Nella produzione in serie, invece, questo costo fisso viene ripartito su centinaia di pezzi, determinando una significativa riduzione del prezzo unitario.

Prezzi per lotti

Quando si passa alla produzione in serie, il laser funziona in modo continuo. I sistemi automatizzati di movimentazione dei materiali, come i caricatori a torre, consentono alla macchina di funzionare con un intervento manuale minimo. Questa automazione riduce il carico di lavoro orario, rendendo i lotti di grandi dimensioni intrinsecamente più convenienti.

Acquisto dei materiali

L'acquisto di materiale per alcuni prototipi comporta spesso l'acquisto di lastre tagliate su misura o l'accollarsi del costo degli scarti delle lastre standard. Per le produzioni in serie, i produttori acquistano il metallo in grandi quantità. Il costo della materia prima al chilogrammo diminuisce e tali risparmi si riflettono direttamente sul prezzo unitario finale.

Ordini ricorrenti

Se un prototipo viene progettato tenendo conto della produzione in serie, il passaggio alla produzione su larga scala avviene senza intoppi. I programmi CNC, le ottimizzazioni DFM e i modelli di controllo della fase di prototipazione vengono ripresi nella produzione in serie. Ciò elimina le ore di progettazione superflue e riduce drasticamente i tempi di consegna per gli ordini successivi.

Ordini urgenti

Portare avanti un progetto con tempi di consegna inferiori a quelli standard richiede al produttore di modificare la propria sequenza di produzione programmata. Interrompere l'impostazione di una macchina in funzione per eseguire un lavoro urgente comporta tempi di inattività della macchina. Vengono applicati costi aggiuntivi per compensare questa perdita di efficienza e il lavoro straordinario necessario per rispettare la scadenza rigorosa.

Verifica dei preventivi e lista di controllo per le richieste di preventivo

Per valutare un preventivo di taglio laser è necessario andare oltre il semplice importo finale. I responsabili degli acquisti devono assicurarsi di effettuare un confronto equo e comparabile. L'offerta iniziale più economica spesso nasconde servizi mancanti che in seguito causeranno un superamento del budget.

Ambito della quotazione

L'offerta più economica è solitamente quella in cui manca un servizio fondamentale. Ad esempio, il fornitore A potrebbe presentare un'offerta inferiore di 10%, ma il suo preventivo prevede la consegna di pezzi grezzi con micro-bave taglienti. Il fornitore B costa leggermente di più, ma consegna un pezzo completamente sbavato e pronto per la linea di assemblaggio. Assicuratevi che il preventivo indichi esplicitamente se sono incluse operazioni secondarie come la smussatura dei bordi, la sbavatura e l'inserimento di componenti.

Prezzo unitario

Verificate le fasce di prezzo. I produttori offrono solitamente sconti in base al volume (ad esempio, prezzi per 50, 200 e 1.000 unità). Comprendere queste soglie aiuta gli acquirenti ad adeguare i quantitativi ordinati in modo da rientrare nella fascia più conveniente, anziché ordinare una quantità che si colloca appena al di sotto di uno sconto significativo sul volume.

Grado del materiale

Verificate che il materiale specificato nel preventivo corrisponda esattamente a quello indicato nel disegno tecnico. Esiste una notevole differenza di prezzo tra l'acciaio inossidabile 304 standard e quello di tipo marino 316L. Se il componente richiede una conformità rigorosa, richiedete preventivamente i certificati di collaudo di fabbrica per evitare eventuali problemi legati al materiale in un secondo momento.

Tolleranza

Le tolleranze standard per la lamiera seguono generalmente la norma ISO 2768-m. Se un disegno tecnica prevede tolleranze personalizzate estremamente strette, il produttore deve ridurre la velocità di avanzamento del laser e aumentare la frequenza dei controlli manuali. Ciò comporta un aumento della percentuale di scarti e del prezzo unitario. Si raccomanda di specificare tolleranze strette solo per le dimensioni di accoppiamento critiche.

Finitura

Verificare le ipotesi relative alla finitura superficiale. Se il pezzo richiede una verniciatura a polvere o l'anodizzazione, assicurarsi che la mascheratura e la preparazione della superficie siano incluse nel preventivo. Tralasciare questi dettagli nella fase di richiesta di preventivo comporta inevitabilmente costi aggiuntivi per manodopera durante la fase finale di finitura.

Conclusione

Il costo del taglio laser dipende dal materiale, dal tempo di lavorazione, dalla configurazione, dal gas di supporto, dalla geometria del pezzo, dalla quantità del lotto e dalle operazioni secondarie. L'importo finale indicato nel preventivo riflette direttamente l'efficienza con cui il file CAD viene tradotto in realtà in officina.

Il modo migliore per ridurre i costi non è semplicemente negoziare il prezzo finale, bensì ottimizzare il progetto prima ancora che il laser entri in azione. Non lasciate che i disegni non ottimizzati intacchino i vostri margini di profitto.

Prima di inviare la richiesta di preventivo definitiva, fate controllare i vostri file CAD da un partner esperto nel settore manifatturiero. Da TZR, il nostro team di ingegneri Si avvale di oltre 10 anni di esperienza nella lavorazione della lamiera per fornire analisi DFM concrete. Vi indicheremo esattamente quali spigoli vivi, dimensioni dei fori o strategie di nesting possono ridurre immediatamente i vostri costi, garantendovi un passaggio senza intoppi dalla prototipazione rapida alla produzione in serie a costi contenuti.

Domande frequenti

Perché il taglio dell'alluminio è più costoso rispetto a quello dell'acciaio al carbonio?

L'alluminio è un materiale altamente termoconduttivo e riflette la luce laser, il che richiede una potenza della macchina molto più elevata per ottenere una lavorazione pulita. Richiede inoltre l'uso di azoto come gas di supporto per ottenere un bordo pulito e pronto per la saldatura, mentre l'acciaio al carbonio viene solitamente tagliato con ossigeno, che è più economico. Questa combinazione di elevato assorbimento di potenza e gas costoso fa aumentare il costo orario di produzione.

In che modo lo spessore del materiale influisce sul costo del taglio?

Il rapporto tra spessore e costo è esponenziale, non lineare. Il taglio di un'acciaio da 10 mm richiede un tempo significativamente superiore al doppio rispetto al taglio di un'acciaio da 5 mm. Le lamiere più spesse richiedono velocità di avanzamento più basse, tempi di perforazione più lunghi e un maggiore consumo di gas, il che aumenta il tempo totale di lavorazione.

Posso risparmiare riducendo la distanza tra i componenti nel mio disegno?

No. Posizionare i pezzi troppo vicini tra loro fa sì che il sottile strato di materiale che li separa assorba troppo calore. Lo stress termico che ne deriva provoca la deformazione del metallo, rendendo l'intera lamiera inutilizzabile. Gli operatori esperti e i software di nesting specializzati regolano dinamicamente la distanza in base al tipo di materiale e alla potenza del laser.
