Saldatura laser dell'alluminio: DFM, parametri e controllo dei difetti

La saldatura laser dell’alluminio richiede un controllo rigoroso dell’apporto termico, della pulizia della superficie e dell’allineamento dei giunti per evitare la formazione di porosità e fessurazioni a caldo. Il successo costante dipende dall’abbinamento di un laser a fibra con il gas di protezione e il filo di apporto corretti per le specifiche leghe delle serie 5xxx e 6xxx.

Sebbene il processo consenta di ottenere giunti stretti e puliti con una distorsione termica minima, l’elevata conduttività termica dell’alluminio e lo strato di ossido particolarmente resistente rendono la finestra di lavorabilità estremamente ristretta. Una variazione dello spazio di 0,2 mm o la mancata esecuzione della fase di sgrassaggio trasformano immediatamente un giunto strutturale in scarto.

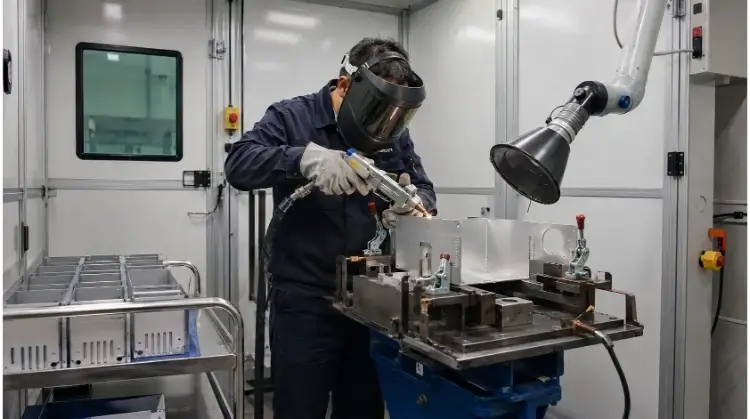

La saldatura laser dell'alluminio consente di ottenere giunti stretti e puliti con una bassa distorsione, ma piccole variazioni nella lega, nelle condizioni della superficie, nello spazio di giunzione o nell'apporto termico possono causare porosità, fessurazioni e fusione incompleta. Questa guida spiega come progettare, testare, ispezionare e controllare i componenti saldati al laser in alluminio, dalle prove sui prototipi alla produzione.

Verifica della procedura di apertura

La tabella seguente fornisce alcune indicazioni iniziali basate sui requisiti specifici dei componenti. Si noti che si tratta di uno strumento di selezione preliminare che non sostituisce la qualificazione delle procedure né le prove meccaniche.

In che modo la lega di alluminio e il grado di tempra influenzano la saldabilità al laser?

La saldabilità dell'alluminio dipende dalla composizione chimica, dallo stato di tempra e dal metallo d'apporto utilizzato. Questi fattori determinano direttamente la comparsa di porosità e fessurazioni a caldo, nonché la resistenza del giunto dopo la saldatura.

Strato di ossido, flusso termico e assorbimento laser

Le proprietà fisiche dell'alluminio richiedono controlli rigorosi del processo. La comprensione di queste caratteristiche di base spiega perché la finestra di processo sia relativamente ristretta.

• L'alluminio puro fonde a circa 660 °C, mentre lo strato protettivo di ossido di alluminio fonde a circa 2050 °C.
• Le leghe di alluminio commerciali presentano un intervallo di temperature di fusione; i calcoli basati esclusivamente sui dati relativi all'alluminio puro risultano imprecisi.
• L'elevata conducibilità termica dissipa rapidamente il calore dal giunto saldato.
• Un basso punto di fusione della base aumenta il rischio di perforazione locale nelle lamiere sottili.
• I tassi di assorbimento del laser non sono costanti: variano a seconda della lunghezza d'onda del laser, della rugosità della superficie e della temperatura del materiale.
• La riflettività della superficie influisce sulla stabilità di avvio — causando spesso un cordone iniziale irregolare o uno “spruzzamento” prima che il foro a chiave si formi completamente — e può comportare gravi rischi di riflessione posteriore per il sistema ottico.
• L'instabilità del "keyhole" durante la saldatura a penetrazione profonda può causare spruzzi e porosità interna.

Resistenza delle leghe, dei trattamenti termici e della zona termicamente alterata (HAZ)

Non tutti i tipi di alluminio reagiscono allo stesso modo al raggio laser. La saldabilità varia in modo significativo a seconda della serie di leghe e del grado di tempra.

• Serie 1xxx e 3xxx di solito presentano una buona saldabilità.
• Serie 5xxx In genere è possibile saldarlo, ma il filo d'apporto e la temperatura di lavorazione devono tenere conto del contenuto specifico di magnesio.
• Serie 6xxx richiede un rigoroso controllo nella scelta del metallo d'apporto per prevenire la formazione di cricche da solidificazione e comporta un evidente rammollimento nella zona termicamente alterata (HAZ).
• Certamente Serie 2xxx e 7xxx Questi acciai presentano una saldabilità limitata e richiedono prove specifiche per ciascun tipo prima dell'avvio della produzione.
• Alluminio pressofuso I componenti presentano spesso una porosità interna intrinseca, che può espandersi e causare gravi difetti durante la saldatura laser.

La tempra del materiale determina le proprietà meccaniche del giunto finale:

• Per i stati di tempra O (ricotto), H (incrudito), T4 e T6 non è possibile applicare le stesse ipotesi relative alla resistenza post-saldatura.
• Sia le leghe di alluminio sottoposte a incrudimento sia quelle trattate termicamente perdono una parte della loro resistenza nella zona termicamente alterata (HAZ) dopo la saldatura.
• Il comportamento post-saldatura del 5052-H32 non può essere applicato direttamente al 6061-T6.
• Un cordone di saldatura esteticamente accettabile non significa che la resistenza del giunto sia pari a quella del metallo di base.
• I componenti sottoposti a fatica, carichi elevati o pressione richiedono una verifica meccanica indipendente.

Saldatura autogena e filo di apporto

La saldatura laser può essere eseguita con o senza filo d'apporto, a seconda della configurazione del giunto e della composizione chimica della lega.

• Saldatura autogena (senza materiale d'apporto) È indicato per giunti con fessure di piccole dimensioni, bordi stabili e composizione chimica del metallo di base compatibile.
• Filo di apporto aggiunge metallo di saldatura per colmare gli spazi vuoti e migliora la tolleranza di allineamento.
• L’aggiunta di filo modifica la composizione chimica del cordone di saldatura, operazione spesso necessaria per ridurre il rischio di fessurazione a caldo in leghe specifiche.
• I fili di apporto standard come il 4043, il 4047 e il 5356 non possono essere abbinati automaticamente ai metalli di base basandosi esclusivamente sulla serie di leghe.
• La scelta del materiale di riempimento deve tenere conto contemporaneamente della resistenza alla trazione, della duttilità, della resistenza alla fessurazione e delle condizioni ambientali di esercizio (corrosione/temperatura).
• I componenti che operano a temperature elevate prolungate devono essere sottoposti a verifica qualora venga utilizzato un materiale di apporto ad alto contenuto di magnesio.

Consiglio dell'esperto: Se il pezzo finale richiede un trattamento di anodizzazione trasparente, l’utilizzo del filo d’apporto 4043 su una base in 6061 darà origine a un cordone di saldatura di colore grigio scuro o nero a causa del contenuto di silicio. Per ottenere una corrispondenza cromatica, passare al filo d’apporto 5356, a condizione che la temperatura di esercizio rimanga al di sotto dei 65 °C.

Guida alla scelta dei metalli di base e dei materiali di apporto

(Nota: questa tabella fornisce indicazioni generali. Non sostituisce le tabelle ufficiali di selezione del metallo d'apporto né le prove di saldatura.)

Progettazione e montaggio congiunti per la saldatura laser dell'alluminio

La capacità di un raggio laser di colpire con precisione e costanza la giuntura dipende in larga misura dalla geometria del giunto, dalla qualità dei bordi di taglio e dalla stabilità del sistema di fissaggio.

Tipi di giunti e accesso alle saldature

Le diverse configurazioni dei giunti pongono sfide specifiche per i sistemi laser.

• Giunti di testa conferiscono un aspetto pulito, ma sono molto sensibili alle fessure e alla mancata corrispondenza dei bordi.
• Giunti sovrapposti sono più facili da posizionare e fissare, ma la contaminazione intrappolata tra gli strati può causare porosità.
• Giunti angolari È necessario garantire uno spazio libero sufficiente per la testa laser, l'ugello del gas e l'alimentatore del filo.
• Giunti a flangia migliorare la stabilità dell'assemblaggio e conferire maggiore rigidità a involucri in lamiera sottile.
• Giunti a tenuta d'aria richiedono un percorso continuo e verificabile per la testa laser, senza variazioni improvvise di angolo.
• Saldature su un solo lato richiedono una pianificazione preventiva per la formazione delle radici e l'eventuale protezione o sostegno posteriore.

Gap, disallineamento e condizioni ai bordi

La condizione di assemblaggio immediatamente prima della saldatura determina il tasso di difetti.

• Distanze eccessive possono causare riempimento insufficiente, sottosquadro o fusione incompleta.
• La discrepanza dei bordi altera la profondità di penetrazione effettiva e riduce l'area di incollaggio su un lato.
• Bave, scorie e bordi di taglio irregolari compromettono il posizionamento dei pezzi e la precisione di tracciamento delle giunture.
• Gli ossidi, i fluidi da taglio, gli adesivi e l’umidità rimasti sul bordo di taglio evaporano e penetrano nel bagno di fusione.
• Le dimensioni ridotte dei punti e le configurazioni autogene sono estremamente sensibili alle deviazioni nella posizione del cordone di saldatura.
• Le variazioni improvvise della larghezza della fessura lungo la giuntura sono più difficili da controllare rispetto a una fessura piccola e uniforme.
• Non affidatevi a una formula universale per il distanziamento. Il distanziamento consentito dipende dallo spessore della lamiera, dalle dimensioni del punto di saldatura, dall’oscillazione del fascio, dal filo di apporto e dalla penetrazione desiderata, parametri che devono essere determinati tramite prove.

Regola empirica dell'ingegneria: Come regola generale per la saldatura laser autogena, lo spazio massimo consentito non deve superare i 10% dello spessore del materiale, mentre la discrepanza deve essere mantenuta al di sotto dei 5-10%. Se lo spazio supera i 0,5 mm, diventa obbligatorio l'uso del filo di apporto o delle funzioni di oscillazione.

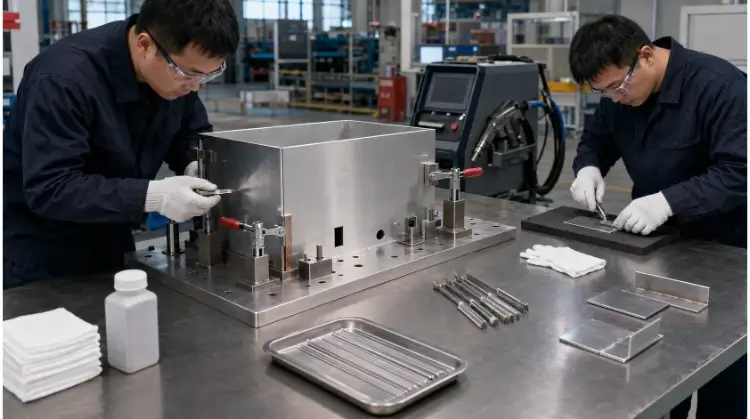

Disposizione dei pezzi e sequenza di saldatura

La saldatura laser richiede un posizionamento preciso dei pezzi. La progettazione del dispositivo di fissaggio deve tenere conto dell'accessibilità e della dilatazione termica.

• Definire con chiarezza le superfici di riferimento e i metodi di posizionamento dei pezzi.
• Garantire la ripetibilità delle tolleranze e degli scostamenti grazie all’utilizzo di utensili rigidi.
• Posizionare i punti di fissaggio abbastanza vicini al giunto da garantirne la posizione, ma abbastanza lontani da evitare interferenze ottiche.
• Utilizzare un supporto in rame per sostenere le radici e favorire la dissipazione localizzata del calore, ove necessario.
• Assicurarsi che vi sia spazio sufficiente per la testa laser, l'ugello del gas e il meccanismo di alimentazione del filo lungo l'intero percorso dell'utensile.
• Verificare la visibilità in caso di utilizzo di sistemi di tracciamento delle giunture o di sistemi di visione.
• Pianificare le posizioni di inizio, fine e sovrapposizione per evitare la formazione di crepe a cratere.
• Utilizzare sequenze di saldatura simmetriche o segmentate per gestire la deformazione termica accumulata.
• Tenere conto dei tempi di carico, scarico e pulizia delle attrezzature.

La saldatura laser non può risolvere magicamente i problemi di scarsa qualità fabbricazione di lamiere. L'accuratezza del processo a monte taglio laser, la precisione del Piegatura CNC, e la ripetibilità del dispositivo di fissaggio determinano complessivamente il tasso di resa finale della saldatura. Se l’allineamento non è uniforme, il laser non salderà altro che aria.

Impostazione della finestra del processo di saldatura laser dell'alluminio

Un processo stabile di saldatura laser dell'alluminio richiede un controllo rigoroso della preparazione della superficie, della dinamica del raggio, del gas di protezione e dell'alimentazione del filo di apporto. Queste variabili devono essere configurate in sequenza in officina per garantire risultati ripetibili.

Sequenza di pulizia delle superfici e rimozione degli ossidi

La saldatura dell'alluminio non ammette alcuna contaminazione. La preparazione della superficie richiede una sequenza rigorosa di operazioni per evitare che le sostanze inquinanti vengano incorporate nel metallo di base.

Controllo dei materiali → Sgrassaggio → Rimozione degli ossidi → Allineamento → Saldatura

• Identificare la lega di alluminio specifica, il suo stato di tempra ed eventuali pellicole protettive presenti (ad es., pellicola in PVC per laser).
• Utilizzare un solvente adeguato per rimuovere fluidi da taglio, oli da formatura, adesivi e umidità.
• Solo dopo aver sgrassato, rimuovere lo strato di ossido refrattario utilizzando una spazzola metallica in acciaio inossidabile apposita, uno strumento raschiante o un prodotto chimico di incisione approvato.
• Regola ingegneristica: Non ricorrere mai all’abrasione meccanica prima dello sgrassaggio chimico. Spazzolare una superficie unta fa sì che lo sporco si diffonda e si insinui nei micrograffi, rendendo quasi impossibile la pulizia e causando la formazione di porosità.
• Gli strumenti di pulizia devono essere utilizzati esclusivamente per l’alluminio; la contaminazione incrociata causata dalle spazzole in acciaio al carbonio comprometterà la saldatura.
• Una volta puliti, i componenti non devono entrare in contatto con le mani nude, con guanti sporchi o con banchi da lavoro contaminati.
• Anche il filo di apporto deve essere mantenuto pulito e asciutto e conservato in un ambiente a temperatura controllata.
• Controllare l'intervallo di tempo tra la pulizia e la saldatura. L'alluminio si ossida rapidamente; i pezzi lasciati a riposo per tutta la notte richiedono solitamente una nuova pulizia.

Dinamica della finestra di processo e dell'oscillazione del fascio

La saldatura laser funziona generalmente in due modalità. La modalità a conduzione garantisce una penetrazione superficiale e un profilo superficiale liscio. La modalità "keyhole" consente di ottenere rapporti di aspetto elevati (penetrazione profonda), ma se il "keyhole" collassa, intrappola il gas e genera forti spruzzi.

La finestra di processo dipende dall'interazione di diversi parametri:

• La potenza del laser e la velocità di avanzamento determinano congiuntamente l'apporto di calore per unità di lunghezza.
• La posizione del fuoco e la dimensione dello spot determinano la densità di energia sulla superficie del pezzo.
• La forma del fascio e la modalità influiscono sulla stabilità del bagno di fusione.
• L'ampiezza e la frequenza dell'oscillazione del raggio modificano la larghezza della saldatura e il profilo di penetrazione.
• Sebbene l’oscillazione aumenti la tolleranza di gioco per gli assemblaggi in lamiera, un’ampiezza eccessiva dell’oscillazione riduce la densità energetica effettiva, diminuendo la penetrazione.
• Le funzioni di oscillazione non possono sostituire il taglio laser stabile e un fissaggio coerente.
• I punti di inizio e di fine richiedono una variazione graduale della potenza (fade-in e fade-out) per evitare la formazione di crateri e gli spruzzi iniziali.
• Se si utilizza il tracciamento automatico della linea di giunzione, la risoluzione del sensore deve corrispondere alla precisione di posizionamento richiesta del punto focale.

Verifica delle variabili di produzione: La finestra di processo subisce uno spostamento se la lente di protezione viene contaminata da spruzzi. Una lente sporca assorbe l'energia laser, causando il fenomeno del "thermal lensing" (uno spostamento termico del punto focale) e riducendo la potenza sul pezzo in lavorazione. Sostituire le lenti di protezione in modo proattivo in base al tempo di funzionamento, non solo quando si verifica un errore di saldatura.

(Nota: le tabelle dei parametri generici sono inutili se prive di contesto. Qualsiasi impostazione dei parametri richiede la specificazione della lega, del grado di tempra, dello spessore, del tipo di giunzione, delle dimensioni del punto di saldatura, della posizione focale, dello schema di oscillazione, della velocità di avanzamento del filo, della portata del gas e della profondità di penetrazione desiderata.)

Alimentazione del gas di protezione e del materiale di apporto

Il gas di protezione protegge il bagno di fusione e influisce sulla trasmissione del fascio.

• L'argon è la scelta standard, ma non è l'unica opzione. L'elio o le miscele di argon ed elio vengono spesso utilizzate per applicazioni con fori di chiave profondi e sezioni più spesse, al fine di aumentare l'apporto termico e limitare la formazione di plasma.
• La purezza del gas, il punto di rugiada e l'umidità nelle linee di alimentazione devono essere monitorati con la massima attenzione.
• Una portata di gas ridotta provoca la contaminazione atmosferica. Una portata di gas elevata crea turbolenze che trascinano l'ossigeno circostante nel bagno di fusione.
• L'angolo dell'ugello, la distanza di lavoro e la posizione rispetto al fascio devono essere regolati in base alla portata.
• I giunti a penetrazione totale richiedono solitamente una protezione posteriore o una barra di supporto scanalata per proteggere la radice.

L'alimentazione del filo di apporto deve essere stabile sia dal punto di vista fisico che termico:

• L'alimentazione a filo freddo aumenta il volume del metallo e regola la composizione chimica della saldatura.
• L'alimentazione a filo caldo aumenta l'efficienza di deposizione, ma richiede una sincronizzazione complessa con il sistema laser.
• Il diametro del filo e la velocità di avanzamento devono essere adeguati al volume del bagno di fusione.
• Il filo deve entrare costantemente nel bordo anteriore del bagno di fusione. Se il filo devia dal bagno di fusione, provoca una fusione incompleta, forti spruzzi o una distribuzione chimica irregolare.

Requisiti di sicurezza relativi ai laser: La saldatura laser di classe 4 richiede rigidi protocolli di sicurezza. A differenza dell’arco luminoso della saldatura TIG, la lunghezza d’onda di 1064 nm di un laser a fibra è invisibile all’occhio umano e si focalizza direttamente sulla retina, causando cecità istantanea e irreversibile. Sono obbligatori alloggiamenti a tenuta di luce, interblocchi di sicurezza sulle porte e occhiali di protezione con classificazione OD adeguati alla specifica lunghezza d’onda. Gli impianti devono gestire i rischi di incendio, installare sistemi attivi di estrazione dei fumi per la polvere tossica di alluminio e l’ozono, e applicare procedure operative standard (SOP) con formazione documentata degli operatori.

Difetti comuni nella saldatura laser dell'alluminio e relative cause

L'ispezione visiva è solo il primo passo. Per individuare i difetti dell'alluminio è necessario ricondurre la modalità di guasto alla composizione chimica del materiale, alla preparazione della superficie, all'assemblaggio o ai parametri ottici.

Porosità e instabilità a “buco della serratura”

La porosità dell'alluminio deriva generalmente da due cause distinte: la contaminazione da idrogeno e l'instabilità del processo.

Contaminazione e fonti di idrogeno:

• Tracce di olio, umidità o residui di adesivo sul metallo di base o sul filo di apporto.
• Strati di ossido spessi e idratati o scorie sui bordi tagliati al laser.
• Presenza di umidità intrappolata nelle tubazioni del gas di protezione o utilizzo di gas a bassa purezza.
• Tempi di attesa eccessivi tra la pulizia e la saldatura.
• Vuoti interni intrinseci presenti nei materiali di base in alluminio fuso.

Fonti relative al "Keyhole" e ai processi:

• Ripetuto cedimento del foro di accesso durante la saldatura a penetrazione profonda.
• Flusso turbolento all’interno del bagno di fusione.
• Velocità di traslazione, posizione di messa a fuoco o forma del fascio non corrispondenti.
• Velocità di solidificazione elevate che non lasciano alle bolle di gas il tempo sufficiente per fuoriuscire dal bagno di fusione.

L'ispezione visiva non consente di individuare la porosità interna. A seconda della funzione del componente, la verifica richiede l'esecuzione di sezioni trasversali, radiografie, TAC o prove di tenuta.

Fessurazione a caldo e fusione incompleta

Questi due difetti hanno un aspetto diverso e richiedono interventi correttivi del tutto diversi.

La fessurazione a caldo (fessurazione da solidificazione) comporta tipicamente:

• La composizione chimica specifica del metallo di base e del filo di apporto.
• L'ampio intervallo di temperature di solidificazione di alcune leghe (come quelle della serie 6xxx).
• Scelta errata del filo di apporto.
• Eccessiva restrizione meccanica dovuta a un fissaggio rigido.
• Profilo del cordone di saldatura non corretto (ad esempio, molto concavo) o rampa di potenza inadeguata in corrispondenza del cratere.

La fusione incompleta comporta in genere:

• Il raggio laser che si discosta fisicamente dal centro della giuntura.
• Apporto termico insufficiente o penetrazione superficiale.
• Variazioni nella larghezza dello spazio o disallineamento dei bordi lungo la giuntura.
• La qualità irregolare dei bordi di taglio provoca la riflessione o la dispersione del fascio.
• Posizionamento errato del dispositivo di alimentazione del filo o ampiezza eccessiva dell'oscillazione.
• Controllo insufficiente nei punti di collegamento di avvio/arresto.

Consiglio dell'esperto: Non ricorrere automaticamente all’“aumento della potenza del laser” per risolvere il problema della fusione incompleta. Sebbene una maggiore potenza possa aumentare la profondità di penetrazione, può al contempo causare la bruciatura completa del materiale, forti spruzzi o un’inutile estensione della zona termicamente alterata (HAZ) già indebolita. Verificare innanzitutto l’allineamento del raggio e la posizione della messa a fuoco.

Fuliggine, bruciature, sottosquadri e distorsioni

Durante l'ispezione del profilo del tallone esterno e dell'area circostante, verificare la presenza dei seguenti indicatori:

• La fuliggine nera o i depositi scuri sono spesso causati da contaminazione, magnesio vaporizzato o una copertura insufficiente del gas di protezione.
• Controllare la portata del gas: portate eccessivamente elevate causano turbolenze che fanno entrare aria nell’involucro di protezione, annerendo la saldatura.
• Il burn-through si verifica quando la potenza è troppo elevata o la velocità di avanzamento è troppo bassa rispetto allo spessore della lamiera.
• Un improvviso aumento dello spazio tra le giunture provoca spesso l'abbassamento del bagno di fusione, con conseguente formazione di sottosquadro o riempimento insufficiente.
• La posizione di messa a fuoco e le impostazioni di oscillazione determinano direttamente la convessità o la concavità finale del profilo di saldatura.
• I fogli sottili privi di un adeguato supporto sul retro si deformano rapidamente.
• La sequenza di saldatura determina l'accumulo dimensionale.
• Le ripetute rilavorazioni o riparazioni mediante saldatura generano un accumulo localizzato di calore e provocano l'assottigliamento del materiale, compromettendo spesso l'integrità del pezzo.

Identificazione della fuliggine per la serie 5xxx: Non confondere la fuliggine da vapori di magnesio con una protezione insufficiente. Il magnesio bolle a una temperatura inferiore rispetto a quella di fusione dell’alluminio, lasciando spesso una fuliggine nera e polverosa accanto a una saldatura perfettamente integra. Se la fuliggine si rimuove semplicemente con uno straccio, rivelando il metallo lucido, la protezione del gas è adeguata. Se invece il cordone di saldatura stesso è scuro e poroso, la copertura del gas è carente.

Guida alla risoluzione dei problemi relativi ai difetti dell'alluminio

Conclusione

La stabilità della saldatura laser dell'alluminio non dipende solo dalla potenza del laser. Il tipo di lega, il grado di tempra, il filo di apporto, la configurazione del giunto, la preparazione della superficie, il sistema di fissaggio, le impostazioni di processo e i requisiti di accettazione devono essere controllati come un unico sistema.
