El utillaje duro para estampación metálica exige decenas de miles de dólares y meses de ingeniería. Si está lanzando un nuevo producto, realizando una prueba de mercado o gestionando una línea de montaje de bajo volumen, esa inversión inicial supone un riesgo enorme. La estampación de series cortas resuelve este problema.
La estampación de series cortas es un proceso de fabricación rentable para volúmenes de producción bajos o medios (normalmente, menos de 50.000 unidades). En lugar de construir una herramienta grande y cara, los ingenieros utilizan un conjunto de herramientas sencillas y flexibles. Este enfoque ahorra dinero en costes iniciales. También le ayuda a obtener sus piezas mucho más rápido. Es una gran opción para probar nuevos diseños o hacer cambios rápidos sin gastar demasiado.
El uso de herramientas modulares y configuraciones sencillas permite probar los diseños y detectar los errores con antelación. He aquí un desglose directo de cómo la estampación de tiradas cortas cambia su estructura de costes, dónde encaja en su ciclo de producción y dónde se encuentran sus límites mecánicos.
Cuando la estampación de tiradas cortas tiene sentido？
La estampación en tiradas cortas no es un proceso menor; es una decisión de fabricación calculada. Encaja específicamente en el hueco existente entre la fabricación manual y la estampación progresiva a escala real.

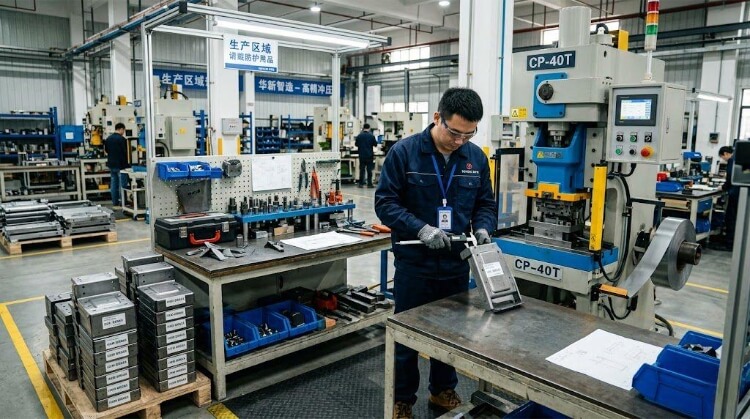

Producción de bajo volumen
Para pedidos de entre 100 y unas 10.000 unidades, los cálculos de utillaje permanente rara vez salen bien. La estampación de tiradas cortas absorbe la demanda inicial de fabricación sin necesidad de amortizar un troquel de alto coste en un lote de producción pequeño.
Cambios rápidos de productos
Los herrajes pasan por revisiones. Un troquel rígido fija el diseño en acero; cambiar la ubicación de un orificio implica mecanizar una nueva sección del troquel. Los procesos de series cortas utilizan configuraciones flexibles y modulares que permiten a los ingenieros cambiar las coordenadas de los orificios, modificar los ángulos de doblado o cambiar los perfiles de las piezas en bruto con una fricción mínima y sin desechar herramientas.
Geometrías planas repetidas
En corte por láser es excelente para los contornos, tiene dificultades con los patrones de agujeros densos (como los paneles de ventilación). Un láser debe perforar y cortar cada uno de los orificios, creando zonas afectadas por el calor (HAZ) localizadas y atascando los tiempos de ciclo. La estampación de tiradas cortas despeja estos conjuntos al instante. El tiempo de mecanizado por pieza se reduce de minutos a segundos.
Plazos de entrega cortos
Las matrices progresivas tardan entre 10 y 14 semanas en diseñarse, mecanizarse, tratarse térmicamente y probarse. El utillaje para tiradas cortas utiliza bastidores maestros preexistentes e insertos de punzón estándar. Las piezas llegan al taller y entran en la cadena de montaje en un plazo de 1 a 3 semanas.

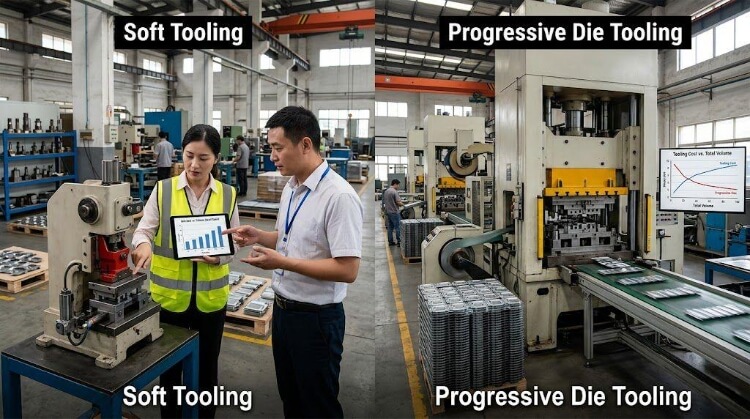

Coste y umbral de rentabilidad
La lógica financiera de la estampación a corto plazo se reduce a evitar los gastos de capital (CapEx) a expensas del precio por pieza.
Herramientas blandas
En lugar de D2 o acero de herramientas de carburo destinado a sobrevivir a millones de ciclos, las series cortas utilizan A2, placas preendurecidas o incluso aluminio para las matrices de conformado. Su mecanizado es mucho más barato.
¿La contrapartida? El desgaste de la herramienta. Un punzón blando que golpea acero inoxidable 304 puede empezar a mostrar rebabas excesivas después de 15.000 golpes, lo que requiere mantenimiento. Se trata de un compromiso intencionado: se sacrifica la vida útil a largo plazo de la matriz a cambio de una velocidad de producción inmediata.
Herramientas modulares
Usted no paga por un bloque de troqueles personalizado. El taller utiliza portamatrices maestros universales. Sólo se mecanizan e insertan en el bastidor maestro los punzones específicos y las cavidades de matriz exclusivas para su geometría. Usted sólo paga por los insertos.
Evolución de los costes por pieza
Debido a la simplificación del utillaje, las piezas suelen requerir transferencias manuales entre prensas de un solo golpe: corte, perforación y conformado. Esto aumenta la mano de obra y la manipulación. En consecuencia, el coste de cada pieza será superior al de las piezas que salen totalmente conformadas de una prensa progresiva automatizada.
Frecuencia de ajuste
El tiempo de preparación de la máquina es el factor de coste oculto en la producción de tiradas cortas. Desmontar y montar una prensa lleva de 2 a 4 horas. Fabricar 5.000 piezas en un solo lote es exponencialmente más barato por unidad que encargar 1.000 piezas cinco veces distintas. El tamaño de los lotes debe optimizarse para diluir este coste de preparación.
Puntos de equilibrio de volumen
Cada pieza tiene un punto de equilibrio matemático en el que el alto utillaje/bajo precio por pieza de la estampación progresiva se cruza con el bajo utillaje/alto precio por pieza de la estampación en tiradas cortas.
Considera un simple soporte de acero:
- Herramientas progresivas: $15.000 troquel + $0,30 por pieza.
- Utillaje para tiradas cortas: $800 utillaje modular + $1,10 por pieza.
A las 5.000 unidades, la vía progresiva cuesta $16.500, mientras que la vía corta sólo cuesta $6.300. No se alcanza el umbral de rentabilidad hasta que se superan las 17.750 unidades. Si la previsión anual es de 10.000 unidades, el recorrido corto es la única opción matemáticamente válida.
Estampación en tiradas cortas frente a corte por láser y CNC
A la hora de presupuestar una tirada de volumen medio, los compradores se debaten con frecuencia entre dirigir el trabajo a través de centros láser/CNC o pasar a la estampación de tiradas cortas. La decisión no sólo determina el precio por pieza, sino también las características físicas de la pieza final.
Duración del ciclo
El corte por láser es un proceso térmico continuo. Si una pieza tiene un perímetro intrincado y cuarenta orificios de ventilación, el cabezal láser debe recorrer todo el contorno y perforar todos y cada uno de los orificios, lo que supone un cuello de botella para su velocidad de producción. El mecanizado CNC es aún más lento, pues va tallando el material viruta a viruta.
El estampado, sin embargo, es un impacto mecánico. Un punzón despeja todo ese conjunto de 40 orificios en una fracción de segundo. Con 5.000 unidades, la diferencia acumulada de tiempo de ciclo entre el perfilado láser y el estampado se mide en semanas, no en días.
Consistencia de las rebabas
El corte por láser deja zonas afectadas por el calor (HAZ) y posibles escorias en la parte inferior, especialmente en chapas más gruesas o aluminio. El mecanizado CNC deja marcas de herramienta que varían a medida que la fresa se desgasta inevitablemente durante la pasada.
El estampado produce un borde altamente predecible consistente en una zona de cizalladura limpia y una zona de rotura uniforme. Dado que la rebaba siempre se empuja en una dirección uniforme, las operaciones de desbarbado secundarias se vuelven altamente controlables y repetibles en todo el lote.
Capacidad de conformado
Un láser plano no puede formar metal; sólo corta. Cada rejillaLa fabricación de una pieza en bruto plana, un hoyuelo o una brida de 90 grados requiere encaminar la pieza en bruto plana a una plegadora secundaria, lo que genera una acumulación de inventario de trabajo en curso (WIP) en el taller.
La estampación de tiradas cortas consolida estos pasos. Las estaciones de conformado dentro de la configuración modular pueden perforar un orificio, extruirlo y roscarlo en sucesión continua, lo que reduce drásticamente la manipulación de materiales y los costes de mano de obra.
Flexibilidad de diseño
Aquí es donde el CNC y el láser tienen la ventaja definitiva. Cambiar un perfil cortado con láser lleva a un programador cinco minutos para actualizar el código G sin tocar la máquina.
Cambiar un perfil estampado requiere mecanizar un nuevo bloque físico de punzón y matriz. Aunque la estampación en tiradas cortas es mucho más flexible que el utillaje duro, sigue dependiendo de las modificaciones físicas del acero. Debe fijar la geometría de su diseño antes de pasar a la prensa.

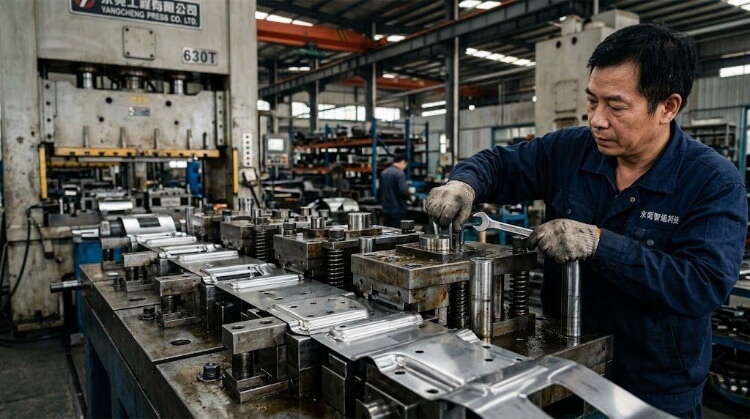

Límites de diseño y proceso
La estampación en tiradas cortas no es mágica; funciona bajo estrictas restricciones mecánicas. Dado que no se utilizan matrices progresivas pesadas y totalmente guiadas, algunas características del diseño deben controlarse estrictamente para evitar los desechos.
Distancia entre agujeros
Al perforar agujeros demasiado cerca del borde del material o demasiado cerca unos de otros, la banda (el metal entre los cortes) corre el riesgo de abombarse o desgarrarse bajo presión.
Para evitarlo, se aplica la regla estándar de ingeniería: mantenga la distancia entre un orificio y una línea de pliegue, o entre dos orificios, al menos entre 1,5 y 2 veces el grosor del material.
Radio de curvatura
Los radios estrechos y afilados quedan muy bien en un modelo CAD, pero provocan graves grietas en el taller. Esto es especialmente cierto en materiales duros como el acero inoxidable 304 o el aluminio 6061-T6.
Las herramientas blandas son menos tolerantes cuando se empuja el material hasta su punto de fractura. Estandarice siempre los radios de curvatura interior al menos 1 vez el grosor del material para garantizar un conformado uniforme sin fracturas por tensión.
Control del springback
El metal quiere volver a su estado plano original después de doblarse. En los costosos utillajes duros, las matrices se diseñan con precisión para sobredoblar el material y permitir que se relaje hasta alcanzar una tolerancia perfecta.
El utillaje blando de tirada corta tiene dificultades para gestionar el springback agresivo en materiales de alto límite elástico. Los ingenieros deben compensarlo con el ajuste manual de la prensa plegadora o con operaciones secundarias de enderezado, lo que añade una ligera variabilidad.
Operaciones de división y tolerancias
Las matrices progresivas mantienen tolerancias estrechas (a menudo de ±0,05 mm) porque la pieza permanece unida a la banda portadora en cada estación.
El estampado de tiradas cortas suele utilizar operaciones divididas: la pieza en bruto se traslada físicamente de la prensa de punzonado a la prensa de conformado. Cada vez que una pieza se vuelve a colocar contra un pasador de calibre, se produce un apilamiento de tolerancias. Las tolerancias realistas para estas tiradas oscilan entre ±0,1 mm y ±0,2 mm.
Producción en serie
Una tirada corta con éxito actúa como un puente crítico de ingeniería. Elimina las conjeturas y prueba su diseño antes de extender un cheque enorme para una matriz progresiva.
Validación temprana de DFM
Lo que falla en una tirada corta fallará absolutamente en una matriz progresiva. Al pasar 2.000 piezas por configuraciones modulares, los ingenieros identifican rápidamente roturas de material, diseños de punzón débiles y disposiciones ineficaces.
Esto da a su equipo la oportunidad de ajustar los diámetros de los orificios, ampliar las tolerancias en características no críticas y optimizar el anidado de materiales mientras el coste de los cambios sigue siendo insignificante.
Captura de datos Springback
La fase más cara y larga de la fabricación de troqueles progresivos es la fase de "puesta a punto", en la que los matriceros pasan semanas rectificando el troquel para compensar la recuperación elástica del material en el mundo real.
Una tirada corta produce datos físicos de springback a partir del grado de material y la bobina exactos que tiene previsto utilizar. Estos datos se introducen directamente en el CAD de utillaje duro, lo que suele reducir a la mitad los tiempos de prueba de producción en serie.
Transición de herramientas sin fisuras
No es necesario desechar el trabajo de ingeniería de la tirada corta. La secuencia de operaciones probada en el taller -dónde perforar, dónde entallar, dónde doblar- se convierte en el modelo probado para su diseño final de banda progresiva.
La transición de estaciones modulares a una matriz totalmente automatizada se convierte en una cuestión de transferir la lógica establecida, lo que reduce significativamente el riesgo de ingeniería.
Validación de la producción en el mundo real
Una tirada corta sirve como ensayo funcional del Proceso de Aprobación de Piezas de Producción (PPAP). Puede construir subconjuntos físicos, probar ajustes de interferencia y realizar pruebas de pulverización de sal en los bordes estampados.
Una vez que las piezas de tirada corta superan las pruebas en el mundo real, puede pasar a la producción en serie con absoluta confianza, sabiendo que sus elecciones de geometría y materiales están totalmente verificadas.
Estabilidad de materiales y tolerancias
Cuando se aleja de las matrices de metal duro de un millón de ciclos, la física del material dicta el éxito de su producción. Los utillajes para tiradas cortas obligan a los ingenieros a conocer a fondo la relación entre el límite elástico del material y la degradación del utillaje.
Material springback
Los materiales más duros contraatacan. Al plegar acero inoxidable 304 o aleaciones de alta resistencia en utillajes blandos, el springback se convierte en un blanco móvil.
A diferencia de las matrices duras que bloquean el material bajo un inmenso tonelaje de fondo, el utillaje para tiradas cortas suele depender del doblado por aire o de almohadillas de uretano. Los ingenieros deben controlar y ajustar activamente la carrera de la prensa para mantener los ángulos de plegado, especialmente cuando los lotes de material varían ligeramente en dureza.
Comportamiento del desgaste de la herramienta
Esta es la realidad oculta de la producción de series cortas. Como los punzones suelen ser de acero A2 estándar o preendurecido, se desgastan más rápido que las herramientas progresivas de metal duro.
El punzón se enrolla en los bordes y el bloque de la matriz puede sufrir rozaduras. Para contrarrestar esto, las empresas de estampación de renombre aplican estrictos programas de mantenimiento, retirando y afilando los punzones de tiradas cortas cada 5.000 a 10.000 golpes para evitar rebabas excesivas.
Marcado superficial
El estampado de tiradas cortas implica operaciones divididas y manipulación manual. Cada vez que un operario desliza una pieza en bruto contra un pasador de calibre de acero, o una almohadilla separadora de uretano se comprime contra el metal, existe el riesgo de que se produzcan marcas de testigos.
Si su pieza requiere un acabado cosmético impecable, como anodizado transparente o cepillado en línea recta, debe especificarlo de antemano. El taller tendrá que aplicar películas protectoras o utilizar troqueles de uretano especializados que no dejen marcas. Sin embargo, si la pieza va a recibir un pintura en polvo pesadaLas pequeñas marcas de herramientas suelen ser aceptables y fáciles de enmascarar.
Estabilidad de tolerancia
No espere una estabilidad Seis Sigma (Cpk > 1,33) en una tolerancia de ±0,05 mm a partir de una configuración de tirada corta. Dado que la pieza se reubica manualmente entre diferentes estaciones de prensado, el apilamiento de tolerancias es inevitable.
Para las características estándar de la chapa metálica, una zona de tolerancia estable y repetible de ±0,1 mm a ±0,2 mm es muy realista. Si un diámetro de orificio específico o una distancia de montaje crítica requieren un control más estricto, el taller planificará una operación secundaria de mecanizado CNC o escariado sólo para esa característica.

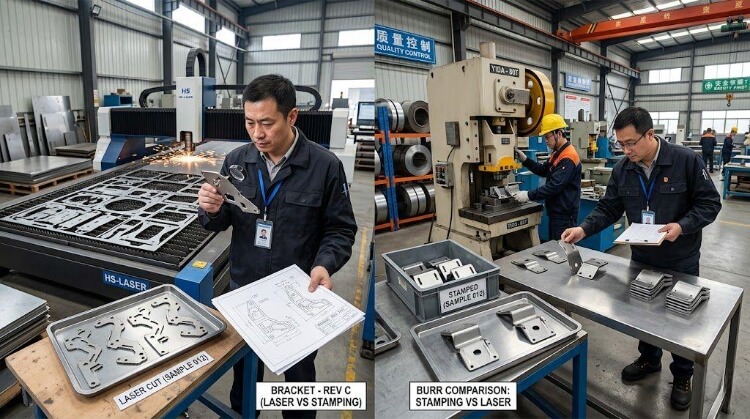

Ejemplo de producción: Del corte por láser a la estampación
Para ver cómo funcionan estas matemáticas en el taller, consideremos una transición del mundo real. Un cliente necesitaba 5.000 unidades anuales de un chasis de fuente de alimentación de aluminio 5052.
Proceso original
La pieza se fabricó inicialmente mediante corte por láser plano y una plegadora manual CNC. Presentaba un perímetro complejo, 60 pequeños orificios de ventilación y cuatro bridas de 90 grados.
Cuellos de botella en la producción
El láser tuvo que perforar el aluminio 60 veces distintas para el conjunto de ventilación, lo que llevó casi 3 minutos por pieza en bruto. Después, un operario altamente cualificado dedicó otros 2 minutos a manipular la pieza para ejecutar los cuatro dobleces en la prensa plegadora. La mano de obra pesada y el tiempo de máquina elevaron el precio de la pieza a $5,50.
Enfoque de las herramientas
Pasar a un troquel progresivo duro habría costado $35.000, algo imposible de justificar para 5.000 piezas al año. En su lugar, el equipo de ingeniería diseñó una configuración modular para tiradas cortas de $2.800.
Utilizaron un "punzón de racimo" personalizado para despejar los 60 orificios de ventilación en dos golpes de prensa. El plegado se trasladó a una matriz de limpieza específica, lo que permitió conformar las cuatro bridas simultáneamente en un solo golpe.
Reducción de costes
Los resultados fueron inmediatos. Al pasar del corte por láser al mecanizado de tiradas cortas:
- Duración del ciclo: Se ha pasado de 5 minutos a sólo 40 segundos por pieza.
- Precio por pieza: Ha bajado de $5,50 a $1,80.
- ROI del primer lote: Incluso después de pagar los 1.800 PT4T de la configuración modular, el cliente ahorró más de 15.000 PT4T en su primera tirada de 5.000 unidades. El utillaje se amortizó en menos de un mes.
Conclusión
La estampación en tiradas cortas no es un compromiso; es un puente de fabricación altamente estratégico. Le permite eludir el agobiante gasto de capital que supone el utillaje duro progresivo y, al mismo tiempo, escapar de los dolorosamente lentos tiempos de ciclo del corte por láser y el mecanizado CNC.
Si conoce los límites de las herramientas blandas, gestiona las expectativas de tolerancia y aprovecha las configuraciones modulares, podrá reducir el riesgo en el lanzamiento de sus productos y recopilar datos físicos muy valiosos para la futura producción en serie.
¿Está preparado para salvar la distancia entre la creación rápida de prototipos y la producción en serie?
Deje de pagar de más por el corte láser o de arriesgar capital en troqueles duros no probados. Envíe sus impresiones 3D CAD o 2D a nuestro equipo de ingeniería. Respaldados por 10 años de experiencia en la fabricación de chapa metálica, analizaremos su geometría, identificaremos las tolerancias críticas y le proporcionaremos una revisión DFM directa con un desglose de utillaje para tiradas cortas en 24 horas.
