Stanzen von Kleinserien: Kosten, Werkzeuge und Produktionsbeschränkungen

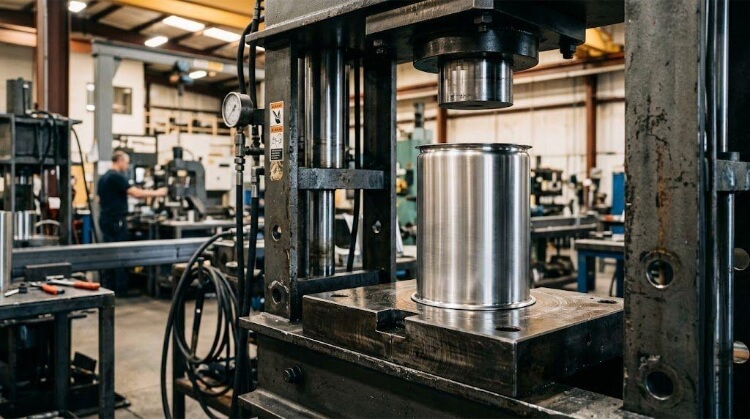

Die Herstellung von Werkzeugen für das Stanzen von Metall erfordert Zehntausende von Dollar und Monate an Entwicklungszeit. Wenn Sie ein neues Produkt auf den Markt bringen, einen Markttest durchführen oder eine Montagelinie für Kleinserien betreiben, sind diese Vorabinvestitionen ein großes Risiko. Das Stanzen von Kleinserien schafft hier Abhilfe.

Das Stanzen von Kleinserien ist ein kosteneffizientes Fertigungsverfahren für die Produktion von kleinen bis mittleren Stückzahlen (in der Regel unter 50.000 Stück). Anstatt ein großes und teures Werkzeug zu bauen, verwenden die Ingenieure eine Reihe einfacher, flexibler Werkzeuge. Dieser Ansatz spart Geld bei den Vorlaufkosten. Außerdem erhalten Sie so Ihre Teile viel schneller. Es ist eine gute Wahl, um neue Designs zu testen oder schnelle Änderungen vorzunehmen, ohne zu viel Geld auszugeben.

Durch den Einsatz modularer Werkzeuge und einfacher Aufbauten können Sie Ihre Entwürfe testen und Fehler frühzeitig erkennen. Hier finden Sie eine direkte Aufschlüsselung, wie das Stanzen von Kleinserien Ihre Kostenstruktur verändert, wo es in Ihren Produktionszyklus passt und wo seine mechanischen Grenzen liegen.

Wenn Stanzen in kleinen Auflagen Sinn macht？

Das Stanzen von Kleinserien ist kein unbedeutender Prozess, sondern eine kalkulierte Fertigungsentscheidung. Es passt genau in die Lücke zwischen manueller Fertigung und fortschreitendes Prägen in Originalgröße.

Produktion von Kleinserien

Bei Aufträgen von 100 bis etwa 10.000 Stück geht die Rechnung für eine dauerhafte Werkzeugausstattung selten auf. Das Stanzen von Kleinserien fängt den anfänglichen Produktionsbedarf auf, ohne dass Sie ein teures Werkzeug über eine kleine Produktionscharge amortisieren müssen.

Schnelle Produktwechsel

Beschläge werden immer wieder überarbeitet. Eine harte Matrize fixiert Ihre Konstruktion in Stahl; eine Änderung der Lochposition bedeutet die Bearbeitung eines neuen Matrizenabschnitts. Bei Kleinserienverfahren werden flexible, modulare Aufbauten verwendet, die es den Ingenieuren ermöglichen, die Bohrungskoordinaten zu verschieben, die Biegewinkel zu modifizieren oder die Rohlingsprofile mit minimaler Reibung und ohne Werkzeugverschwendung zu ändern.

Wiederholte flache Geometrien

Während Laserschneiden eignet sich zwar hervorragend für Umrisse, hat aber Probleme mit dichten Lochmustern (z. B. Lüftungsplatten). Ein Laser muss jedes einzelne Loch durchstechen und ausschneiden, wodurch örtlich begrenzte Wärmeeinflusszonen entstehen und die Zykluszeiten verkürzt werden. Beim Kurzzeitstanzen werden diese Anordnungen sofort beseitigt. Sie reduzieren die Bearbeitungszeit pro Teil von Minuten auf Sekunden.

Kurze Vorlaufzeiten

Die Entwicklung, Bearbeitung, Wärmebehandlung und Erprobung von Folgeverbundwerkzeugen dauert 10 bis 14 Wochen. Bei der Herstellung von Kleinserienwerkzeugen werden bereits vorhandene Masterrahmen und Standardstanzeinsätze verwendet. Die Teile werden innerhalb von 1 bis 3 Wochen in die Fertigung und an das Fließband geliefert.

Kosten und Break-Even-Punkte

Die finanzielle Logik des kurzfristigen Stanzens besteht darin, Investitionsausgaben (CapEx) auf Kosten des Stückpreises zu vermeiden.

Soft-Tooling

Anstelle von D2 oder Hartmetall-Werkzeugstahl, der Millionen von Zyklen überstehen soll, werden in Kleinserien A2, vorgehärtete Platten oder sogar Aluminium für Umformwerkzeuge verwendet. Diese sind in der Bearbeitung wesentlich billiger.

Der Kompromiss? Der Werkzeugverschleiß. Ein weicher Stempel, der auf rostfreien Stahl 304 trifft, kann nach 15.000 Schlägen anfangen, Kanten zu rollen oder übermäßige Grate zu bilden, was eine Wartung erforderlich macht. Dies ist ein bewusster Kompromiss: Sie opfern die langfristige Lebensdauer der Werkzeuge für eine sofortige Produktionsgeschwindigkeit.

Modularer Werkzeugbau

Sie zahlen nicht für einen individuellen Matrizenblock. In der Werkstatt werden universelle Master-Matrizensätze verwendet. Nur die spezifischen Stempel und Matrizenhohlräume, die Ihrer Geometrie entsprechen, werden bearbeitet und in den Masterrahmen eingesetzt. Sie zahlen nur für die Einsätze.

Entwicklung der Stückkosten

Da die Werkzeugausstattung vereinfacht wurde, müssen die Teile oft manuell zwischen den Pressen mit nur einem Pressvorgang - Stanzen, Lochen und Umformen - umgeladen werden. Dies erhöht den Arbeitsaufwand und die Handhabung. Folglich sind die Kosten für jedes einzelne Teil höher als für Teile, die vollständig umgeformt aus einer automatisierten Folgeverbundpresse herausfallen.

Häufigkeit der Einrichtung

Die Maschineneinrichtungszeit ist der versteckte Kostentreiber in der Kleinserienproduktion. Das Abreißen und Einrichten einer Presse dauert 2 bis 4 Stunden. Die Produktion von 5.000 Stück in einer einzigen Charge ist pro Stück exponentiell billiger als die Bestellung von 1.000 Stück in fünf separaten Schritten. Die Losgrößen müssen optimiert werden, um diese Rüstkosten zu reduzieren.

Break-even-Punkte für das Volumen

Jedes Teil hat einen mathematischen Break-even-Punkt, an dem der hohe Werkzeug-/Niedrigstückpreis des Folgeverbundstanzens den niedrigen Werkzeug-/Hochstückpreis des Kurzzeitstanzens kreuzt.

Nehmen Sie eine einfache Stahlhalterung:

• Progressive Werkzeuge: $15.000 Stempel + $0,30 pro Teil.
• Short Run Tooling: $800 modulares Werkzeug + $1.10 pro Teil.

Bei 5.000 Einheiten kostet der progressive Pfad $16.500, während der kurzfristige Pfad nur $6.300 kostet. Sie erreichen den Break-even-Punkt erst bei 17.750 Stück. Wenn Ihre Jahresprognose bei 10.000 Stück liegt, ist der kurzfristige Weg die einzige mathematisch sinnvolle Lösung.

Kleinserien-Stanzen vs. Laserschneiden und CNC

Bei der Angebotserstellung für eine mittlere Auflage diskutieren Einkäufer häufig darüber, ob der Auftrag über Laser-/CNC-Zentren abgewickelt werden soll oder ob man auf das Stanzen von Kleinserien ausweichen soll. Diese Entscheidung diktiert nicht nur den Stückpreis, sondern auch die physikalischen Eigenschaften des Endprodukts.

Zykluszeit

Das Laserschneiden ist ein kontinuierlicher thermischer Prozess. Wenn ein Teil einen komplizierten Umfang und vierzig Belüftungslöcher hat, muss der Laserkopf den gesamten Umriss abfahren und jedes einzelne Loch durchstechen, was zu Engpässen bei der Produktionsgeschwindigkeit führt. Die CNC-Bearbeitung ist sogar noch langsamer, da das Material Span für Span abgetragen wird.

Das Stanzen hingegen ist ein mechanischer Vorgang. Ein Stempel durchstößt die gesamte 40-Loch-Anordnung in einem Bruchteil einer Sekunde. Bei 5.000 Einheiten wird der kumulative Zykluszeitunterschied zwischen Laserprofilierung und Stanzen in Wochen, nicht in Tagen gemessen.

Grat-Konsistenz

Das Laserschneiden hinterlässt Wärmeeinflusszonen (WEZ) und potenzielle Krätze auf der Unterseite, insbesondere bei dickeren Platten oder Aluminium. Die CNC-Bearbeitung hinterlässt Werkzeugspuren, die variieren, da sich der Schaftfräser während des Laufs unweigerlich abnutzt.

Durch das Stanzen entsteht eine äußerst berechenbare Kante, die aus einer sauberen Scherzone und einer gleichmäßigen Bruchzone besteht. Da der Grat immer in eine einheitliche Richtung gedrückt wird, sind sekundäre Entgratungsvorgänge über die gesamte Charge hinweg sehr gut steuerbar und wiederholbar.

Fähigkeit zur Formgebung

Ein Flachbettlaser kann kein Metall formen; er schneidet nur. Jede Jalousieoder 90-Grad-Flansch muss der flache Zuschnitt zu einer zweiten Abkantpresse geführt werden, was zu einem Rückstau an unfertigen Erzeugnissen in der Fertigung führt.

Das Stanzen von Kleinserien konsolidiert diese Schritte. Die Umformstationen innerhalb des modularen Aufbaus können ein Loch stanzen, extrudieren und in kontinuierlicher Folge Gewinde schneiden, was die Materialhandhabung und die Arbeitskosten drastisch reduziert.

Flexibilität bei der Gestaltung

Hier haben CNC und Laser den entscheidenden Vorteil. Um ein lasergeschnittenes Profil zu ändern, braucht ein Programmierer fünf Minuten, um den G-Code zu aktualisieren, ohne die Maschine zu berühren.

Die Änderung eines gestanzten Profils erfordert die Bearbeitung eines neuen Stempel- und Matrizenblocks. Das Stanzen von Kleinserien ist zwar viel flexibler als die Herstellung von Hartwerkzeugen, erfordert aber immer noch physische Änderungen am Stahl. Sie müssen Ihre Konstruktionsgeometrie festlegen, bevor Sie an die Presse gehen.

Konstruktions- und Prozessgrenzwerte

Das Stanzen von Kleinserien ist keine Zauberei, sondern unterliegt strengen mechanischen Zwängen. Da Sie keine schweren, voll geführten Folgeverbundwerkzeuge verwenden, müssen bestimmte Konstruktionsmerkmale genauestens kontrolliert werden, um Ausschuss zu vermeiden.

Abstand zwischen den Löchern

Wenn die Löcher zu nahe am Rand des Materials oder zu nahe beieinander gestanzt werden, besteht die Gefahr, dass sich der Steg (das Metall zwischen den Schnitten) unter Druck ausbeult oder reißt.

Um dies zu verhindern, gilt die Standardregel: Der Abstand zwischen einem Loch und einer Biegelinie oder zwischen zwei Löchern muss mindestens das 1,5- bis 2-fache der Materialstärke betragen.

Biegeradius

Enge, rasiermesserscharfe Radien sehen auf einem CAD-Modell gut aus, verursachen aber in der Werkstatt schwere Risse. Dies gilt insbesondere für härtere Materialien wie Edelstahl 304 oder Aluminium 6061-T6.

Weiche Werkzeuge verzeihen weniger, wenn das Material bis zur Bruchstelle gedrückt wird. Standardisieren Sie Ihre Innenbiegeradien immer auf mindestens das 1fache der Materialstärke, um eine gleichmäßige Umformung ohne Spannungsbrüche zu gewährleisten.

Kontrolle der Rückfederung

Metall möchte nach dem Biegen natürlich in seinen ursprünglichen, flachen Zustand zurückkehren. Bei teuren harten Werkzeugen werden die Matrizen genau so konstruiert, dass sie das Material zu stark biegen, damit es sich in perfekter Toleranz entspannen kann.

Weiche Werkzeuge für kleine Auflagen haben Schwierigkeiten, die aggressive Rückfederung bei hochfesten Materialien zu bewältigen. Ingenieure müssen dies durch manuelles Einstellen der Abkantpresse oder durch sekundäre Richtvorgänge kompensieren, was zu einer geringen Variabilität führt.

Spaltoperationen & Toleranzen

Folgeverbundwerkzeuge halten enge Toleranzen ein (oft ±0,05 mm), da das Teil durch jede Station hindurch am Trägerstreifen befestigt bleibt.

Beim Stanzen von Kleinserien werden in der Regel geteilte Arbeitsgänge verwendet - die Platine wird physisch von der Stanzpresse zur Umformpresse bewegt. Jedes Mal, wenn ein Teil erneut gegen einen Messbolzen bewegt wird, kommt es zu Toleranzüberlagerungen. Rechnen Sie bei diesen Läufen mit realistischen Toleranzen von ±0,1 mm bis ±0,2 mm.

Skalierung zur Massenproduktion

Eine erfolgreiche Kleinserie dient als kritische technische Brücke. Sie beseitigt das Rätselraten und beweist Ihren Entwurf, bevor Sie einen großen Scheck für ein Folgeverbundwerkzeug ausstellen.

Frühzeitige DFM-Validierung

Was in einem kurzen Durchlauf scheitert, wird in einem Folgeverbundwerkzeug auf jeden Fall scheitern. Indem sie 2.000 Teile durch modulare Aufbauten laufen lassen, erkennen die Ingenieure schnell Materialrisse, schwache Stempelkonstruktionen und ineffiziente Layouts.

Dies gibt Ihrem Team die Möglichkeit, die Bohrungsdurchmesser zu optimieren, die Toleranzen bei unkritischen Merkmalen zu erweitern und die Materialverschachtelung zu optimieren, während die Kosten für die Änderungen noch vernachlässigbar sind.

Erfassen von Rückfederungsdaten

Die teuerste und zeitaufwändigste Phase des Folgeverbundwerkzeugbaus ist die "Tryout"-Phase, in der die Werkzeugmacher wochenlang damit beschäftigt sind, die Matrize zu schleifen, um die reale Materialrückfederung zu kompensieren.

In einem kurzen Durchlauf werden physische Rückfederungsdaten aus der genauen Materialsorte und der Spule, die Sie verwenden möchten, erzeugt. Diese Daten werden direkt in das CAD-System für die Hartbearbeitung eingespeist, wodurch sich die Tryout-Zeiten für die Massenproduktion oft halbieren.

Nahtloser Übergang zum Werkzeugbau

Sie müssen die Konstruktionsarbeit aus der Kleinserie nicht wegwerfen. Die in der Werkstatt getestete Reihenfolge der Arbeitsgänge - wo wird gestochen, wo gekerbt, wo gebogen - wird zur bewährten Blaupause für Ihr endgültiges Layout des progressiven Bandes.

Der Übergang von modularen Stationen zu einem vollautomatischen Werkzeug wird zu einer Frage der Übertragung bewährter Logik, was das technische Risiko erheblich reduziert.

Validierung der Produktion unter realen Bedingungen

Eine Kleinserie dient als funktionsfähiger Probelauf für das Production Part Approval Process (PPAP). Sie können physische Unterbaugruppen herstellen, auf Presspassungen prüfen und Salzsprühtests an den gestanzten Kanten durchführen.

Sobald die Kleinserienteile die Praxistests bestanden haben, können Sie mit absoluter Sicherheit zur Massenproduktion übergehen, da Sie wissen, dass Ihre Geometrie- und Materialauswahl vollständig verifiziert ist.

Material- und Toleranzstabilität

Wenn Sie sich von Hartmetallwerkzeugen mit Millionen von Zyklen verabschieden, bestimmt die Physik Ihres Materials Ihren Produktionserfolg. Die Herstellung von Kurzzeitwerkzeugen zwingt die Ingenieure dazu, die Beziehung zwischen der Streckgrenze des Materials und der Werkzeugabnutzung genau zu verstehen.

Materialrückfederung

Härtere Materialien schlagen zurück. Beim Biegen von rostfreiem Stahl 304 oder hochfesten Legierungen in weichen Werkzeugen wird die Rückfederung zu einem beweglichen Ziel.

Im Gegensatz zu harten Werkzeugen, die das Material unter einer immensen Tonnage verriegeln, sind Kurzzeitwerkzeuge oft auf Luftbiege- oder Urethanpolster angewiesen. Die Ingenieure müssen den Pressenhub aktiv überwachen und anpassen, um die Biegewinkel beizubehalten, insbesondere wenn die Materialchargen in ihrer Härte leicht variieren.

Verschleißverhalten der Werkzeuge

Dies ist die versteckte Realität der Kleinserienproduktion. Da Stempel oft aus Standard-A2 oder vorgehärtetem Stahl hergestellt werden, verschleißen sie schneller als Folgeverbundwerkzeuge aus Hartmetall.

Der Stempel rollt an der Kante und der Matrizenblock kann sich festfressen. Um dem entgegenzuwirken, führen renommierte Stanzereien strenge Wartungspläne ein und ziehen und schärfen Stempel in kleinen Auflagen alle 5.000 bis 10.000 Schläge, um übermäßige Grate zu vermeiden.

Oberflächenmarkierung

Das Stanzen von Kleinserien erfordert geteilte Arbeitsgänge und manuelle Handhabung. Jedes Mal, wenn ein Bediener einen Rohling gegen einen Stahlmessdorn schiebt oder ein Urethan-Abstreiferkissen gegen das Metall drückt, besteht die Gefahr von Abdrücken.

Wenn Ihr Teil ein makelloses kosmetisches Finish erfordert, wie klare Anodisierung oder geradliniges Bürsten, müssen Sie dies im Voraus angeben. Die Werkstatt muss Schutzfolien aufbringen oder spezielle, nicht abfärbende Urethanformen verwenden. Wird das Teil jedoch mit einer schwere PulverbeschichtungGeringfügige Werkzeugspuren sind in der Regel akzeptabel und lassen sich leicht abdecken.

Stabilität der Toleranzen

Erwarten Sie keine Six-Sigma-Stabilität (Cpk > 1,33) bei einer Toleranz von ±0,05 mm von einer Kurzserieneinrichtung. Da das Teil manuell zwischen verschiedenen Pressenstationen verschoben wird, ist eine Toleranzstapelung unvermeidlich.

Für Standard-Blechmerkmale ist ein stabiles, wiederholbares Toleranzfeld von ±0,1 mm bis ±0,2 mm sehr realistisch. Wenn ein bestimmter Lochdurchmesser oder ein kritischer Montageabstand eine engere Kontrolle erfordert, plant die Werkstatt eine sekundäre CNC-Bearbeitung oder einen Reibvorgang nur für dieses Merkmal.

Produktionsbeispiel: Laserschneiden zum Stanzen

Um zu sehen, wie diese Berechnungen in der Werkstatt funktionieren, betrachten wir einen realen Übergang. Ein Kunde benötigte jährlich 5.000 Stück eines 5052-Aluminium-Netzteilgehäuses.

Ursprüngliches Verfahren

Das Teil wurde zunächst mit einem Flachbettlaser und einer manuellen CNC-Abkantpresse hergestellt. Es wies einen komplexen Umfang, 60 kleine Belüftungslöcher und vier 90-Grad-Flansche auf.

Engpässe in der Produktion

Der Laser musste das Aluminium 60 Mal für das Lüftungsfeld durchstechen, was fast 3 Minuten pro Rohling dauerte. Danach verbrachte ein hochqualifizierter Bediener weitere 2 Minuten mit der Handhabung des Teils, um die vier Biegungen an der Abkantpresse auszuführen. Der hohe Arbeitsaufwand und die Maschinenzeit trieben den Stückpreis auf $5,50.

Tooling-Ansatz

Die Umstellung auf ein hartes Folgeverbundwerkzeug hätte $35.000 gekostet - unmöglich zu rechtfertigen bei 5.000 Teilen pro Jahr. Stattdessen entwarf das Ingenieurteam eine modulare Kurzzeitanlage für $2.800.

Es wurde eine spezielle "Cluster-Stanze" verwendet, um alle 60 Lüftungslöcher in zwei Pressenhüben zu entfernen. Das Biegen wurde in ein spezielles Wischwerkzeug verlagert, so dass alle vier Flansche gleichzeitig in einem einzigen Arbeitsgang geformt werden konnten.

Kostensenkung

Die Ergebnisse waren sofort sichtbar. Durch die Umstellung vom Laserschneiden auf das Short-Run-Tooling-Verfahren:

• Zykluszeit: Der Zeitaufwand sank von 5 Minuten auf nur 40 Sekunden pro Teil.
• Stückpreis: Von $5,50 auf $1,80 gesunken.
• Erste Charge ROI: Selbst nach der Zahlung von $2.800 für die modulare Einrichtung sparte der Kunde über $15.000 bei seiner ersten Auflage von 5.000 Stück. Das Werkzeug hat sich in weniger als einem Monat amortisiert.

Schlussfolgerung

Das Stanzen von Kleinserien ist kein Kompromiss, sondern eine hochstrategische Fertigungsbrücke. Es ermöglicht Ihnen, die lähmenden Investitionskosten für Folgeverbundwerkzeuge zu umgehen und gleichzeitig den quälend langsamen Zykluszeiten des Laserschneidens und der CNC-Bearbeitung zu entgehen.

Indem Sie die Grenzen des Soft-Tooling verstehen, die Toleranzerwartungen steuern und modulare Aufbauten nutzen, können Sie das Risiko Ihrer Produkteinführungen verringern und wertvolle physikalische Daten für die zukünftige Massenproduktion sammeln.
