Trous borgnes dans l'usinage : Règles de conception et problèmes courants

Les trous borgnes sont courants dans les pièces usinées, mais ils posent souvent plus de problèmes que leur taille ne le laisse supposer. En production, un petit trou borgne peut affecter l'évacuation des copeaux, la longueur de filetage utilisable, le jeu du fond et l'approbation de la première pièce.

C'est pourquoi les trous borgnes doivent être définis dès le départ, et non corrigés ultérieurement dans l'atelier. Si la profondeur, la forme du fond et les exigences en matière de filetage ne sont pas claires, il en résulte souvent un engagement court du filetage, des tarauds cassés, des cycles plus lents ou des retouches évitables.

Ce guide se concentre sur les points les plus importants de la production. Il explique ce qu'est un trou borgne, quand l'utiliser et pourquoi il nécessite généralement plus de contrôle qu'un trou débouchant.

Qu'est-ce qu'un trou borgne ?

Un trou borgne est un trou qui pénètre dans une pièce sans en traverser toute l'épaisseur. Il s'arrête à une profondeur contrôlée et a un fond fermé. Contrairement à un trou débouchant, il ne s'ouvre pas sur le côté opposé de la pièce.

Un trou borgne se distingue par le fait que la profondeur spécifiée doit correspondre à la fonction réelle de l'élément, et pas seulement au nombre indiqué sur le dessin. Le trou doit offrir une profondeur utilisable suffisante tout en gardant le côté opposé de la pièce fermé.

Dans l'usinage réel, un foret standard ne crée généralement pas un fond plat. Il laisse un fond angulaire en raison de la géométrie de la pointe du foret. Les angles de pointe courants, tels que 118° et 135°, signifient que la partie inférieure du trou n'est pas entièrement utilisable en tant que profondeur de paroi droite.

Les trous borgnes sont souvent utilisés lorsque la face arrière de la pièce doit rester fermée. C'est souvent le cas dans les enceintes, couverturesLes concepteurs peuvent choisir un trou borgne pour protéger la surface extérieure, assurer l'étanchéité d'un mur ou créer une fixation interne sans percer la face opposée. Les concepteurs peuvent choisir un trou borgne pour protéger la surface extérieure, assurer l'étanchéité d'un mur ou créer une fixation interne sans percer la face opposée.

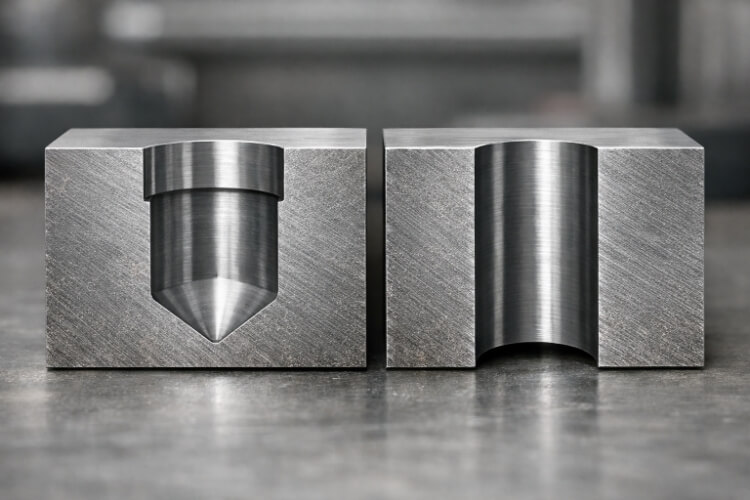

Trou borgne ou trou débouchant

À la base, la différence est simple. Un trou débouchant traverse complètement la pièce, tandis qu'un trou borgne s'arrête à l'intérieur du matériau et laisse un fond fermé.

Du point de vue de la fabrication, cette différence est plus importante qu'il n'y paraît sur le dessin. Les trous débouchants sont généralement plus faciles à usiner car les copeaux peuvent sortir plus librement, le liquide de refroidissement peut atteindre la zone de coupe plus facilement et l'outil n'a pas besoin de s'arrêter à une profondeur interne fixe.

Les trous borgnes nécessitent davantage de contrôle. Le fond fermé rend l'évacuation des copeaux plus difficile, augmente le risque de chaleur emprisonnée et laisse moins de place aux erreurs de perçage et de taraudage. Dans les éléments filetés, cette différence devient encore plus importante, car le trou doit offrir à la fois un engagement utilisable du filet et un espace libre suffisant sous le filet.

Le bon choix dépend de la fonction. Si la pièce a besoin d'une paroi étanche, d'une face extérieure protégée ou d'une butée interne contrôlée, un trou borgne peut être la meilleure option. Si ces conditions ne s'appliquent pas, un trou débouchant est souvent le choix le plus simple et le moins risqué pour l'usinage, le taraudage et l'inspection.

Quand utiliser un trou borgne？

Un trou borgne ne doit être utilisé que lorsqu'un fond fermé remplit une fonction claire. Dans la plupart des cas, cela signifie une étanchéité, une profondeur d'insertion contrôlée, une surface extérieure protégée ou une fixation interne sans rupture.

Quand la face arrière doit-elle rester fermée？ ?

Un trou borgne est souvent le bon choix lorsque le côté opposé de la pièce doit rester intact. C'est souvent le cas pour les couvercles, les boîtiers, les parois étanches et les faces extérieures visibles, où un trou traversant créerait une voie de fuite, affaiblirait la paroi ou laisserait une ouverture non désirée.

Dans ces cas, un trou borgne permet de conserver la paroi extérieure intacte tout en offrant une possibilité de montage ou de filetage. Lorsque la face arrière sert à assurer l'étanchéité, la protection ou l'esthétique, un trou borgne est généralement justifié.

Quand la conception doit-elle avoir une profondeur fixe ?

Un trou borgne est également utile lorsque l'élément doit s'arrêter à une profondeur contrôlée. C'est souvent le cas lorsqu'un fixationL'embout, la goupille d'arrêt ou la pièce d'accouplement ne doit s'engager qu'à une distance déterminée à l'intérieur de la pièce.

Ici, la profondeur du trou fait partie de la fonction. Le fond du trou permet de contrôler l'ajustement, l'alignement ou la position d'arrêt de l'assemblage d'une manière qui n'est pas possible avec un trou débouchant.

Cela est d'autant plus important dans les trous filetés, où l'engagement requis n'est pas arbitraire. Une règle empirique courante est d'environ 1× le diamètre nominal d'engagement du filetage dans l'acier et d'environ 2× dans l'aluminium. Dans les trous borgnes en aluminium, la profondeur utilisable est consommée plus rapidement que ne le prévoient de nombreux dessins.

Quand l'étanchéité ou l'apparence sont-elles importantes？ ?

Certaines pièces utilisent des trous borgnes parce que la surface extérieure doit rester fermée et propre. Cela peut être pour des raisons d'étanchéité, de résistance à la corrosion, d'isolation électrique ou pour éviter que la face extérieure ne présente une ouverture ou une extrémité de fixation exposée.

Dans ces cas, le trou borgne est à la fois fonctionnel et esthétique. Si une percée risque de nuire à l'étanchéité, à la qualité de la surface ou à l'aspect fini de la pièce, un trou borgne est généralement le meilleur choix.

Pourquoi les trous borgnes sont plus difficiles à usiner？

Les trous borgnes créent des limites d'usinage que les trous débouchants n'ont pas. Les sections ci-dessous expliquent où le contrôle des copeaux, la chaleur, la profondeur et le taraudage deviennent généralement plus difficiles.

Les copeaux sont plus difficiles à éliminer

L'évacuation des copeaux est l'une des principales raisons pour lesquelles les trous borgnes sont plus difficiles à usiner. Au fur et à mesure que le foret s'enfonce, les copeaux ont moins de place pour se briser, se déplacer et quitter le trou.

Dans un trou traversant, les copeaux peuvent généralement avancer et sortir plus facilement de la coupe. Dans un trou borgne, ils ont tendance à rester coincés au fond plus longtemps. Cela peut entraîner une reprise de coupe, des surfaces plus rugueuses, une charge de coupe plus élevée et une usure plus rapide de l'outil.

Une règle d'atelier utile est que le perçage au pic devient souvent plus nécessaire lorsque la profondeur du trou dépasse environ 3 à 4 fois le diamètre du foret. À ce stade, l'évacuation des copeaux devient souvent la principale limite du processus.

La chaleur est plus difficile à contrôler

La chaleur est également plus difficile à gérer dans un trou borgne car la coupe s'effectue dans un espace plus fermé. Plus l'outil pénètre profondément dans l'élément, plus la chaleur a du mal à s'échapper de la coupe.

Cela est important car l'excès de chaleur réduit la durée de vie de l'outil et augmente les variations entre les trous répétés. Lorsque le flux de copeaux est déjà faible, la chaleur emprisonnée rend généralement le processus moins stable.

C'est pourquoi les trous borgnes nécessitent généralement un contrôle plus minutieux de l'avance, de la vitesse, de l'accès au liquide de refroidissement et du cycle de perçage qu'un trou traversant similaire.

Il est plus facile de se tromper sur la profondeur

Un trou borgne dépend du contrôle de la profondeur, de sorte que l'outil doit s'arrêter au bon endroit à chaque fois. Cela crée une autre source de risque.

Le trou doit être suffisamment profond pour répondre à l'exigence fonctionnelle, mais pas au point d'affaiblir la paroi restante ou de percer le côté le plus éloigné. Cette exigence devient plus délicate lorsque la pièce présente des sections minces, plusieurs profondeurs de trous borgnes ou une section taraudée près du fond.

Le fond du trou ajoute également à la complexité. Comme les perceuses standard laissent un fond angulaire, la dernière partie du trou n'est pas entièrement utilisable en tant que profondeur de paroi droite. Si le dessin n'en tient pas compte, le trou peut être conforme à la profondeur nominale et échouer lors de l'assemblage.

Le taraudage est plus susceptible d'échouer

Le taraudage à l'aveugle est souvent l'une des étapes les plus risquées de l'ensemble du processus. Le taraud coupe des filets dans un trou à fond fermé, il y a donc moins de place pour les copeaux et moins de place pour l'erreur.

Si le trou percé ne laisse pas suffisamment d'espace sous le filetage complet requis, le taraud peut atteindre le fond trop tôt. Une fois les copeaux compactés près du fond, le couple de coupe augmente rapidement et la probabilité de briser les tarauds est beaucoup plus élevée.

Même si le taraud ne se casse pas, le filet peut être de mauvaise qualité. Le filetage utilisable peut se révéler court, rugueux dans sa partie inférieure ou partiellement obstrué par des copeaux. Un trou fileté à l'aveugle peut sembler complet et pourtant échouer lors de l'assemblage.

Comment concevoir un trou borgne ?

Un bon trou borgne commence par une conception qui correspond au processus réel. Ces points montrent comment la profondeur, la forme du fond et la géométrie voisine affectent la fabricabilité.

Profondeur totale et profondeur utile

L'une des erreurs de conception les plus courantes consiste à considérer que toutes les profondeurs de forage sont utilisables de la même manière. Dans la pratique, la profondeur totale de forage et la profondeur fonctionnelle utilisable sont souvent différentes.

La profondeur totale est la distance que l'outil parcourt dans la pièce. La profondeur utilisable est la partie qui supporte réellement la fonction, telle que l'engagement d'un filet, l'insertion d'une goupille ou le dégagement d'un élément d'assemblage.

Une conception plus solide définit d'abord la profondeur fonctionnelle, puis laisse suffisamment de profondeur de perçage supplémentaire pour que le processus puisse créer ce résultat en toute sécurité. Dans les petits trous taraudés, même une modeste perte de profondeur utilisable peut réduire l'engagement réel.

Profondeur du trou et profondeur du filet

Dans les trous borgnes filetés, la profondeur du trou et la profondeur du filet ne doivent pas être considérées comme une seule et même valeur. Le trou percé doit généralement être plus profond que le filet complet requis.

Cet espace supplémentaire permet au taraud de s'approcher du fond et donne aux copeaux un endroit où aller au lieu de s'entasser dans la zone de filetage. Si le dessin n'indique qu'une seule profondeur, l'atelier devra peut-être deviner si ce chiffre correspond à la profondeur totale de perçage ou à la profondeur de filetage utilisable.

C'est également à ce niveau que l'engagement réel est important. La règle générale est d'environ 1× le diamètre nominal de l'engagement dans l'acier et d'environ 2× le diamètre nominal dans l'aluminium. La planification de la profondeur des trous borgnes est donc particulièrement importante pour les pièces en aluminium, où les exigences en matière de longueur de filetage peuvent augmenter rapidement.

Pourquoi le fond du trou n'est-il pas plat ?

Un foret standard crée généralement un fond conique, et non plat. Cela a un effet direct sur la fonction du trou borgne.

Si la caractéristique dépend d'une surface d'appui plane ou d'un contact en profondeur au fond, un trou percé standard peut ne pas suffire. La forme du fond peut réduire la profondeur utilisable, modifier la façon dont la pièce à assembler s'assoit ou limiter la zone de filetage réellement efficace.

Ne prévoyez pas de fond plat à moins que la pièce n'en ait réellement besoin. Lorsqu'un fond plat est essentiel à la fonction, cela signifie généralement qu'une deuxième opération est nécessaire après le perçage.

Comment la profondeur et le diamètre affectent-ils la stabilité ?

La profondeur et le diamètre fonctionnent ensemble dans un trou borgne. Lorsque le trou devient plus profond par rapport à son diamètre, le processus devient généralement moins stable et plus sensible à l'évacuation des copeaux, à la chaleur et au comportement de l'outil.

Un trou borgne peu profond et de grand diamètre est généralement plus facile à réaliser qu'un trou profond et étroit. Les petits forets sont moins rigides, les coupes plus profondes rendent l'évacuation des copeaux plus difficile et l'accès au liquide de refroidissement devient plus limité à mesure que la profondeur augmente.

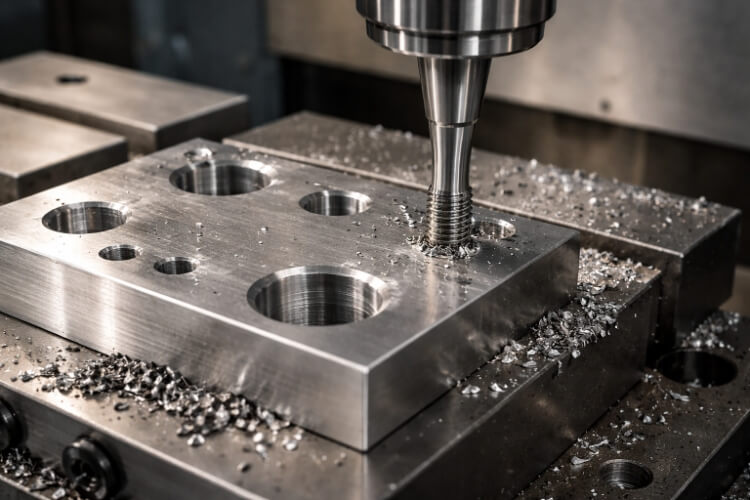

Comment les trous borgnes sont-ils usinés et taraudés ?

Les trous borgnes sont généralement réalisés en plusieurs étapes. Le trou est tout d'abord percé, puis il est encore amélioré si le dessin a besoin d'un fond plus plat ou d'une section filetée.

Perçage d'un trou borgne standard

Un trou borgne standard est généralement percé à une profondeur contrôlée. Contrairement à un trou débouchant, l'outil ne peut pas ressortir de l'autre côté, de sorte que la profondeur de perçage doit supporter à la fois la fonction de l'élément et la géométrie laissée par le point de perçage.

Le perçage standard définit le corps du trou, et non l'état final du fond utilisable. Si la caractéristique nécessite ultérieurement un engagement complet du filetage près du fond ou une surface d'assise plate, la première étape du perçage doit laisser de la place pour l'opération suivante.

Quand le forage au pic est-il utilisé ?

Le perçage à l'emporte-pièce est utilisé lorsque l'accumulation de copeaux devient une véritable limite au processus. Au lieu de percer toute la profondeur en une seule fois, l'outil avance par étapes et se rétracte entre les coupes, ce qui permet aux copeaux de se briser et de se dégager plus facilement.

Cela devient de plus en plus utile à mesure que la profondeur augmente, en particulier lorsque le trou dépasse environ 3-4× le diamètre du foret. À ce stade, l'évacuation des copeaux devient souvent le principal problème plutôt que la taille nominale du trou.

Le perçage Peck augmente la durée du cycle, mais il est souvent moins coûteux que de faire face à une retaille, à une accumulation de chaleur, à une mauvaise finition ou à des problèmes lors de l'étape suivante.

Quand un trou à fond plat est-il nécessaire ?

Un foret standard ne produit pas un fond plat. Il laisse un fond conique qui suit la géométrie de la pointe du foret.

Si l'élément a besoin d'une face d'appui, d'une butée de profondeur précise ou d'une zone inférieure plus utilisable, le perçage seul peut ne pas suffire. Dans ce cas, une deuxième opération est généralement nécessaire après le perçage.

La question clé est simple : La pièce a-t-elle réellement besoin d'un fond plat pour fonctionner, ou le dessin ne l'implique-t-il que par habitude ? Si la fonction ne l'exige pas, l'ajout d'une étape de fond plat augmente généralement les coûts et le temps sans apporter beaucoup de valeur ajoutée.

Choisir la bonne méthode de fraisage de tarauds ou de filets

La méthode de filetage doit être adaptée au trou, au matériau et au niveau de risque de la pièce. Dans les trous borgnes, le contrôle des copeaux est plus important, et le choix du taraud l'est également.

Pour de nombreux trous filetés borgnes, un taraud à goujure hélicoïdale est un choix pratique car il permet de tirer les copeaux vers le haut plutôt que de les forcer à s'enfoncer plus profondément dans le trou. Lorsque la caractéristique présente un risque élevé, le fraisage du filetage est souvent la méthode la plus sûre.

Le fraisage de filets est plus lent dans certains cas, mais il permet un meilleur contrôle lorsque la qualité du filetage est critique ou lorsqu'un taraud cassé coûterait cher à récupérer. La meilleure méthode n'est pas toujours la plus rapide. C'est celle qui donne des résultats stables sur l'ensemble du lot.

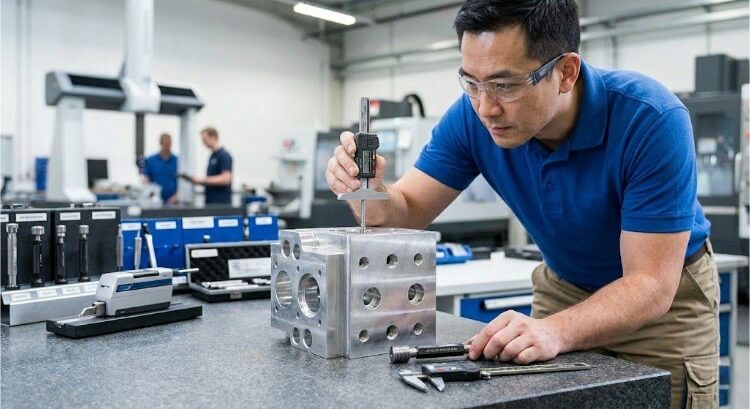

Comment inspecter un trou borgne ?

Un trou borgne n'est utile que si l'élément fini fonctionne réellement lors de l'assemblage. Les contrôles ci-dessous se concentrent sur la fonction, et pas seulement sur les dimensions nominales.

Vérification de la profondeur du trou

La profondeur du trou est l'une des premières choses à vérifier dans un trou borgne. Comme la caractéristique s'arrête à l'intérieur de la pièce, même une petite insuffisance peut réduire l'engagement de la fixation, limiter l'insertion de la goupille ou supprimer le jeu au fond nécessaire pour le taraudage.

La principale erreur d'inspection consiste à ne vérifier que le point le plus profond laissé par la pointe du foret. Dans un trou borgne, cette valeur n'est pas toujours la même que la profondeur fonctionnelle utilisable, car le foret laisse un fond angulaire plutôt qu'une section complète à paroi droite.

Une bonne méthode d'inspection vérifie la profondeur qui importe réellement pour la pièce. Dans un trou borgne fileté, cela signifie généralement qu'il faut confirmer que la profondeur de perçage et le jeu résiduel au fond du trou permettent tous deux d'obtenir le filetage utilisable requis.

Vérification de la qualité du fil

Pour les trous borgnes filetés, la qualité du filetage est tout aussi importante que la profondeur du trou. Un filetage peut sembler acceptable et pourtant échouer lors de l'assemblage si l'engagement utilisable est plus court que ne l'exige la conception ou si des copeaux ont endommagé le filetage près du fond.

C'est là que l'engagement réel est important. La règle générale est d'environ 1× le diamètre nominal d'engagement dans l'acier et d'environ 2× dans l'aluminium, bien que des matériaux plus souples ou des joints soumis à des charges plus élevées puissent nécessiter davantage.

L'inspection doit confirmer non seulement que les filets existent, mais aussi que la longueur de filetage utilisable supporte le joint. Dans les trous filetés borgnes, c'est la différence entre un filetage qui semble complet et un filetage qui fonctionne réellement.

Que doit confirmer l'inspection de la première pièce ?

L'inspection de la première pièce est particulièrement utile pour les trous borgnes, car les problèmes de trous borgnes se répètent souvent une fois que le cycle est établi. Si la première pièce présente déjà une faible profondeur, un engagement court ou un mauvais contrôle des copeaux, le même problème peut se reproduire dans tout le lot.

Pour un trou borgne, l'inspection de la première pièce doit confirmer la profondeur de perçage, l'état du filetage si le trou est taraudé et le jeu restant sous le filetage utilisable. Ces vérifications permettent de déterminer si le processus produit un trou fonctionnel ou seulement un trou nominal.

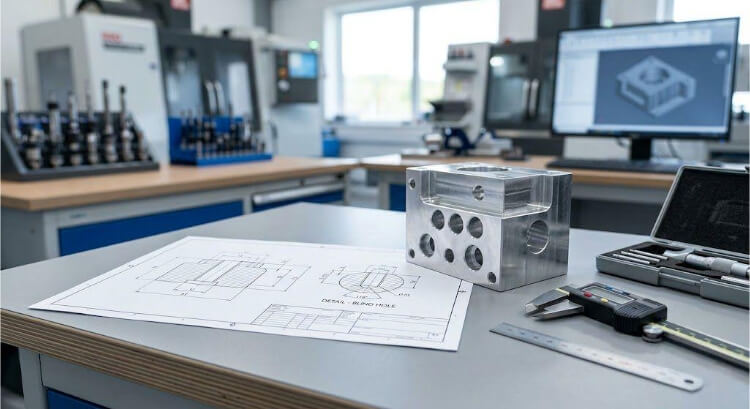

Comment faire apparaître un trou borgne sur un dessin ?

Un trou borgne ne peut être usiné correctement que si le dessin est clair. Les points suivants montrent ce que le rappel doit communiquer pour éviter les erreurs d'usinage.

Que doit contenir le dessin ?

Un rappel de trou borgne doit inclure les informations nécessaires pour réaliser et vérifier correctement l'élément. Au minimum, il s'agit de la taille du trou, de la profondeur totale du perçage et du fait que le trou soit lisse ou fileté.

Profondeur du trou par rapport à la profondeur du filet

La profondeur du trou et la profondeur du filet ne doivent pas être considérées comme une seule et même valeur, à moins que le processus et la fonction ne les rendent identiques. Dans la plupart des trous taraudés, le trou percé doit être plus profond que le filet complet requis.

C'est également à ce niveau que l'engagement réel est important. Une règle empirique courante est d'environ 1× le diamètre nominal de l'engagement dans l'acier et d'environ 2× le diamètre nominal dans l'aluminium.

Que doit montrer une citation claire ?

Un plan clair du trou borgne doit indiquer à l'atelier ce qui doit être contrôlé et ce qui ne nécessite pas de précision inutile. Pour un trou borgne simple, il s'agit généralement du diamètre et de la profondeur totale requise.

Dans le cas d'un trou borgne fileté, il s'agit généralement de la spécification du filetage, de la profondeur effective du filetage, de la profondeur de perçage d'appui et de toute condition de fond qui affecte la fonction. Un rappel clair doit indiquer quelle profondeur contrôle la fonction et quelle profondeur soutient uniquement le processus.

Conclusion

Les trous borgnes paraissent simples, mais ils nécessitent plus de contrôle que beaucoup d'autres caractéristiques de trous. Comme le trou s'arrête à l'intérieur de la pièce, il affecte la conception, le perçage, le taraudage, l'inspection et la clarté du dessin.

C'est pourquoi un trou borgne doit être une décision fonctionnelle, et non une décision par défaut. Lorsque la conception nécessite une face arrière fermée, une profondeur d'insertion contrôlée ou une face extérieure propre, un trou borgne peut être la bonne réponse.

Besoin d'aide pour les trous borgnes, les caractéristiques filetées ou la conception de pièces prêtes à l'usinage ? Envoyez-nous vos dessins ou les exigences de votre projetNotre équipe d'ingénieurs examinera le projet, identifiera les risques d'usinage à un stade précoce et fournira des informations pratiques sur la production, les coûts et les délais de mise en œuvre.

FAQ

Pourquoi les trous borgnes sont-ils plus difficiles à usiner ?

Les trous borgnes sont plus difficiles à usiner car l'outil doit couper dans un espace confiné. L'évacuation des copeaux, le contrôle de la chaleur, le dégagement du fond et la précision de la profondeur deviennent plus sensibles.

Quelle est la profondeur supplémentaire nécessaire pour un trou taraudé à l'aveugle ?

Le trou percé doit généralement être plus profond que le filetage complet requis. Une règle pratique consiste à laisser environ 0,5 fois le diamètre du trou comme espace non fileté au fond, de sorte que le taraud ait de la place pour fonctionner et que les copeaux aient de la place pour s'accumuler.

Pourquoi les robinets se cassent-ils dans les trous borgnes ?

Les tarauds se cassent souvent dans les trous borgnes parce que les copeaux se compactent près du fond, que le trou percé est trop peu profond ou que le jeu au fond n'est pas suffisant. Lorsque le couple de serrage augmente, la défaillance peut survenir rapidement et la réparation peut être coûteuse.

Quand un trou borgne doit-il être remplacé par un trou débouchant ?

Un trou borgne doit être reconsidéré lorsque la pièce n'a pas vraiment besoin d'un fond fermé. Si un trou débouchant peut remplir la même fonction, il s'agit souvent de l'option la plus facile et la moins risquée.
