Fabrication en sous-traitance : Du prototype à la production de masse

La fabrication sous contrat est un processus d'externalisation dans le cadre duquel un client s'associe à un fabricant pour fabriquer des composants ou des assemblages complets selon des spécifications précises. Cette solution clé en main optimise les chaînes d'approvisionnement, réduit les frais généraux et tire parti d'une assistance technique spécialisée, ce qui permet aux entreprises de se concentrer sur leurs activités principales de recherche et de développement et sur l'élargissement du marché.

Faire passer un produit d'un fichier CAO numérique à une production de masse fiable nécessite une coordination étroite entre la conception et l'atelier. Cet article présente les aspects pratiques de la collaboration avec un partenaire de fabrication, en mettant l'accent sur l'évaluation des processus, le contrôle des coûts et l'exécution de la qualité.

Quand la fabrication en sous-traitance prend tout son sens？

L'externalisation de la production est généralement une décision pratique motivée par des contraintes de ressources internes ou des exigences de projets spécifiques. Elle permet aux entreprises d'étendre efficacement leurs opérations sans engager trop de capitaux.

Demande de prototype

Les services de fabrication internes donnent souvent la priorité aux lignes de production existantes et à fort volume. Il est donc difficile d'allouer du temps machine et des ressources d'ingénierie pour tester de nouvelles conceptions.

Les fabricants sous contrat consacrent généralement des équipements et des équipes d'ingénieurs spécifiques au prototypage rapide. Cette configuration permet des itérations de conception et des tests fonctionnels rapides sans perturber les flux de travail internes établis.

Limites de capacité

Le passage du prototype à la production de masse nécessite des capitaux importants pour l'équipement, l'agrandissement des installations et la main-d'œuvre.

Le recours à un partenaire externe permet aux entreprises d'adapter le volume de production à la demande réelle du marché. Cette flexibilité est essentielle pour gérer les pics saisonniers ou les premiers lancements de produits sans avoir à supporter le fardeau financier de machines inutilisées pendant les périodes creuses.

Assemblages complexes

De nombreux produits mécaniques nécessitent une combinaison de différents processus de fabrication. Un seul assemblage peut comprendre un boîtier usiné par CNC, des supports en tôle et des composants estampés sur mesure.

Travailler avec une installation qui offre un large éventail de capacités de traitement sous un même toit réduit la nécessité de gérer plusieurs fournisseurs spécialisés. Cela simplifie la chaîne d'approvisionnement, réduit les risques logistiques et rend l'assemblage final beaucoup plus facile à contrôler.

Cycles de lancement plus rapides

Les fenêtres de marché sont souvent étroites et les multiples révisions de la conception peuvent facilement retarder le lancement d'un produit de plusieurs mois.

Les équipes de fabrication expérimentées procèdent à des examens de la conception pour la fabrication (DFM) dès le début du processus. Identifier les problèmes d'interférence, les limites des matériaux ou les conflits de tolérance avant La découpe du métal réduit les cycles de révision et permet de respecter le calendrier des projets.

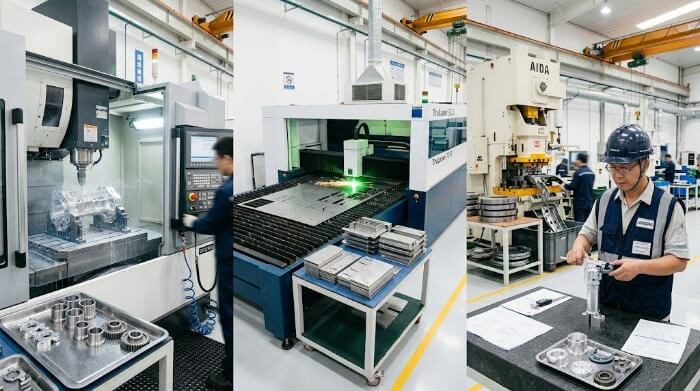

Comment évaluer les processus de fabrication？

Le choix du bon processus de fabrication a un impact direct sur le coût unitaire et la performance des pièces. Un partenaire de fabrication fiable aidera à aligner le processus sur le volume de production requis et les spécifications techniques.

Tolérances CNC

La spécification de tolérances serrées dans toutes les dimensions est une cause fréquente de dépassement des coûts. Alors que les normes Usinage CNC peut aisément respecter des tolérances de ±0,1 mm, la recherche de ±0,01 mm nécessite des vitesses d'avance plus lentes, des changements d'outils fréquents et des contrôles environnementaux plus stricts.

Il est plus rentable de n'appliquer des tolérances serrées qu'aux surfaces critiques. Pour les zones non critiques, l'utilisation de tolérances d'atelier standard (telles que la norme ISO 2768-m) permet de réduire considérablement le temps d'usinage et les coûts d'inspection sans affecter la fonction de la pièce.

Procédés de tôlerie

Le choix de la méthode de fabrication de la tôle dépend fortement du volume de production. Pour les prototypes et les petites séries, découpe au laser combinée avec Pliage par presse plieuse CNC est l'approche standard, car elle ne nécessite aucun investissement en outillage et permet des modifications rapides de la conception.

Toutefois, lorsque le volume augmente (généralement au-delà de 5 000 unités), le prix à la pièce plus élevé de la découpe laser devient inefficace. À ce stade, le passage à des matrices d'emboutissage personnalisées devient plus rentable. L'emboutissage réduit considérablement les temps de cycle et les coûts par pièce, ce qui compense rapidement les dépenses initiales d'outillage.

Sélection des matériaux

Le choix des matériaux doit permettre de concilier les exigences structurelles et la facilité de fabrication. Dans les applications en acier inoxydable, la nuance 304 est généralement utilisée pour les boîtiers généraux en raison de sa bonne formabilité et de son faible coût. Si la pièce doit être exposée à des environnements chimiques difficiles, la nuance 316 est nécessaire, bien qu'elle soit plus difficile à usiner et que le prix de la matière première soit plus élevé.

Pour les cadres structurels sensibles aux coûts, les aciers au carbone standard tels que le Q235 sont souvent suffisants. Lorsqu'ils sont associés à un revêtement protecteur approprié, ces alliages moins coûteux offrent une résistance fiable pour les supports internes et les composants du châssis, sans que les spécifications du matériau ne soient trop contraignantes.

Finition de surface

Les traitements de surface ne se contentent pas d'améliorer l'apparence ; ils ont une incidence directe sur les dimensions finales et les ajustements d'assemblage. Des procédés tels que anodisation dure ajoutent une épaisseur mesurable aux pièces d'aluminium, qui doit être calculée dans les dimensions de la machine de pré-placage afin d'éviter toute interférence lors de l'assemblage.

De même, revêtement en poudre offre une finition extérieure durable pour la tôle, mais elle ajoute une épaisseur significative. Des instructions de masquage minutieuses doivent être fournies à l'usine pour s'assurer que les trous filetés, les découpes à tolérance serrée et les points de mise à la terre électrique restent nus et conformes aux spécifications.

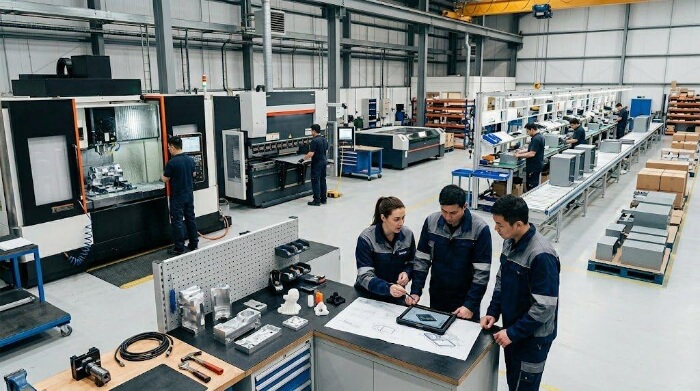

Du prototype à la production de masse

Le passage d'un produit d'un fichier CAO numérique à une production de masse fiable exige une transition systématique. L'objectif est de s'assurer que les processus utilisés pour la fabrication en grande série restent stables, reproductibles et rentables.

Revue DFM

Avant de découper du métal, il est essentiel de procéder à un examen approfondi de la conception pour la fabrication (DFM). Cette étape permet de combler le fossé entre les modèles CAO théoriques et la réalité de l'atelier.

Des ingénieurs de fabrication expérimentés identifieront les caractéristiques qui nécessitent des outils de coupe personnalisés ou ajusteront l'emplacement des trous pour éviter que le matériau ne se déchire. La détection précoce de ces problèmes permet d'éviter des retards coûteux lors de la mise à l'échelle.

Validation du prototype

Une fois la DFM approuvée, la phase de prototypage se concentre sur la validation fonctionnelle. Il ne s'agit pas de fabriquer à la main une pièce parfaite, mais de vérifier que les matériaux et les méthodes choisis fonctionnent dans des conditions réelles.

Les interférences d'assemblage, les faiblesses structurelles ou les problèmes d'empilement de tolérances doivent être mis en évidence à ce stade. Il est beaucoup moins coûteux de les corriger à ce stade que de modifier ultérieurement l'outillage de production.

Production pilote

Passer directement d'un simple prototype à une production de 10 000 unités comporte un risque financier énorme. Une production pilote (généralement de 50 à 200 unités) sert de test de résistance pour l'ensemble de la chaîne de fabrication.

Il valide les Indice de capacité de traitement (Cpk)Il s'agit de prouver que l'usine est en mesure de maintenir des tolérances strictes sur l'ensemble d'un lot. Cela permet également de s'assurer de la fluidité du processus d'assemblage avant d'engager des commandes de matériel à grande échelle.

Contrôle des coûts d'outillage

Lorsque les volumes augmentent, il est nécessaire de passer d'un outillage doux (comme la découpe laser) à un outillage dur (comme les matrices d'emboutissage progressif) afin de réduire les coûts unitaires.

La clé de la maîtrise de cette transition est l'optimisation de la conception. La conception de pièces aux caractéristiques standardisées permet à l'usine d'utiliser des matrices modulaires ou des inserts communs, ce qui réduit l'investissement initial tout en permettant une production à grande vitesse.

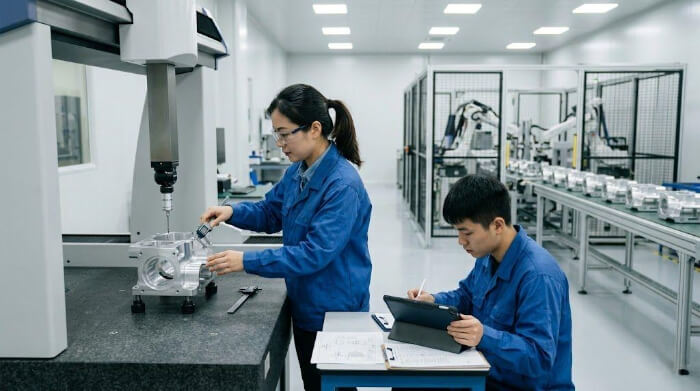

Contrôle de la qualité dans l'atelier de production

La qualité ne peut pas être inspectée dans une pièce ; elle doit être intégrée dans le processus de fabrication. Toutefois, des protocoles d'inspection rigoureux et normalisés permettent de vérifier que l'équipement fonctionne exactement comme prévu.

Exécution GD&T

L'application de la méthode GD&T (Geometric Dimensioning and Tolerancing) n'est efficace que si le personnel de l'usine comprend comment l'exécuter de manière pratique. Une exécution correcte signifie que le réglage de l'usinage et l'inspection de la MMT doivent partager exactement les mêmes points de référence.

Pour les boîtiers à parois minces, la distorsion du serrage pendant l'usinage peut faire sortir les pièces de leur tolérance une fois qu'elles sont relâchées. Un fabricant fiable conçoit des systèmes de bridage personnalisés qui reflètent l'état final de l'assemblage, garantissant ainsi que les mesures reflètent la fonction réelle.

Rapports FAI

Le rapport d'inspection du premier article (FAI) est la preuve ultime que le fournisseur comprend votre impression. Un transfert rigoureux doit s'aligner sur les normes PPAP (processus d'approbation des pièces de production).

Il s'agit notamment de fournir un point de données mesuré pour chaque appel, ainsi que des rapports d'essai des matériaux pour garantir l'authenticité de l'alliage. L'examen de ces données structurées permet aux équipes d'ingénieurs d'approuver la production complète en toute confiance.

Inspection CMM

Pour les composants présentant des exigences géométriques strictes ou des profils 3D complexes, les outils manuels tels que les pieds à coulisse et les micromètres sont tout simplement insuffisants.

Les inspections de routine des machines à mesurer tridimensionnelles (MMT) garantissent que les caractéristiques critiques, telles que la concentricité des trous et la position réelle, sont vérifiées directement par rapport au modèle CAO. Cela élimine l'erreur humaine et fournit des enregistrements de données traçables pour les audits de qualité.

Consistance du revêtement

Les traitements de surface introduisent fréquemment des changements dimensionnels et des variations visuelles d'un lot à l'autre. Le maintien de la cohérence exige un contrôle strict de la chimie des bains ou des températures de cuisson.

En outre, les usines doivent tenir compte de l'accumulation de revêtement. Des instructions de masquage claires, des bouchons de silicone personnalisés ou des opérations secondaires telles que le rebouchage des filetages sont nécessaires pour garantir que les découpes à tolérances serrées restent fonctionnelles.

Qu'est-ce qui détermine le coût de la fabrication à façon ?

Comprendre les mécanismes qui sous-tendent le devis d'un fournisseur est essentiel pour l'approvisionnement. Les coûts de fabrication sont le résultat mathématique direct des choix de conception, de la sélection des processus et du volume des commandes.

Volume de production

Le principal facteur de coût unitaire est le volume de production. Pour les faibles volumes, le temps de réglage - programmation de la CNC et étalonnage de la machine - représente un pourcentage important du prix de la pièce.

Au fur et à mesure que le volume augmente, ces coûts fixes de mise en place sont amortis sur des milliers de pièces. Le prix unitaire est ainsi considérablement réduit, ce qui rend les grands lots nettement plus économiques.

Investissement dans l'outillage

L'outillage dur nécessite un investissement initial important, mais il permet de réduire de façon permanente les temps de cycle des machines.

Les responsables des achats doivent calculer le seuil de rentabilité. Si le volume prévu est suffisamment important, le prix à la pièce plus bas obtenu grâce aux matrices d'emboutissage personnalisées permettra de récupérer rapidement le coût initial de l'outillage et de réaliser des économies à long terme.

Coût des matériaux

Le coût des matières premières fluctue, mais les choix techniques déterminent la quantité de matériaux réellement gaspillés. Le taux de rebut (Buy-to-Fly ratio) est une mesure essentielle.

L'usinage d'un boîtier complexe à partir d'un bloc d'aluminium massif génère une quantité massive de copeaux, ce qui fait grimper les coûts. La reconception de ce même composant sous la forme d'un assemblage efficace de tôles minimise les rebuts et réduit considérablement le prix final.

Exigences en matière d'inspection

Chaque étape d'inspection requise ajoute du temps de travail direct. Alors que l'échantillonnage NQA (limite de qualité acceptable) standard est rentable, l'exigence d'une inspection 100% pour chaque unité gonflera considérablement les frais généraux.

Pour maîtriser les budgets, les ingénieurs doivent spécifier des niveaux d'inspection stricts et à haute fréquence uniquement pour les caractéristiques critiques de la fonction, en laissant les dimensions non critiques à l'échantillonnage standard.

Risques liés aux fournisseurs et retards de production

Même avec une conception parfaite, des facteurs externes peuvent perturber votre calendrier de production. Pour gérer ces risques, il faut un fournisseur transparent sur sa chaîne d'approvisionnement et capable de résoudre les problèmes avant qu'ils n'entraînent l'arrêt de la chaîne de montage.

Goulets d'étranglement des délais d'exécution

Les retards se produisent rarement sur la machine CNC elle-même ; ils se produisent généralement entre les processus. L'attente d'une finition de surface externalisée, de traitements thermiques spécialisés ou d'outils de coupe personnalisés perturbe souvent le calendrier.

Un fournisseur fiable tient compte de ces opérations secondaires dans son devis initial. Il prévoit des délais d'attente réalistes pour les traitements externes, plutôt que de promettre un scénario optimal qui échoue à la dernière minute.

Ingénierie de la communication

Les fuseaux horaires et les barrières linguistiques peuvent transformer une simple clarification de dessin en un retard d'une semaine. Si l'équipe commerciale de l'usine ne peut pas traduire directement vos exigences techniques à l'atelier, des erreurs coûteuses se produiront.

Travailler avec un partenaire qui emploie des ingénieurs de fabrication bilingues permet de s'assurer que les notes DFM critiques, les repères GD&T et les spécifications des matériaux sont bien compris avant que le métal ne soit découpé.

Pénuries de matières premières

La livraison des matériaux en flux tendu fonctionne bien jusqu'à ce qu'un problème survienne dans la chaîne d'approvisionnement mondiale. Les fixations PEM sur mesure ou les alliages spécifiques sont souvent confrontés à des hausses soudaines des délais de livraison en cas de pénurie sur le marché.

Un fabricant résilient atténue ce problème en conservant un stock tampon interne d'épaisseurs standard (telles que 1,5 mm et 2,0 mm) pour l'acier laminé à froid et l'acier inoxydable de première qualité. Cette capacité peut à elle seule réduire de deux à trois semaines le délai de lancement d'un projet en cas de rupture des chaînes d'approvisionnement.

Risques liés à l'approvisionnement mondial

Les tarifs douaniers, les pénuries de capacité de fret et les changements géopolitiques ont un impact direct sur les coûts au débarquement et les dates de livraison finales. Les retards de fret maritime peuvent facilement ajouter quatre à six semaines au calendrier d'un projet.

Pour minimiser ces risques, les entreprises s'appuient sur leur fabricant contractuel pour fournir des délais de livraison Ex-Works (EXW) et FOB (Free on Board) précis. Cette transparence permet aux équipes logistiques de planifier d'autres itinéraires de fret aérien lorsque le transport maritime devient instable.

Comment choisir un partenaire de fabrication？

Pour évaluer un fournisseur, il faut regarder au-delà du prix à la pièce figurant sur son devis. Vous engagez essentiellement une extension de vos propres équipes d'ingénierie et d'approvisionnement.

Soutien à l'ingénierie

Une usine qui se contente d'usiner exactement ce qui figure sur l'imprimé - même si la conception est fondamentalement défectueuse - est un fournisseur de base, pas un partenaire. Vous avez besoin d'une équipe qui se rebiffe lorsqu'elle détecte un problème de fabricabilité.

Par exemple, au lieu de se contenter de découper pour imprimer, les ingénieurs expérimentés analysent le modèle plat, corrigent l'image et le dessin, et mettent en place un système de contrôle de la qualité. Facteur Ket d'ajuster les déductions de courbure à l'avance. Les trous de montage sont ainsi parfaitement alignés lors de l'assemblage final, sans qu'il soit nécessaire de les retravailler manuellement.

Capacité de production

L'évaluation de la capacité ne se limite pas à compter le nombre de machines dans l'atelier. Elle implique de comprendre la redondance des équipements, les programmes de maintenance et la flexibilité des équipes.

Si un fournisseur dépend d'une seule machine haut de gamme pour vos composants critiques, une panne soudaine interrompra l'ensemble de votre commande. Un partenaire solide possède des capacités qui se chevauchent, comme des découpeurs laser de secours, afin d'absorber les temps d'arrêt imprévus en toute transparence.

Systèmes de qualité

Détenir une certification ISO 9001 est une base, mais l'exécution réelle sur le terrain est plus importante. Vous devez savoir comment l'entreprise gère les pièces non conformes et les rapports d'action corrective (RAC).

Demandez à consulter des exemples de rapports FAI et de registres de données CMM issus de projets antérieurs. Un système de qualité mature assure une traçabilité complète, garantissant qu'un problème constaté lors de l'assemblage final peut être retracé jusqu'à un lot de matériaux ou un opérateur de machine spécifique.

Stabilité de la chaîne d'approvisionnement

Votre fabricant sous contrat est souvent responsable de l'approvisionnement en matières premières, en matériel et en emballages. Sa santé financière et ses relations avec les usines locales ont une incidence directe sur la sécurité de votre production.

Un partenaire financièrement stable peut obtenir des remises sur le volume des matières premières et maintenir un stock tampon pour vos commandes récurrentes. Votre service des achats est ainsi protégé contre les fluctuations soudaines des prix du marché.

Conclusion

La fabrication sous contrat ne fonctionne bien que lorsque la production est traitée comme un système d'ingénierie, et non comme une simple tâche d'achat. La véritable différence entre les fournisseurs n'est pas seulement le prix ou l'équipement, mais la manière dont ils gèrent les données de conception, le contrôle des processus et la stabilité lors de la mise à l'échelle.

Ne vous demandez plus si votre conception est optimisée pour l'atelier. Avec 10 ans d'expérience en ingénierie dans le domaine du prototypage rapide et de la production de masse de tôles, l'équipe de TZR sait exactement comment faire passer votre produit en douceur du concept à la réalité.

Téléchargez vos fichiers CAO dès aujourd'hui pour un examen DFM complet et une analyse des coûts. Laissez nos ingénieurs vous aider à éliminer les coûts de fabrication cachés avant le début de votre prochaine production.

FAQ

Quelle est la différence entre OEM et fabrication à façon ?

Un OEM (Original Equipment Manufacturer) est généralement propriétaire de la conception du produit, de la marque et de la propriété intellectuelle. Un fabricant sous contrat ne possède pas la conception ; il se contente de fournir l'espace, l'équipement et la main-d'œuvre nécessaires à la fabrication du produit selon les spécifications exactes de l'OEM.

Comment protéger ma propriété intellectuelle en cas d'externalisation ?

Il faut toujours signer un accord de non-divulgation strict avant de partager des fichiers CAO ou des dessins techniques sensibles. Pour les produits hautement exclusifs, les entreprises protègent souvent leur propriété intellectuelle en répartissant la fabrication des composants critiques entre différents fournisseurs et en réalisant l'assemblage final en interne.

À partir de quel volume est-il judicieux d'investir dans des matrices d'emboutissage plutôt que dans la découpe au laser ?

Bien que cela dépende de la taille de la pièce et de sa complexité géométrique, le seuil de rentabilité se situe généralement autour de 5 000 à 10 000 unités. À ce volume, la réduction drastique du temps de cycle de la machine et du coût par pièce de l'emboutissage compense rapidement le coût initial de l'outillage dur.
