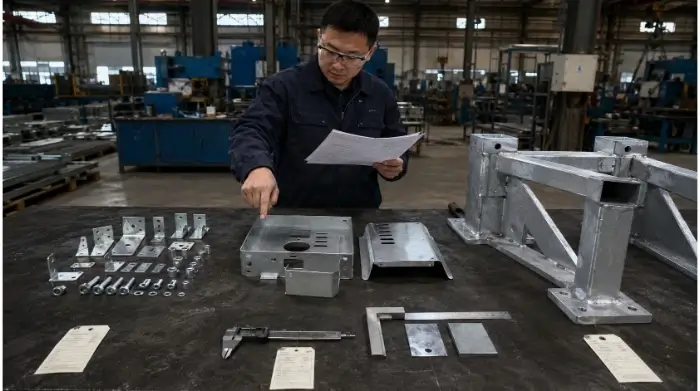

Galvanisation électrolytique ou galvanisation à chaud : guide pratique

La principale différence entre la galvanisation à chaud et la galvanisation électrolytique réside dans l'épaisseur du revêtement et son mode d'application. La galvanisation à chaud consiste à plonger l'acier dans du zinc fondu afin d'obtenir une couche épaisse et résistante aux intempéries. La galvanisation électrolytique utilise un courant électrique pour déposer une fine couche de zinc lisse, idéale pour les pièces de précision destinées à un usage intérieur et soumises à des tolérances strictes.

Même si l'élément chimique est le même, le choix d'un procédé de zingage inadapté peut entraîner de réels problèmes en atelier. Par exemple, la galvanisation à chaud peut facilement obstruer les filetages internes usinés avec un excès de zinc et déformer les boîtiers en tôle fine. À l'inverse, les pièces électrozingées utilisées dans des environnements côtiers se couvriront rapidement de rouille rouge en raison de la finesse de leur couche protectrice.

Afin de vous aider à éviter les défauts d'assemblage et les retouches inutiles, ce guide présente en détail les principales différences en matière de structure des revêtements, d'impact sur les tolérances et de coûts globaux de fabrication.

Matrice d'aide à la décision rapide

*Les exigences réelles en matière d'épaisseur doivent être définies conformément aux normes industrielles applicables (par exemple, ASTM, ISO) et indiquées sur les plans techniques.

Options de revêtement au zinc avant et après la fabrication

Avant d'évaluer les performances techniques, il est indispensable de clarifier le parcours de la chaîne d'approvisionnement. Le service des achats peut spécifier des revêtements de zinc sur les matières premières, sur des composants usinés individuels ou sur des ensembles entièrement soudés. Confondre ces différents parcours entraîne inévitablement des erreurs de fabrication.

Pièces et tôles électro-galvanisées

La galvanisation électrolytique repose sur le dépôt électrochimique de zinc. La pièce est plongée dans un bain chimique, et un courant électrique provoque la fixation des ions de zinc sur l'acier. Ce procédé permet d'obtenir un revêtement très fin et très précis. Les petites pièces de fixation sont généralement traitées par galvanisation en tonneau, tandis que les pièces plus grandes ou plus fragiles sont traitées par galvanisation sur rack.

La surface obtenue est lisse, ce qui la rend idéale pour la quincaillerie de précision et les applications esthétiques. Ce procédé est souvent suivi d'une passivation chimique et d'un scellement afin d'améliorer la résistance de base à la corrosion. Il convient de noter que la galvanisation électrolytique peut être achetée sous forme de bobines d'acier brut pré-revêtues ou être appliquée dans le cadre d'un service de finition après usinage.

Tôle pré-galvanisée

Matériau pré-galvanisé (souvent prescrit par des normes telles que ASTM A653) est fabriqué à l'aciérie en faisant passer une bobine en continu dans un bain de zinc.

Remarque importante concernant le processus : La tôle pré-galvanisée est revêtue avant la pièce est fabriquée.

Lorsqu'un transformateur travaille ce matériau, la séquence de fabrication est généralement la suivante : poinçonnage ou découpe au laser, puis pliage, puis soudage. Par conséquent, le revêtement de zinc est physiquement éliminé au niveau des bords de coupe. La chaleur dégagée par le soudage provoque également la combustion du revêtement autour du joint. Les bords nus issus de la découpe au laser et les zones de soudure nécessitent une réparation locale — généralement à l'aide d'une peinture riche en zinc ou d'un spray de galvanisation à froid — afin d'éviter une corrosion prématurée.

Galvanisation à chaud après fabrication

Lot galvanisation à chaud suit un ordre totalement différent.

Remarque importante concernant le processus : La pièce finie est galvanisée comme suit : une seule pièce.

Le processus de fabrication consiste tout d'abord à découper, plier et souder l'acier noir brut. L'ensemble soudé est ensuite nettoyé chimiquement, enduit de flux, puis immergé dans une cuve de zinc fondu (généralement à 450 °C). Comme le trempage a lieu après la fabrication, le zinc fondu s'écoule dans les recoins cachés et recouvre entièrement toutes les arêtes de coupe et les cordons de soudure. Cependant, ce procédé est limité par les dimensions physiques de la cuve de galvanisation et par les contraintes de levage. Les concepteurs doivent également prévoir des orifices de ventilation et de drainage spécifiques afin d’éviter l’accumulation de zinc, la déformation des profilés creux ou de dangereuses explosions de vapeur dans la cuve.

Comparaison des performances entre la galvanisation électrolytique et la galvanisation à chaud

Les performances du revêtement dépendent de la manière dont le zinc se lie à l'acier de base et de la microstructure qui en résulte. Ne vous fiez pas aux données de performance sans préciser le procédé de fabrication exact.

Épaisseur et structure du revêtement

La galvanisation électrolytique permet de déposer une fine couche de zinc pur à la surface de l'acier. La galvanisation à chaud crée une liaison métallurgique, formant plusieurs couches d'alliages durs de zinc et de fer recouvertes d'une couche de zinc pur.

• Épaisseur de la galvanisation électrolytique : Se situe généralement entre 5 à 15 µm (définies par des normes telles que ASTM B633).
• Épaisseur de la galvanisation à chaud : Se situe généralement entre de 45 à plus de 100 µm (définies par des normes telles que ASTM A123 pour l'acier de construction ou ASTM A153 (pour le matériel).

Un revêtement plus fin n'est pas synonyme de mauvaise qualité, et un revêtement plus épais n'est pas automatiquement préférable pour tous les projets. L'épaisseur réelle dépend de la classe de revêtement requise, de la durée d'immersion dans le bain et de la composition chimique de l'acier. Par exemple, une teneur élevée en silicium et en phosphore dans l'acier de base entraînera une épaisseur excessive du revêtement galvanisé à chaud, ce qui se traduira par une finition cassante et gris foncé.

Protection contre la corrosion, l'usure et l'usure des arêtes

Ces deux méthodes offrent à la fois une protection par barrière (bloquant physiquement l'humidité) et une protection sacrificielle (le zinc se corrode avant l'acier sous-jacent).

Les couches électro-galvanisées étant fines et plus tendres, elles sont plus sensibles à l'abrasion lors du transport et de la pose. Dans les essais standard au brouillard salin (ASTM B117), les pièces simples électro-galvanisées peuvent présenter de la rouille rouge dans un délai de 48 à 96 heures.

La galvanisation à chaud réalisée après fabrication offre une résistance élevée à l'abrasion et aux chocs, car les couches internes d'alliage zinc-fer sont en réalité plus dures que l'acier de base. Un revêtement galvanisé à chaud standard peut résister à des centaines, voire des milliers d'heures d'essai au brouillard salin.

Lors de l'évaluation de la protection des bords, il convient de distinguer la tôle pré-galvanisée du zingage appliqué après fabrication. Le zingage électrolytique et le zingage à chaud (HDG) appliqués après fabrication recouvrent tous les bords coupés. La tôle pré-galvanisée laisse les bords coupés à nu. Bien que le zinc environnant assure une légère protection cathodique sur les coupes étroites, tout bord nu important ou toute zone de soudure finira par rouiller s’il n’est pas réparé manuellement.

Finition de surface et aptitude à la peinture

La galvanisation électrolytique permet d'obtenir une surface très homogène et lisse, qui répond parfaitement aux exigences esthétiques et aux assemblages de haute précision. La galvanisation à chaud présente quant à elle des variations de surface beaucoup plus importantes ; l'aspect peut aller d'un fini brillant et pailleté à un aspect terne, mat ou légèrement texturé.

⚠️ Avertissement concernant la conception : peinture sur de l'acier galvanisé

L'acier galvanisé n'est pas toujours prêt à être peint sans préparation préalable. Si vos pièces nécessitent un système duplex (revêtement de zinc suivi d'une peinture ou d'un revêtement en poudre), vous devez le préciser clairement.

Les surfaces fraîchement galvanisées à chaud nécessitent souvent un dégazage, un sablage de nettoyage ou une attaque chimique (par exemple, avec des solutions T-wash) afin d'éviter l'écaillage de la peinture, la délamination et la formation de cloques. Ne partez pas du principe que les procédés standard de revêtement par poudre adhéreront à du zinc non préparé.

Fabrication de pièces électrozingüées et galvanisées à chaud

Choisir un revêtement ne représente que la moitié du travail ; il faut également tenir compte du comportement de ce revêtement en atelier. La séquence de fabrication détermine les types de défauts que vous rencontrerez et les opérations secondaires nécessaires pour les corriger.

Processus de découpe, de pliage et de soudage

Lorsque vous travaillez avec tôle pré-galvanisée, le matériau arrive à la découpeuse laser déjà enduit. Cela implique un processus de travail spécifique :

Parcours « pré-galvanisé » : Tôle revêtue → Découpe → Pliage → Soudage → Réparation ponctuelle

Les fabricants doivent prendre en compte les arêtes nues issues de la découpe au laser et les marques d'outillage à proximité des plis serrés, où le zinc risque de s'écailler. Le soudage de l'acier pré-galvanisé pose deux problèmes majeurs : la chaleur vaporise le zinc autour du joint (le laissant ainsi sans protection), et le zinc vaporisé génère des fumées toxiques. (ce qui peut provoquer une « fièvre des fumées métalliques » chez les opérateurs). Cela nécessite une ventilation à haut débit et une retouche locale obligatoire de la zone de soudure à l'aide d'une peinture riche en zinc.

Lors de la spécification galvanisation à chaud (HDG) après fabrication, le processus s'inverse :

Itinéraire HDG : Découpe → Pliage → Soudage → Nettoyage → Galvanisation à chaud → Contrôle

Pour le galvanisage à chaud (HDG), le fabricant réalise la pièce en acier brut noir. La préparation est toutefois essentielle. Tous les résidus de soudure et les résidus de produits anti-projections doivent être éliminés mécaniquement, car le zinc n'adhère pas à ces résidus, ce qui laisserait des zones non recouvertes. Les soudures doivent être continues ; les interstices ou les microperforations non colmatés retiendront les acides utilisés lors du prétraitement, qui bouilliront et s'écouleront après la galvanisation, endommageant ainsi la finition.

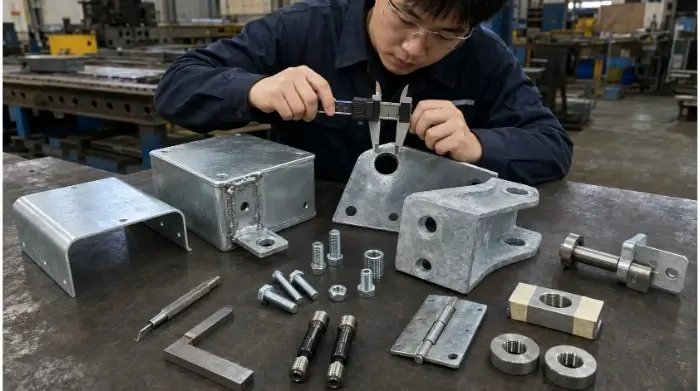

Gestion des filets, des alésages et des ajustements serrés

Les revêtements de zinc augmentent l'épaisseur du matériau. Alors que la galvanisation électrolytique apporte une épaisseur prévisible 5 à 15 µm, HDG peut ajouter entre de 45 à plus de 100 µm d'épaisseur irrégulière.

Pour les pièces électro-galvanisées, les tolérances d'usinage standard permettent généralement de compenser la fine couche de revêtement. Dans le cas du galvanisage à chaud (HDG), la précision est perdue. Les filetages intérieurs se remplissent de zinc, les petits trous se colmatent et les surfaces de glissement ou les éléments à ajustement serré (tels que les roulements ou les goupilles de centrage) ne s'assemblent plus. Les fixations PEM enfoncées dans la tôle avant le galvanisage à chaud deviennent totalement inutilisables.

Les ingénieurs doivent préciser les méthodes de compensation sur les plans de fabrication. Parmi les méthodes de contrôle courantes, on peut citer :

• Sur-soutirage : Réalisation de filetages intérieurs surdimensionnés avant la galvanisation afin de tenir compte de l'épaisseur du revêtement de zinc.
• Après le taraudage ou après l'usinage : Nettoyage des filets ou perçage à nouveau des trous critiques après le processus de galvanisation. (Attention : le perçage a posteriori entraîne un temps de préparation supplémentaire, ce qui augmente souvent le coût unitaire de 15 à 201 TP3T — tenez-en compte dans votre plan d'usinage initial). Il convient de noter que l'acier nu exposé à l'intérieur du filetage est généralement protégé par la couche de zinc présente sur la fixation correspondante.
• Masquage fonctionnel : Utilisation de rubans ou de bouchons résistants aux hautes températures. Le masquage est une pratique courante en galvanoplastie, mais il s'avère très difficile et coûteux dans les cuves de galvanisation à chaud (HDG) fonctionnant à 450 °C.

N'appliquez pas une tolérance unique et fixe (par exemple, ajouter 2 mm) à tous les trous. Le jeu nécessaire dépend du diamètre du trou, de l'épaisseur du matériau et du pas du filetage. Consultez votre usineur ou votre galvaniseur pour connaître les tolérances spécifiques.

Aération, drainage et déformation thermique

La galvanisation à chaud exige des ingénieurs qu'ils abordent la question sous l'angle de la dynamique des fluides et des contraintes thermiques. La pièce entière est plongée dans un bain de zinc liquide à 450 °C.

Si vous concevez un tube fermé ou un châssis creux soudé dépourvu d'orifices d'aération, l'air emprisonné se dilate rapidement, transformant la pièce en une véritable bombe localisée à l'intérieur du bain de zinc. Même si la pièce résiste, l'absence d'orifices de drainage fait que le zinc liquide, très dense, s'accumule à l'intérieur de la structure, créant d'énormes poches de zinc qui alourdissent la pièce et en augmentent le coût.

Règle de base : Les orifices d'aération et de vidange doivent mesurer au moins 25% de la section transversale du profilé tubulaire. Tout diamètre inférieur limite l'écoulement du zinc et laisse des zones internes non revêtues.

La déformation thermique constitue l’autre risque majeur. Les panneaux de grande taille, minces et non soutenus (généralement inférieurs à 3 mm) se déforment violemment lorsqu’ils sont soumis à une chaleur de 450 °C. Les structures soudées asymétriques ou les assemblages combinant des plaques épaisses et de la tôle mince se réchauffent et refroidissent à des vitesses différentes, ce qui entraîne une déformation dimensionnelle importante. Pour les enceintes minces, l’utilisation de tôles pré-galvanisées ou le galvanisage électrolytique après fabrication constituent presque toujours la solution la plus sûre.

Risques liés aux matériaux et défauts courants de galvanisation

Même avec une conception adéquate, les caractéristiques chimiques et physiques du zingage entraînent des risques spécifiques liés au matériau. Les équipes chargées des achats et de la qualité doivent faire la distinction entre les variations esthétiques acceptables et les défauts fonctionnels.

Réduire les risques de fragilisation par l'hydrogène

Au cours des processus de décapage à l'acide et de galvanoplastie, l'hydrogène atomique peut se diffuser dans le réseau cristallin de l'acier.

Distinction essentielle : La fragilisation par l'hydrogène concerne principalement les aciers à haute résistance ou trempés, et non toutes les pièces en tôle galvanisée. L'acier doux à faible teneur en carbone y est généralement insensible.

Toutefois, dans le cas des éléments de fixation à haute résistance (par exemple, de classe 10.9 ou supérieure), des goupilles trempées ou de l'acier à ressort, ce risque est critique. Sous l'effet d'une charge mécanique, cet hydrogène piégé rend l'acier cassant et provoque sa rupture sans avertissement —confrontées à des « ruptures différées » survenant plusieurs heures, voire plusieurs jours après l'expédition du produit au client, ce qui entraîne des responsabilités civiles considérables.

En cas de galvanisation électrolytique de matériaux à haute résistance, le cahier des charges doit préciser cuisson après placage (détente). Les pièces doivent être cuites à environ 200 °C dans les heures qui suivent leur placage afin d'éliminer l'hydrogène du métal.

Gestion de la corrosion galvanique dans les assemblages

Le zinc est un métal fortement anodique, ce qui signifie qu’il se sacrifie facilement pour protéger d’autres métaux. Il ne faut pas partir du principe que l’acier galvanisé ne peut en aucun cas entrer en contact avec l’acier inoxydable. La corrosion galvanique dépend fortement de la présence d’un électrolyte (humidité, eau salée) et de la rapport de surface des métaux mélangés.

Si vous utilisez un petit boulon en acier inoxydable pour fixer une poutre massive galvanisée à chaud, la grande quantité de zinc protège facilement le petit boulon en acier inoxydable. L'ensemble tiendra le coup. En revanche, si vous utilisez une petite vis zinguée pour fixer un grand panneau en acier inoxydable, la vaste surface en acier inoxydable provoquera une corrosion rapide de la petite vis zinguée, entraînant une défaillance structurelle.

Lorsque vous associez de l'acier galvanisé à du cuivre, du laiton ou à de grandes surfaces en aluminium ou en acier inoxydable dans des environnements humides, prévoyez des rondelles d'isolation (en néoprène ou en nylon) ou appliquez des mastics isolants afin de rompre le contact électrique.

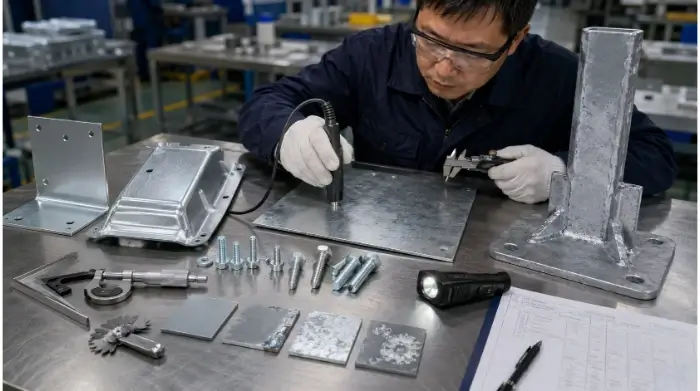

Évaluation des défauts de revêtement et réparation localisée

Lors du contrôle des pièces galvanisées, il convient de faire la distinction entre les variations d'aspect et les défaillances fonctionnelles.

• Variations visuelles normales (aspect esthétique) : Les finitions gris terne, les motifs de paillettes variables et la présence de traces de rouille blanche (oxyde de zinc) constituent des réactions chimiques normales sur l'acier galvanisé à chaud et n'ont aucune incidence sur la résistance à la corrosion. Il s'agit de problèmes d'aspect qui n'affectent pas la fonctionnalité et ne doivent pas constituer un motif de rejet.
• Défauts fonctionnels (réparables) : Petites zones dénudées, légers dommages dus à la manutention ou perte de zinc au niveau des soudures post-galvanisation. Ces défauts sont acceptables s’ils sont réparés correctement en atelier ou sur chantier à l’aide d’une peinture riche en zinc, conformément à des normes telles que ASTM A780.
• Défauts graves (nécessitant une retouche ou un rejet) : Des décollements ou des cloques étendus (indiquant une mauvaise préparation de la surface), la présence d’importantes inclusions de cendres ou de scories dans le revêtement, ainsi que des saillies acérées de zinc (« glaçons ») présentant un risque pour la sécurité des travailleurs. Une déformation importante de la pièce ou des filets complètement obstrués et impossibles à usiner justifient également un rejet immédiat.

Choisir le bon revêtement de zinc pour la production

Prendre une décision technique n'est qu'une première étape. Si cette décision n'est pas transposée avec précision dans les plans de fabrication et les documents d'achat, la chaîne d'approvisionnement optera par défaut pour la solution la moins chère ou la plus pratique pour elle.

Exigences en matière de plans et de contrôle

⚠️ Avertissement concernant les marchés publics : Indiquer « galvanisé » ou « zingué » sur un plan de fabrication ne constitue pas une spécification complète de finition : c'est la recette idéale pour obtenir des pièces rejetées.

Un dessin technique rigoureux ne doit laisser aucune place à l'interprétation. Il doit indiquer explicitement le procédé de revêtement, la norme applicable, l'épaisseur ou la classe de revêtement requise, ainsi que les traitements ultérieurs nécessaires. Par exemple, lorsqu'on précise une passivation au chromate, Veillez à préciser que vous utilisez du chromate trivalent (Cr³⁺) conforme à la directive RoHS, et non l'ancien chromate hexavalent (Cr⁶⁺). si vos pièces sont destinées à l'Union européenne ou aux chaînes d'approvisionnement grand public modernes.

Si la pièce doit être peinte ou revêtue par thermolaquage ultérieurement, cela doit être explicitement indiqué afin que le galvaniseur évite d'appliquer des cires ou des produits d'étanchéité susceptibles de nuire à l'adhérence de la peinture. De plus, le plan doit indiquer clairement les surfaces à masquer, le traitement à appliquer aux filetages internes (par exemple, surfiletage avant revêtement ou alésage après revêtement), les emplacements où les mesures d'épaisseur doivent être effectuées, ainsi que les limites des réparations locales acceptables.

Pour garantir la conformité, référez-vous aux normes sectorielles appropriées en fonction de votre processus de production :

• Pièces galvanisées : Préciser ASTM B633 (ou ISO 2081).
• Tôle galvanisée en continu : Préciser ASTM A653 (ou EN 10346).
• Pièces métalliques galvanisées à chaud en série : Préciser ASTM A123 (ou ISO 1461).
• Visserie et quincaillerie galvanisées : Préciser ASTM A153.

Coût, volume et délai de livraison

C'est un mythe dans le secteur de la fabrication que de croire que la galvanisation électrolytique est systématiquement moins coûteuse que la galvanisation à chaud. Le coût unitaire réel dépend fortement du procédé de fabrication, de la taille des lots et des opérations secondaires.

Lorsque vous calculez le coût réel d'une pièce revêtue, ne vous limitez pas au simple coût de base de la finition. Tenez compte des coûts cachés et des modèles de tarification différents : le galvanisage à chaud est généralement facturé au poids ($/kg), tandis que la galvanoplastie est souvent facturée à la cuve ou au rack.

• Pièges liés à la logistique et à la tarification : Les installations de galvanisation à chaud (HDG) nécessitent de nombreux permis environnementaux et sont souvent situées plus loin des ateliers d'usinage, ce qui entraîne des coûts de transport supplémentaires importants. La galvanisation à chaud étant facturée au poids, les châssis tubulaires volumineux, encombrants et légers peuvent donner lieu à des suppléments de prix liés au volume : ils occupent en effet beaucoup d'espace dans la cuve de zinc, mais ne représentent qu'un poids facturable très faible.
• Le travail de masquage : Très coûteux en galvanoplastie ; pratiquement impossible ou d'un coût prohibitif dans les cuves de galvanisation à chaud à 450 °C.
• Post-usinage : Le débouchage des filets et le réalésage des alésages serrés après le galvanisage à chaud (HDG) entraînent un temps supplémentaire de réglage de la machine CNC.
• Frais minimaux par lot : Le HDG est un procédé de traitement en masse. L'envoi d'un seul prototype dans une cuve de HDG entraînera des frais minimaux élevés. À l'inverse, la galvanoplastie est une technique hautement modulable, allant du placage en tonneau pour 10 000 vis au placage sur rack pour une douzaine de supports.

La production est également limitée par des contraintes physiques. La taille des pièces ne peut dépasser les dimensions de la cuve de galvanisation à chaud (HDG) ni le volume de la cuve de galvanoplastie.

Sélection en fonction des pièces et de l'environnement d'utilisation

Pour optimiser vos choix d'acheminement, suivez les recommandations d'utilisation suivantes :

La galvanisation électrolytique est particulièrement adaptée aux applications suivantes :

• Quincaillerie et éléments de fixation de précision
• Petits supports et pièces usinées
• Composants d'intérieur et châssis électroniques
• Assemblages à tolérances serrées
• Pièces esthétiques nécessitant une finition uniforme et brillante
• Composants nécessitant une passivation contrôlée (par exemple, Cr3 selon la directive RoHS)

La tôle pré-galvanisée convient particulièrement pour :

• Caissons en tôle et conduits de climatisation
• Composants d'appareils électroménagers
• Pièces moulées en grande série
• Pièces ne nécessitant que peu ou pas de soudures structurelles
• Housses pour équipements d'intérieur qui seront revêtues par thermolaquage

La galvanisation à chaud après fabrication convient particulièrement aux applications suivantes :

• Châssis soudés lourds et acier de construction
• Socles et châssis pour équipements
• Glissières de sécurité routières et éléments de ponts
• Rayonnages et tuyauteries pour le stockage en extérieur
• Supports de fixation pour panneaux solaires
• Ensembles à longue durée de vie exposés à des environnements marins ou industriels

Guide de référence rapide sur le routage (fiche pratique) :

Conclusion

Le choix d'un revêtement en zinc est un choix technique qui a une incidence directe sur les processus de fabrication, les tolérances d'assemblage et la durée de vie en service. Lorsque vous définirez les spécifications de votre prochain projet, gardez à l'esprit ces trois règles fondamentales :

• Galvanisation électrolytique est destiné aux surfaces lisses, au contrôle dimensionnel rigoureux et aux composants destinés à un usage intérieur.
• Tôle pré-galvanisée C'est la solution idéale pour la tôlerie, mais elle nécessite une intervention manuelle au niveau des bords de coupe et des soudures.
• Galvanisation à chaud après fabrication offre une protection optimale aux structures soudées exposées aux intempéries pendant des décennies, mais compromet le respect des tolérances serrées et peut provoquer la déformation des matériaux fins.
