Cintrage de tôles : procédé, conception pour la fabrication (DFM) et coûts

Le cintrage à rouleaux de tôles est un procédé de formage à froid qui utilise trois ou quatre rouleaux réglables pour cintrer en continu des tôles plates afin de leur donner des formes cylindriques, coniques ou courbes à grand rayon. Il s'agit de la méthode la plus efficace pour obtenir des arcs métalliques lisses, sans les lignes de facettes caractéristiques du formage à la presse plieuse.

Pour les ingénieurs, la conception de courbes à grand rayon ou de pièces cylindriques représente souvent un défi de fabrication : comment obtenir un rayon lisse et continu sans faire grimper les coûts de fabrication ? Si une presse plieuse standard gère parfaitement les angles aigus, la forcer à réaliser des arcs larges par pliage par bosses entraîne une perte de temps machine et nuit à l'esthétique de la surface.

Ce guide détaille les principes du processus de laminage, compare les capacités des machines à 3 et à 4 cylindres, et propose des règles concrètes en matière de conception pour la fabricabilité (DFM). La compréhension de ces paramètres vous aidera à maîtriser le retour élastique du matériau, à réduire les rebuts liés aux extrémités plates et à optimiser vos coûts de production globaux.

Fonctionnalités et applications courantes

Le cintrage au rouleau exerce une pression uniforme sur toute la surface du matériau. Il est donc particulièrement adapté à certaines géométries spécifiques dont la réalisation à l'aide d'outils standard pour presse plieuse s'avère difficile ou peu efficace.

Des courbes harmonieuses

Ce procédé est particulièrement adapté aux pièces nécessitant des courbes continues et amples. Contrairement au pliage par bosse sur une presse plieuse, qui crée une courbe à partir d’une série de petits angles distincts, le pliage au rouleau permet d’obtenir une finition de surface lisse. Ce formage continu est généralement utilisé pour les composants aérodynamiques, les canaux d’écoulement de fluides ou les panneaux architecturaux, où la continuité esthétique et fonctionnelle est indispensable.

Coques cylindriques

Le cintrage au rouleau est couramment utilisé pour la fabrication de boîtiers cylindriques, de récipients sous pression et de réservoirs de stockage. En ajustant la position des rouleaux, les fabricants façonnent des cylindres fermés à partir de tôles métalliques, dont les bords sont ensuite soudés entre eux.

La limite physique pour un cylindre complet dépend du diamètre du rouleau supérieur de la machine, car le tube formé doit pouvoir glisser hors de l'équipement après le laminage. De plus, la capacité à former correctement une coque complète dépend fortement de la limite d'élasticité du matériau et du rapport diamètre/épaisseur.

Couvercles incurvés

Dans le domaine des équipements industriels, les capots métalliques courbés assurent la rigidité structurelle et servent de boîtier de protection. Le cintrage au rouleau permet de transformer efficacement des tôles de faible à moyenne épaisseur — généralement comprises entre 1 mm et 6 mm — en protections de machines, capots de moteur ou carters robustes.

Pièces tubulaires et profilées

Bien qu'il soit généralement associé à tôle plate, les principes du cintrage par rouleaux s'appliquent également aux profilés de construction. À l'aide de matrices rainurées spécialisées, ce procédé permet de cintrer des tubes carrés, des tuyaux ronds et des profilés extrudés sans endommager les parois internes.

Il est essentiel de disposer d'outillage adapté. Un réglage correct des rainures permet d'éviter la formation de plis sur le rayon intérieur ou l'aplatissement de la paroi extérieure, qui constituent les défauts les plus courants et les plus coûteux dans le laminage de profilés.

Pièces à grand rayon

Lorsqu'une pièce nécessite un rayon important et uniforme, le cintrage au rouleau s'avère plus rentable en production de série par rapport à formage par presse plieuse. Les presses plieuses nécessitent soit des jeux de poinçons et de matrices sur mesure et coûteux pour les grands rayons, soit des opérations de pliage par bossages qui prennent beaucoup de temps et impliquent des dizaines de courses individuelles.

Les machines à rouleaux, en revanche, s'adaptent à divers rayons importants sans nécessiter de changement physique d'outillage. Cette flexibilité réduit considérablement le temps de réglage de la machine et le temps d'exécution par pièce.

Mécanique des procédés et variables de configuration

La précision d'une courbe dépend fortement de la configuration initiale de la machine et de la manière dont l'opérateur tient compte du comportement du lot de métal concerné.

Pression des rouleaux

Le rayon final est déterminé par la disposition géométrique des rouleaux et par la pression exercée. Dans une configuration standard, le matériau est serré entre un rouleau supérieur et un rouleau inférieur, tandis que des rouleaux latéraux se déplacent vers le haut pour faire courber le métal.

Le réglage de cette pression exige de la précision. De légères variations de l'épaisseur des plaques ou de la dureté du matériau d'un lot à l'autre peuvent entraîner des rayons irréguliers si la pression de la machine n'est pas correctement calibrée.

Passages multiples

Il n'est pas toujours possible ni recommandé d'obtenir les dimensions finales d'une pièce en un seul passage. Dans le cas de matériaux plus épais, de rayons serrés ou de métaux à haute limite d'élasticité, la tôle passe généralement plusieurs fois entre les rouleaux.

Cette approche progressive réduit la sollicitation du système hydraulique de la machine et empêche l'apparition de microfissures en surface. Il est particulièrement important d'éviter ces microfissures pour les matériaux devant répondre à des exigences esthétiques, comme l'acier inoxydable brossé.

Pré-cintrage

Le pré-pliage est une étape préparatoire indispensable qui consiste à serrer et à plier les extrémités de la tôle avant que le corps principal de celle-ci ne soit laminé.

Sans cette étape, les rouleaux ne peuvent pas saisir et cintrer efficacement les bords d'attaque et de fuite extrêmes. L'absence de pré-cintrage donne lieu à une pièce formée qui ressemble davantage à une larme qu'à un véritable cylindre.

Extrémités plates

Même après un pré-pliage soigneux, les pièces pliées au rouleau conservent souvent une petite partie plate non pliée tout au bord. La longueur de cette extrémité plate dépend de la distance mécanique entre les rouleaux de serrage de la machine. Sur les équipements modernes, cette partie droite est généralement réduite à 1,5 à 2 fois l'épaisseur du matériau.

Si le plan technique exige une courbe parfaite jusqu’au bord, les fabricants utilisent généralement une ébauche métallique légèrement plus longue et découpent les extrémités plates après le laminage. Les concepteurs doivent tenir compte de cette perte supplémentaire de matière lors du calcul des coûts des matières premières pour les cylindres parfaits à tolérances serrées.

Dos d'âne

Lorsque la pièce sort des rouleaux, le métal tend naturellement à reprendre sa forme plane d'origine sous l'effet de la récupération élastique. Pour obtenir la dimension spécifiée, il faut délibérément le plier davantage, en lui imposant un rayon plus serré, afin qu'il reprenne la forme souhaitée lors de sa relaxation.

La gravité de retour élastique Cela dépend fortement du matériau. Par exemple, l’aluminium 5052 présente un retour élastique relativement prévisible, tandis que l’acier inoxydable 304 subit un durcissement par déformation important, ce qui nécessite un sur-pliage beaucoup plus important et une puissance de presse plus élevée. Bien que les machines CNC utilisent des bibliothèques de données sur les matériaux pour calculer cette compensation, les travaux à tolérances strictes nécessitent toujours de réaliser des pièces d’essai afin d’établir les paramètres exacts.

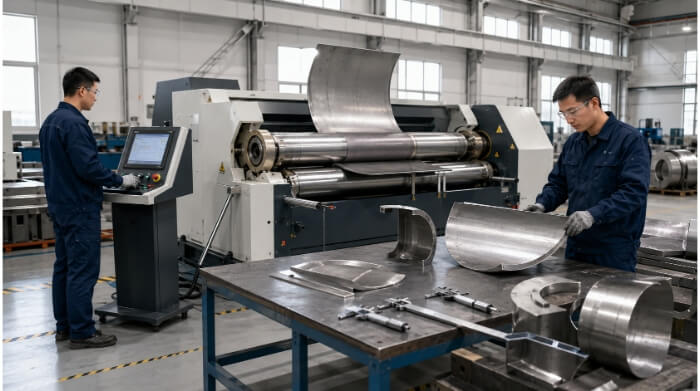

Choix des équipements : à 3 rouleaux, à 4 rouleaux et à commande numérique (CNC)

Le choix de l'équipement adapté détermine la vitesse, la précision et le coût final de la pièce laminée. Si les machines manuelles conviennent aux travaux de structure à faible volume, les composants à tolérances serrées nécessitent des configurations avancées.

Cintrage à trois rouleaux

Les machines à trois rouleaux constituent la norme traditionnelle dans de nombreux ateliers de fabrication. Dans une configuration asymétrique standard, les rouleaux supérieur et inférieur serrent le matériau tandis que le troisième rouleau se déplace pour déterminer le rayon.

Si le cintrage à trois rouleaux implique un coût d'équipement initial moins élevé, il nécessite toutefois davantage d'interventions manuelles. Les opérateurs doivent souvent retirer, retourner et réinsérer la tôle pour pré-cintrer les deux extrémités. Ces manipulations supplémentaires augmentent considérablement le temps de main-d'œuvre nécessaire par pièce.

Cintrage à quatre rouleaux

Les machines à quatre rouleaux offrent un avantage mécanique considérable. La tôle est solidement serrée entre les rouleaux centraux supérieur et inférieur, tandis que les deux rouleaux latéraux se déplacent indépendamment vers le haut pour former la courbure.

Cette configuration permet aux opérateurs de pré-plier à la fois les bords d'attaque et de fuite sans retirer de matière. Pour la production en série, où un alignement précis est essentiel pour le soudage automatisé en aval, le pliage à quatre rouleaux offre une répétabilité exceptionnelle et élimine tout glissement pendant le processus.

Cintrage à la machine à rouleaux à commande numérique

L'intégration de la commande numérique par ordinateur (CNC) dans les machines à laminer transforme ce processus, qui relevait auparavant d'un savoir-faire artisanal dépendant de l'opérateur, en une méthode de fabrication basée sur les données. L'ingénieur saisit le type de matériau, l'épaisseur et le rayon souhaité, et le système calcule les positions requises des rouleaux.

Dans le cadre de la production en série, la commande numérique (CNC) garantit que la 100e pièce présente exactement les mêmes dimensions que la première. Elle permet de gérer en toute sécurité le laminage en plusieurs passes pour des géométries complexes telles que des ellipses ou des cônes à rayons variables, sans avoir à se fier à des approximations.

Cintrage par bosse

Le pliage par bosses utilise une presse plieuse standard et une matrice en V pour créer une courbe grâce à une série de plis rapprochés à faible angle. Il ne s'agit pas d'un véritable pliage par roulage, mais c'est l'alternative la plus courante lorsqu'un atelier ne dispose pas d'équipement de roulage.

Si le pliage par bossage est rentable pour la fabrication de 1 à 5 prototypes, car il utilise un outillage standard, son efficacité diminue considérablement pour les séries de plus de 50 unités en raison des délais considérables de mise en place et d'exécution. De plus, ce procédé laisse des lignes de facettes visibles sur la surface, ce qui est généralement inacceptable pour les applications en dynamique des fluides ou dans le domaine de l'esthétique.

Évaluation des capacités des machines

Déformation et bombement des rouleaux

Chaque cintreuse à rouleaux est soumise à des limites de capacité strictes, déterminées par la largeur, l'épaisseur et la limite d'élasticité du matériau. Le formage des alliages à haute résistance nécessite une puissance de la machine nettement supérieure.

Le fait de faire fonctionner une machine au-delà de sa capacité nominale entraîne une déformation des rouleaux en acier eux-mêmes, qui se courbent légèrement au milieu. Il en résulte un cylindre plus serré aux extrémités et de forme tonneau au centre. Pour pallier ce phénomène sur les tôles épaisses, les machines haut de gamme ont recours au « bombage » — des rouleaux usinés avec un profil légèrement convexe — ou à une compensation hydraulique dynamique, afin de garantir une pression uniforme sur toute la largeur.

Contraintes liées aux matériaux et recommandations pour la conception en vue de la fabrication (DFM)

La réussite d'un projet de cintrage au rouleau commence dans le logiciel de CAO, bien avant que le métal n'arrive dans l'atelier. La conception axée sur la fabricabilité (DFM) permet de réduire au minimum les taux de rebut et d'éviter les goulots d'étranglement imprévus lors de la fabrication.

Comportement des matériaux

Les différents alliages métalliques réagissent de manière radicalement différente sous l'effet de la pression de laminage. L'acier au carbone standard (comme Q235 ou A36) se forme de manière prévisible et nécessite un tonnage relativement faible.

En revanche, les alliages d’aluminium se distinguent strictement par leur état de durcissement. Un aluminium tendre de type 5052-H32 se lamine sans difficulté, tandis qu’un 6061-T6 rigide est très sujet à la fissuration le long de l’axe de cintrage. L’acier inoxydable se durcit rapidement sous l’effet de la déformation, ce qui signifie qu’il nécessite une force de plus en plus importante à chaque passage entre les rouleaux.

Rayon minimal

Lorsque l'on soumet un matériau à un rayon inférieur à ses limites physiques, sa surface extérieure subit un étirement et se fracture.

En règle générale, le rayon de cintrage interne minimal doit être au moins égal à 1,5 à 2 fois l'épaisseur du matériau pour l'acier doux. Pour les alliages à haute résistance ou les tôles épaisses, ce rapport augmente. Si un rayon plus serré est nécessaire, les concepteurs doivent envisager d'utiliser des tubes métalliques sans soudure plutôt que de cintrer des tôles plates.

Trous et découpes

Des éléments tels que des trous, des fentes ou découpe laser Ces motifs créent des points de faiblesse dans le métal. Si ces éléments se trouvent sur la courbe de laminage ou à proximité de celle-ci, la pression exercée par les rouleaux les déformera au-delà des tolérances, transformant ainsi les trous circulaires en ovales.

Pour éviter toute déformation, les trous doivent être placés bien à l'écart des sections courbes. Si des découpes fonctionnelles doivent être réalisées sur la courbe, l'usine doit d'abord cintrer la tôle pleine, puis découper les éléments à l'aide d'un laser 5 axes ou d'une fraiseuse CNC. Les concepteurs doivent savoir que cela ajoute un temps d'usinage supplémentaire et augmente considérablement le coût unitaire.

Position du cordon de soudure

Il arrive parfois que des tôles plates soient soudées entre elles avant le laminage afin de former une ébauche surdimensionnée. Un cordon de soudure présente des caractéristiques structurelles différentes de celles du métal de base : il est généralement plus dur, plus épais et moins ductile.

Le laminage direct sur un cordon de soudure peut entraîner un aplatissement de la courbe au niveau du joint, voire endommager les rouleaux de la machine. Les concepteurs doivent prévoir les flans plats de manière à ce que les cordons de soudure nécessaires soient parallèles à l'axe de laminage. L'usine doit également meuler ces cordons pour les rendre parfaitement affleurants avant le formage.

Marques de surface

Les rouleaux exercent une pression considérable afin de déformer le métal de manière irréversible. Toute saleté, calamine ou débris restant sur les rouleaux sera enfoncé directement dans la surface de la pièce, provoquant ainsi des piqûres irréversibles.

Pour les pièces nécessitant une finition esthétique irréprochable, les usines utilisent souvent des rouleaux spécialisés recouverts d'uréthane afin de protéger le métal. Cependant, cela entraîne un compromis technique : l'uréthane se comprime sous l'effet de la pression. Cela réduit non seulement la force de cintrage maximale de la machine, mais aussi légèrement la précision du rayon par rapport aux rouleaux en acier nu.

Facteurs de coût et contrôle des tolérances

Pour établir un devis de fabrication précis, il est indispensable de disposer de plans techniques clairs. Des tolérances imprécises ou des spécifications de matériaux manquantes entraînent des estimations de coûts inexactes et des retards imprévus dans l'atelier.

Temps de préparation

La mise en place des machines représente le principal facteur de coût pour les commandes de cintrage au rouleau en petites séries. Les opérateurs doivent régler la position des rouleaux, calibrer la pression et, souvent, réaliser des essais sur des pièces de test afin de déterminer avec précision la compensation de retour élastique.

Pour un lot de 5 pièces, ce temps de réglage représente la majeure partie du coût unitaire. À mesure que le volume passe à 500 ou 5 000 unités, le coût de réglage s'amortit, ce qui entraîne une baisse significative du prix unitaire. Les machines à commande numérique réduisent encore davantage ce temps pour les commandes répétitives en mémorisant les paramètres de laminage précédents.

Rendement en matière

Le laminage nécessite souvent une ébauche légèrement plus longue afin de tenir compte des extrémités plates non courbées. Si la pièce finale doit présenter une courbe parfaite d'un bord à l'autre, l'usine doit découper l'excédent de matière après le laminage.

Cette découpe allonge le temps de traitement secondaire et augmente le taux global de rebuts. Si la conception permet d'intégrer une petite section plate aux extrémités sans nuire au fonctionnement, le fait de l'indiquer clairement sur le plan permet de réduire le gaspillage de matière et de diminuer le prix final.

Vérification du rayon

Les tolérances déterminent la méthode et la durée du contrôle. Les contrôles de rayon standard s'effectuent à l'aide de gabarits de balayage physiques ou de jauges de rayon appuyées contre la courbe intérieure de la pièce formée.

Le fait de spécifier une tolérance de rayon inutilement stricte oblige l'opérateur à effectuer des micro-ajustements et à réaliser des passes supplémentaires. Les concepteurs doivent indiquer quelles surfaces courbes sont essentielles pour l'assemblage et lesquelles sont purement esthétiques, afin d'éviter des coûts d'inspection inutiles.

Contrôle de la circularité

Pour les cylindres ou les tuyaux pleins, la mesure du rayon seule ne suffit pas. L'usine doit vérifier la circularité, ou l'ovalité, en mesurant le diamètre selon plusieurs axes à l'aide de pieds à coulisse ou d'un balayage laser.

Si le cylindre est destiné à être emboîté sur un autre composant usiné ou s'il doit faire l'objet d'un soudage orbital automatisé, les tolérances de circularité doivent être strictement définies. Souvent, les cylindres à paroi mince se déforment sous leur propre poids, ce qui nécessite l'utilisation de dispositifs de fixation sur mesure lors du contrôle qualité afin de mesurer leur état géométrique réel.

Conclusion

Le cintrage au rouleau constitue une méthode évolutive et reproductible pour la fabrication de pièces à grand rayon, de courbes structurelles et d'enveloppes cylindriques. La réussite de ce procédé dépend fortement de la compréhension du comportement des matériaux, de la conception tenant compte des limites physiques des rouleaux et de la définition de tolérances fonctionnelles.

Chez TZR, notre équipe d'ingénieurs s'appuie sur 10 ans d'expérience dans le domaine de la tôlerie pour analyser vos fichiers CAO et identifier les risques potentiels liés au formage avant le lancement de la production. Envoyez-nous dès aujourd'hui vos modèles 3D et le cahier des charges de votre projet pour obtenir un devis technique détaillé et une analyse DFM gratuite dans les 24 heures.

FAQ

Quelle est la différence entre le cintrage au rouleau et le cintrage à la presse plieuse ?

Le pliage à la presse plieuse utilise un poinçon et une matrice en V pour créer des plis nets et angulaires le long d'un axe droit. Le cintrage au rouleau utilise un ensemble de rouleaux réglables pour exercer une pression continue, ce qui permet d'obtenir des courbes douces et fluides ou des cylindres complets. Bien qu'une presse plieuse puisse simuler une courbe grâce à un procédé appelé « cintrage par bossage », celui-ci laisse des lignes de facette visibles, tandis que le cintrage au rouleau crée un arc sans jointure.

Pourquoi les pièces cintrées au rouleau ont-elles des extrémités plates ?

Les extrémités plates sont dues à la distance physique qui sépare les rouleaux de serrage de la machine. Les bords avant et arrière extrêmes de la tôle ne peuvent pas être saisis fermement et pliés simultanément. Il en résulte une section droite et non pliée aux deux extrémités, dont la longueur correspond généralement à 1,5 à 2 fois l'épaisseur du matériau.

Quels sont les facteurs qui influencent le coût du cintrage au rouleau ?

Les principaux facteurs de coût sont le temps de réglage des machines, le type de matériau et les opérations secondaires. Les métaux à haute limite d’élasticité, comme l’acier inoxydable, nécessitent une machine de plus grande puissance et plusieurs passes, ce qui augmente le temps de main-d’œuvre. De plus, les tolérances strictes qui obligent les usines à rogner les extrémités plates ou à percer des trous après le processus de laminage (à l’aide d’un laser 5 axes) augmentent considérablement le coût unitaire.

Quelles informations faut-il fournir pour obtenir un devis de cintrage au rouleau ?

Afin de vous fournir un devis précis et rapide, veuillez inclure les éléments suivants dans votre demande de devis :

• Modèles CAO 3D : Format STEP ou IGES pour évaluer la géométrie.
• Dessins en 2D : Fichier au format PDF mettant en évidence les tolérances critiques de rayon et les limites acceptables pour les extrémités planes.
• Caractéristiques techniques des matériaux : La référence exacte de l'alliage et son état (par exemple, aluminium 5052-H32).
• Quantités : Volume de production prévu permettant de déterminer la configuration optimale de la machine et la tranche tarifaire.
