Сварка нержавеющей стали методом MIG: контроль температуры и дефектов

Сварка методом MIG широко применяется при изготовлении изделий из нержавеющей стали, поскольку обеспечивает оптимальный баланс между скоростью производства, повторяемостью процесса и приемлемым качеством сварного шва. Однако для успешной сварки нержавеющей стали требуется значительно большая точность, чем при сварке мягкой стали.

Основная сложность заключается не просто в выборе подходящей катушки с проволокой. Настоящая сложность связана с тепловыми свойствами материала. Нержавеющая сталь аккумулирует тепло, значительно расширяется и теряет свои важнейшие антикоррозионные свойства при длительном воздействии высоких температур в ходе термического цикла. Недостаточный контроль над этими переменными напрямую влияет на точность размеров, приводит к увеличению объёма доработок и снижает конечную коррозионную стойкость детали.

В данном руководстве основное внимание уделяется производственным решениям, которые напрямую влияют на точность размеров, долю брака и конечную коррозионную стойкость изготавливаемой детали.

Контролируйте нагрев, прежде чем он начнёт влиять на деталь

Термические свойства нержавеющей стали определяют весь подход к производству. Неспособность контролировать термический цикл приводит к немедленному изменению размеров и долгосрочным разрушениям в результате коррозии.

Тепловая мощность и коррозионная стойкость нержавеющей стали

Коррозионная стойкость нержавеющей стали обеспечивается за счет слоя оксида хрома. Чрезмерное тепловое воздействие во время сварки нарушает целостность этого пассивного слоя.

Когда аустенитная нержавеющая сталь слишком долго находится в диапазоне температур от 425 °C до 815 °C (от 800 °F до 1500 °F), углерод и хром вступают в химическую реакцию, образуя карбиды хрома. Этот процесс, известный как сенсибилизация, приводит к истощению запасов хрома на границах зерен, в результате чего зона термического влияния (HAZ) становится уязвимой для межкристаллитной коррозии.

Окраска поверхности сварного шва под воздействием высокой температуры является прямым признаком теплового цикла и степени окисления. В то время как светло-соломенный цвет считается допустимым, темно-синее или сильное черное окисление свидетельствует о чрезмерном притоке тепла и высоком риске возникновения очагов локальной коррозии.

Стандартный метод контроля качества при производстве заключается в использовании низкоуглеродистых (марки «L») основных металлов и присадочных проволок, таких как 304L или 316L. Благодаря ограничению содержания углерода на уровне 0,03% марки «L» значительно сокращают количество материала, доступного для выделения карбидов.

Совет инженера: Не следует полагаться на универсальное ограничение температуры зоны термического влияния (HAZ). Ориентируйтесь на термический цикл: достаточно прогрейте сварной шов до достижения плавления, а затем дайте ему быстро остыть.

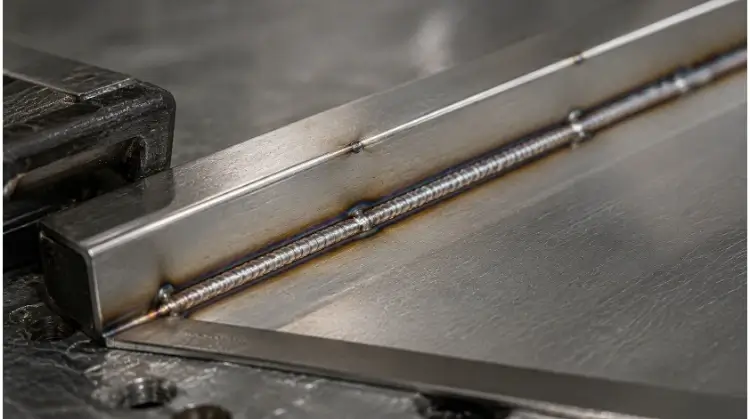

Термическая деформация листового нержавеющего металла

Коэффициент теплового расширения аустенитных нержавеющих сталей примерно на 50% выше, чем у углеродистой стали, при этом их теплопроводность составляет лишь одну треть от таковой у углеродистой стали. Поскольку основной металл не может быстро рассеивать тепло, термические напряжения локально концентрируются вокруг сварного соединения.

В сфере высокоточной обработки листового металла — в частности, при изготовлении деталей толщиной от 0,8 мм и 2,0 мм—такое локальное напряжение приводит к сильному деформированию, волнистости краёв и повышенному риску прогорания.

Для устранения деформации необходимы конструктивные ограничения и грамотное распределение тепла:

• Шаг винтов: Разместите небольшие, плотно прилегающие прихваточные швы каждый от 25 мм до 50 мм на тонком листовом металле для фиксации расположения стыков при термической деформации.
• Рассеивание тепла: Плотно зажмите детали между медными или алюминиевыми опорными планками. Медь отводит тепло из зоны термического влияния гораздо быстрее, чем нержавеющая сталь способна рассеивать его естественным путем.
• Последовательность сварки: Следует избегать непрерывных продольных проходов. Следует применять обратный ход или прерывистую (пропускную) последовательность сварки. Это позволяет ограничить локальное накопление тепла и распределить термические напряжения по всей сборке.

Подготовка поверхности и перекрестное загрязнение

Загрязнение является одной из основных причин высоких показателей объема доработок при изготовлении изделий из нержавеющей стали.

Перед зажиганием дуги место соединения необходимо обезжирить ацетоном или специальным растворителем, не оставляющим осадка, чтобы удалить смазочно-охлаждающие жидкости и масла. Остатки углеводородов приводят к попаданию углерода в сварочную ванну, что вызывает пористость.

Перекрестное загрязнение представляет собой не менее серьёзную угрозу. Если металлическая щетка, шлифовальный диск или напильник ранее соприкасались с углеродистой сталью, на поверхности нержавеющей стали останутся микроскопические частицы железа. Эти частицы железа проникают сквозь слой оксида хрома и при контакте с влагой начинают ржаветь.

Примечание по контролю качества: Загрязнение железом может привести к немедленному выходу из строя во время испытаний в солевом тумане после сварки. На предприятиях, работающих с различными материалами, необходимо строго разделять абразивные материалы и щетки, четко обозначая их надписью «Только для нержавеющей стали».

Соберите надёжную установку для сварки MIG из нержавеющей стали

Стабильность дуги и равномерность подачи материала зависят от правильной настройки присадочной проволоки, защитного газа и системы подачи проволоки до начала производства.

Подберите присадочную проволоку в соответствии с основным металлом

Состав присадочной проволоки должен максимально соответствовать составу основного металла, чтобы обеспечить одинаковые механические свойства и коррозионную стойкость по всему сварному соединению.

Обозначение «L» в присадочной проволоке выполняет ту же функцию, что и в основной металле: ограничивает содержание углерода для предотвращения сенсибилизации.

Важно отметить, что для ферритных, мартенситных или дуплексных нержавеющих сталей (например, 410, 430, 2205) нельзя просто использовать стандартную проволоку серии 300. Для этих материалов требуются специальные присадочные металлы, а также — в зависимости от условий эксплуатации — зачастую необходимы процедуры предварительного нагрева или термообработки после сварки.

Выбор защитного газа с учетом стабильности дуги и стоимости

Стандартная защитная газовая смесь для углеродистой стали (например, 75% аргон / 25% CO₂) содержит слишком много активного газа для нержавеющей стали, что приводит к значительному поглощению углерода и сильному окислению.

При выборе газа для сварки нержавеющей стали методом MIG необходимо найти баланс между эстетикой сварного шва, контролем нагрева и затратами на баллоны:

• 98% Аргон / 2% CO₂: Высокоэкономичная и универсальная смесь. Высокое содержание аргона обеспечивает стабильность дуги, а добавка CO₂ 2% улучшает текучесть плавки без нарушения предельных значений содержания углерода в сплаве. Данная смесь является стандартной для импульсного MIG-сварки.
• Tri-Mix (90% He / 7,5% Ar / 2,5% CO₂): Добавление гелия повышает энергию дуги и теплопроводность, что обеспечивает превосходное смачивание, более ровные швы и более блестящую поверхность. Однако гелий является дорогостоящим. Тримикс становится экономически выгодным, когда более высокая стоимость газа компенсируется сокращением трудозатрат на шлифование и полировку после сварки (например, при изготовлении оборудования для пищевой промышленности или медицинского оборудования).

Проверка работоспособности: Поддерживайте расход газа в пределах 20 и 28 CFH (10–13 л/мин). При расходе, превышающем этот порог, возникает турбулентность, вызванная эффектом Вентури, в результате чего атмосферный воздух попадает в защитную оболочку и приводит к образованию подповерхностной пористости.

Особенности подачи проволоки и настройки пистолета при работе с нержавеющей сталью

Проволока из нержавеющей стали более жесткая и твердая, чем проволока из углеродистой стали, поэтому для обеспечения стабильности дуги требуется внести определенные изменения в систему подачи проволоки.

• Специализированные вкладыши: Используйте специальную тефлоновую (ПТФЭ) или углеродно-тефлоновую втулку. Это предотвращает перенос железа изнутри кабеля (что происходит при использовании стандартных стальных втулок) и снижает трение, обеспечивая более плавную подачу.
• Приводные ролики: Стандартные валки с V-образной канавкой могут проскальзывать по более твёрдой проволоке. Приводные ролики с V-образной насечкой обычно рекомендуются для обеспечения надежного захвата. Убедитесь, что натяжение отрегулировано правильно; чрезмерное натяжение рифленых валиков приведет к скребке проволоки, что вызовет забивание контактных наконечников.
• Защита после пропускания потока: Используйте настройку «последующего потока» на источнике питания. Удерживайте сопло над концом сварного шва в течение от 1,5 до 3 секунд после отпускания спускового крючка. Это позволяет защитить затвердевающую металлическую ванну от загрязнения из атмосферы, пока она находится в состоянии повышенной температуры.

Настройка параметров MIG с учетом реальных размеров детали

Таблицы параметров служат ориентиром, однако один только класс материала не определяет окончательные настройки сварки. Переменные производственного процесса определяют точное напряжение, скорость подачи проволоки и скорость перемещения, необходимые для получения качественного сварного шва.

Начните с толщины, места соединения и положения сварки

Выбор процесса осуществляется в строгой последовательности: Материал → Толщина → Стык → Положение → Проволока → Газ → Режим переноса.

Для выполнения плоского стыкового шва толщиной 2,0 мм с нулевым зазором требуется совершенно иная настройка, чем для выполнения углового шва толщиной 2,0 мм с вертикальным подъемом.

• Тип соединения и монтаж: Для достижения проварки корня в угловых соединениях обычно требуется несколько больший приток тепла, чем в стыковых соединениях той же толщины. Широкий зазор в соединении полностью меняет ситуацию: в этом случае требуется меньший приток тепла и специальная техника работы горелкой, позволяющая перекрыть зазор без прожигания материала насквозь.
• Положение сварки: В горизонтальном и плоском положениях возможны более высокие скорости наплавки и более горячие режимы наплавки (например, распылительная наплавка на толстый материал). В вертикальном и надголовном положениях требуется меньший приток тепла и более быстро застывающие лавки, чтобы предотвратить провисание расплавленного металла.

Сбалансируйте напряжение, скорость подачи проволоки и скорость перемещения

При сварке методом MIG важно соблюдать баланс между скоростью подачи проволоки (WFS), напряжением и скоростью перемещения. Если оператор обнаруживает дефект, крайне важно правильно отрегулировать соответствующую величину.

• Звук дуги слишком резкий/трещащий: Проверьте напряжение и длину дуги. Напряжение может быть слишком низким для текущего значения WFS.
• Сварной шов выглядит холодным, выпуклым или выступает над поверхностью листа: Проверьте WFS и напряжение. Увеличьте подачу энергии или слегка уменьшите скорость перемещения, чтобы обеспечить полное смачивание металлической ванны.
• Происходит прожигание: Уменьшите подачу тепла на единицу длины. Увеличьте скорость перемещения или уменьшите как скорость подачи материала (WFS), так и напряжение.
• Отсутствие сращения: Проверьте подачу энергии и подготовку шва. Убедитесь, что дуга направлена на корень шва, а скорость перемещения позволяет плавку проникать в основной металл.

Начальные параметры (проволока ER308L 0,035 дюйма / 0,9 мм, 98% Ar / 2% CO₂):

(Примечание: это базовые настройки для плоского положения и переключения при коротком замыкании. Всегда настраивайте в соответствии с конкретным соединением.)

Используйте импульсный режим MIG для более эффективного контроля нагрева и формы сварочной ванны

При сварке тонколистовой нержавеющей стали и в затруднительных положениях импульсный режим MIG (GMAW-P) зачастую является наиболее экономически эффективным режимом переноса. Он позволяет значительно снизить средний приток тепла, сохраняя при этом превосходную свариваемость.

Источник питания быстро переключается между высоким пиковый ток (который отщипывает отдельную каплю проволоки и выбрасывает её через дугу) и низкий фоновый ток (при этом дуга поддерживается без переноса металла, что позволяет металлической ванне ненадолго остыть).

Регулируя частота импульсов, операторы добиваются «распылительного» переноса при средних значениях тока, значительно ниже, чем при традиционном распылительном переносе.

Примечание по контролю затрат: Благодаря устранению брызг и контролю толщины сварного шва импульсная сварка MIG позволяет сократить время послесварочной шлифовки с использованием лепестковых дисков более чем на 50%. При выполнении крупных заказов на прецизионную обработку листового металла это является ключевым фактором при выборе технологического процесса, позволяющим снизить себестоимость единицы продукции.

Регулировка индуктивности и техники сварки

Поскольку нержавеющая сталь обладает низкой теплопроводностью, сварочная ванна движется вяло и вязко. Это часто приводит к образованию выпуклого шва с сильным выгибом, известного как «веревочный шов».

Индуктивность: Если источник питания позволяет регулировать индуктивность, то увеличение индуктивности замедляет скорость нарастания тока на этапе короткого замыкания. Это увеличивает время горения дуги, благодаря чему в сварочную ванну передаётся больше тепла, что повышает её текучесть. В результате получается более ровный и гладкий профиль сварного шва, который требует меньшего объёма шлифования.

Техника:

• Всегда используйте техника толчка с Угол перемещения 10–15°. При «толкающем» режиме защитный газ направляется на охлаждающуюся зону сварки и выравнивает профиль шва.
• Следите за тем, чтобы вылет (расстояние от кончика до заготовки) был небольшим и находился под контролем.
• Старайтесь избегать чрезмерного изгиба. Изгиб значительно увеличивает теплонагрузку и риск деформации; по возможности используйте прямой стрингера.

Выявляйте дефекты до того, как они приведут к необходимости доработки

Визуальный осмотр сварного шва позволяет сразу же выявить нарушения в технологическом процессе. Выявление дефектов непосредственно на производстве позволяет не допустить, чтобы незначительные проблемы с настройкой оборудования привели к значительному увеличению брака.

Пористость, брызги и нестабильность дуги

Пористость (поры на поверхности сварного шва или под ней)

• Симптом: Небольшие точечные дефекты в сварном шве.
• Вероятная причина: Загрязнение атмосферы из-за ненадлежащего экранирования или загрязнения неблагородными металлами.
• Первая настройка: Проверьте расход газа (не слишком ли он высок, что приводит к возникновению турбулентности, или, наоборот, слишком низок?). Очистите соединение от масляных загрязнений и влаги.
• Влияние приложения: При изготовлении цилиндрических резервуаров для жидкостей или сосудов под давлением даже скрытая пористость гарантированно приведет к неудаче при испытании на герметичность.

Брызги (капли, приплавленные к основному металлу)

• Симптом: Чрезмерно крупные капли, похожие на шарики BB, которые необходимо удалить с помощью струйной обработки или шлифования.
• Вероятная причина: Неправильное соотношение напряжения и WFS, высокое содержание CO₂ в газовой смеси или низкая индуктивность.
• Первая настройка: Слегка увеличьте напряжение, чтобы сгладить переход. Убедитесь, что вы используете газовую смесь с высоким содержанием аргона. При использовании перехода с коротким замыканием увеличьте индуктивность.

Дуговая нестабильность

• Симптом: Дуга прерывается, раздаются щелчки или провод перегорает до самого кончика.
• Вероятная причина: Неправильная подача проволоки или изношенные расходные материалы.
• Первая настройка: Замените изношенный контактный наконечник. Проверьте, нет ли в вкладыше стружки проволоки. Убедитесь, что вылет одинаковый, а натяжение приводного валика соответствует норме.

Прожигание, деформация и отсутствие слияния

Прожигание

• Симптом: Дуга полностью проплавляет основной металл, оставляя отверстие.
• Вероятная причина: Чрезмерный приток тепла на единицу длины.
• Первая настройка: Увеличьте скорость перемещения. Если скорость перемещения уже оптимальна, уменьшите подачу газа и напряжение или переключитесь на импульсный режим MIG.

Искажение (деформация)

• Симптом: В процессе сборки детали деформируются или выходят за пределы допусков на размеры.
• Вероятная причина: Неконтролируемая термическая нагрузка, возникающая в результате длинных непрерывных сварных швов или ненадлежащего зажима.
• Первая настройка: Разделите длинные сварные швы на более короткие отрезки. Применяйте прерывистый (пропускной) режим сварки и увеличьте частоту выполнения прихваточных швов перед окончательной сваркой.

Отсутствие слияния

• Симптом: Сварной металл располагается поверх соединения, не проникая в корень или боковые стенки.
• Вероятная причина: Недостаточное нагревание или слишком высокая скорость перемещения.
• Первая настройка: Увеличьте скорость подачи газа и напряжение. Уменьшите скорость перемещения, чтобы дуга могла проникнуть в металл. Убедитесь, что горелка направлена на передний край ванны.

Неровная бусина, подрез и некачественный профиль сварного шва

Бусина с шнурком

• Симптом: Сильно выпуклый, узкий и неровный сварной шов.
• Вероятная причина: Медленное плавление из-за низкой температуры или низкой индуктивности.
• Первая настройка: Увеличьте индуктивность для улучшения смачивания расплава. Убедитесь, что напряжение соответствует выбранному WFS.

Подрезка

• Симптом: Канавка, образовавшаяся в основном металле рядом с кромкой сварного шва и не заполненная присадочным материалом.
• Вероятная причина: Слишком высокое напряжение, слишком высокая скорость перемещения или неправильный угол наклона горелки.
• Первая настройка: Уменьшите напряжение. Отрегулируйте угол наклона горелки так, чтобы дуга была направлена чуть ближе к центру стыка, а не к его краю.

Завершите сварку и проверьте деталь

Сварной шов из нержавеющей стали не считается готовым после погасания дуги. Именно этапы послесварочной обработки поверхности и контроля определяют, сможет ли готовое изделие действительно выдержать условия эксплуатации, для которых оно предназначено.

Удалите термоокраску и восстановите поверхность

В результате сварки локально разрушается пассивный слой оксида хрома, в результате чего на поверхности остаются следы термического окрашивания (окисления) и зона с пониженным содержанием хрома. Если не принять соответствующих мер, эти участки подвергнутся коррозии. Восстановление поверхности осуществляется с помощью механических и химических методов.

• Механическая очистка: Щетковая обработка нержавеющей стали, шлифование и полировка удалить толстый слой шлака, брызги и сильный термический налет. Однако одна лишь механическая очистка не позволяет полностью восстановить оптимальную коррозионную стойкость и иногда может привести к втиранию загрязнений в поверхность.
• Маринование: При травлении на поверхность наносится раствор сильной кислоты (как правило, азотной и фтористоводородной), который активно растворяет термический налет, расположенный под ним слой с пониженным содержанием хрома, а также любые вкрапления железа.
• Пассивация: Пассивация — это отдельный процесс. В нём используется кислота более слабой концентрации (азотная или лимонная) для удаления свободного железа с поверхности и быстрого ускорения восстановления толстого, однородного пассивного слоя оксида хрома. Пассивация не удаляет термические окраски и сварочную окалину; деталь необходимо сначала очистить или подвергнуть травлению.

В отношении критически важных компонентов, предназначенных для пищевой промышленности, медицинского оборудования, работы с химическими веществами или использования в морских условиях, процесс пассивации должен проходить тщательную проверку и сертификацию в строгом соответствии со стандартными техническими требованиями, такими как ASTM A380 или ASTM A967 для обеспечения долгосрочной работоспособности.

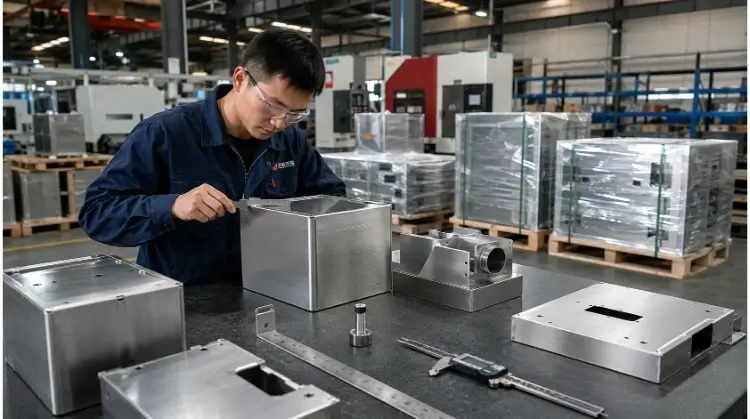

Проверить качество сварки и конечные размеры

Визуальный осмотр — это первая линия защиты. В ходе контроля качества необходимо проверить:

• Размер и профиль сварного шва (не допускать чрезмерной выпуклости)
• Отсутствие пористости поверхности, подрезов и трещин
• Допустимые уровни теплового окрашивания (в соответствии со стандартом AWS D1.6 или стандартами заказчика)
• Окончательные допуски на размеры и пределы деформации

Примечание по контролю качества: Сварной шов может выглядеть идеально с эстетической точки зрения, но при этом не соответствовать функциональным требованиям.

В случае критически важных применений визуальный осмотр необходимо дополнять методами неразрушающего контроля (НРК). Капиллярный контроль (PT) очень эффективен для выявления микроскопических поверхностных трещин или недостаточного слияния, в то время как проверка герметичности является обязательным требованием для любых корпусов, предназначенных для работы с жидкостями, или сосудов под давлением.

MIG против TIG и реальная себестоимость производства

Специалисты по закупкам зачастую по привычке запрашивают Сварка методом TIG (GTAW) для нержавеющей стали благодаря её репутации материала с безупречным внешним видом. Однако современные технологии MIG — в частности, импульсный MIG — кардинально меняют соотношение затрат и выгод при серийном производстве.

При оценке методов производства не следует просто выбирать тот процесс сварки, который «выглядит лучше всего». Необходимо выбрать процесс, который обеспечивает наименьшую совокупную себестоимость продукции при одновременном контроле рисков, связанных с качеством. Истинная стоимость сварного шва рассчитывается следующим образом:

Общая стоимость = время сварки + доработка + шлифование + травление + устранение деформаций + контроль качества

При производстве партии из 500 электрических корпусов из нержавеющей стали небольшое эстетическое преимущество сварки TIG зачастую полностью нивелируется высокой скоростью и меньшей термической деформацией, которые обеспечивает точно настроенный импульсный процесс MIG.

⚠️ Предупреждение по технике безопасности: меры по контролю за дымом при сварке нержавеющей стали

При сварке нержавеющей стали образуются опасные пары, в частности Шестивалентный хром [Cr(VI)], известный канцероген.

• Не полагайтесь исключительно на общую вентиляцию помещения. Используйте Локальная вытяжная вентиляция (LEV) расположенный непосредственно у сварочной дуги для улавливания дыма до того, как он достигнет зоны дыхания оператора.
• Обеспечивать техническое обслуживание и проводить регулярные проверки всех систем отвода дыма.
• Следуйте рекомендациям по оценке воздействия, разработанным с учетом конкретных условий на объекте. Используйте соответствующие средства защиты органов дыхания (например, системы PAPR), если это требуется в соответствии с результатами оценки рисков на рабочем месте и применимыми нормами гигиены труда.

Вы разрабатываете корпус из нержавеющей стали, для которого требуются жесткие допуски, быстрое прототипирование или контролируемый приток тепла? Отправьте свои 3D-файлы CAD или распечатки нашей инженерной команде для оперативной технической экспертизы и подготовки предложения по стоимости изготовления.
